Loadcell hsx keli

Liên hệ
  • Hãng sản xuất: Keli (Trung Quốc)
  • Nhà cung cấp: Tân Phát
  • Bảo hành: 12 tháng
  • Ưu điểm: Chống rung, độ chính xác cao, ứng dụng cho nhiều hệ thống cân điện tử

Loadcell HSX được lắp đặt cho nhiều hệ thống cân điện tử khác nhau, như cân đóng bao, cân bồn,...Với việc áp dụng công nghệ sản xuất tiên tiến và đạt chuẩn quốc tế, các sản phẩm cảm biến lực của thương hiệu Keli luôn là ưu tiên lựa chọn của hầu hết khách hàng.

Vậy để tìm hiểu chi tiết hơn về cấu tạo, nguyên lý hoạt động và cách lắp đặt của loadcell cảm biến, mời anh/chị dõi đọc bài viết dưới đây.

NỘI DUNG CHÍNH

1. Tính năng cần biết của cảm biến lực HSX

2. Thông số kỹ thuật cơ bản

3. Hướng dẫn cách lắp đặt chuẩn

4. Bản vẽ kỹ thuật

5. Hình chụp thực tế của sản phẩm

5. Đơn vị nhập khẩu và phân phối giá tốt

1. Khái quát về loadcell HSX - thương hiệu Keli

Loadcell HSX là loại cảm biến lực dạng xoắn, được sử dụng cho nhiều cân điện tử, đặc biệt là cân băng tải, cân đóng bao, cân bồn. Các ưu điểm nổi bật như:

  • Độ ổn định cao, sai số nhỏ nhất, độ nhạy cao.
  • Khả năng chống ăn mòn, hoen gỉ tốt trước mọi điều kiện thời tiết.
  • Thích hợp sử dụng trong môi trường công nghiệp khắc nghiệt.

Cấu tạo của thiết bị gồm hai bộ phận chính là:

  • Bộ phận cảm biến: Là bộ phận chịu lực và biến đổi lực tác dụng thành tín hiệu điện.
  • Bộ phận điện tử: Là bộ phận chuyển đổi tín hiệu điện thành tín hiệu số, sau đó truyền tín hiệu số này đến bộ hiển thị hoặc bộ điều khiển.

Khi có lực tác dụng, thanh xoắn sẽ bị biến dạng, từ đó làm thay đổi điện trở của loadcell cảm biến. Sự thay đổi này sẽ được bộ phận điện tử chuyển đổi thành tín hiệu điện và hiển thị số.

2. Tổng hợp thông số cơ khí cơ bản của thiết bị HSX

Tên thông số kỹ thuật Giá trị
Model HSX
Hãng sản xuất Keli (China)
Nhà cung cấp Tân Phát
Bảo hành 12 tháng
Cấp chính xác C3
Cấp tiêu chuẩn OIML R60, CE, IP68
Điện áp biến đổi (2.0 ± 0.002) mV/V
Điện trở đầu vào (400 ± 20) Ω
Điện trở đầu ra (352 ± 3) Ω
Điện trở cách điện ≥5000 (ở 50VDC) MΩ
Điện áp kích thích 5 ~ 12 (DC/AC) V
Điện áp kích thích tối đa 15 (DC/AC) V
Quá tải an toàn 150% F.S
Kích thước loadcell (120 x 20 x 20) mm
Chiều dài dây tín hiệu 3 mét
Chất liệu Hợp kim thép

THAM KHẢO:

3. Cách lắp đặt loadcell HSX vào hệ thống cân điện tử

Loadcell HSX có hai màu dây dẫn tín hiệu là màu Đen và màu Cam (tùy theo lô sản xuất và nhập khẩu). Tương ứng trong mỗi dây dẫn lớn là 5 dây tín hiệu nhỏ và có 5 màu khác nhau để người nối phân biệt. Cách lắp đặt chi tiết như sau:

*Đối với dây màu Đen:

Nguồn dương
(Exc+)
Nguồn âm
(Exc-)
Tín hiệu dương
(Sig+)
Tín hiệu âm
(Sig-)
Trống nhiễu
(Shield)
Đỏ Đen Xanh Trắng Vàng

*Đối với dây màu Cam:

Nguồn dương
(Exc+)

Nguồn âm
(Exc-)
Tín hiệu dương
(Sig+)
Tín hiệu âm
(Sig-)
Shield
(Trống nhiễu)
Xanh  Đen Trắng Đỏ Vàng

4. Bản vẽ kỹ thuật của thiết bị cảm biến lực HSX

Loadcell cảm biến lực của nhà sản xuất Keli

Hình vẽ kỹ thuật và các thông số tương ứng của cảm biến lực cân điện tử HSX

5. Hình chụp thực tế loadcell HSX của Tân Phát

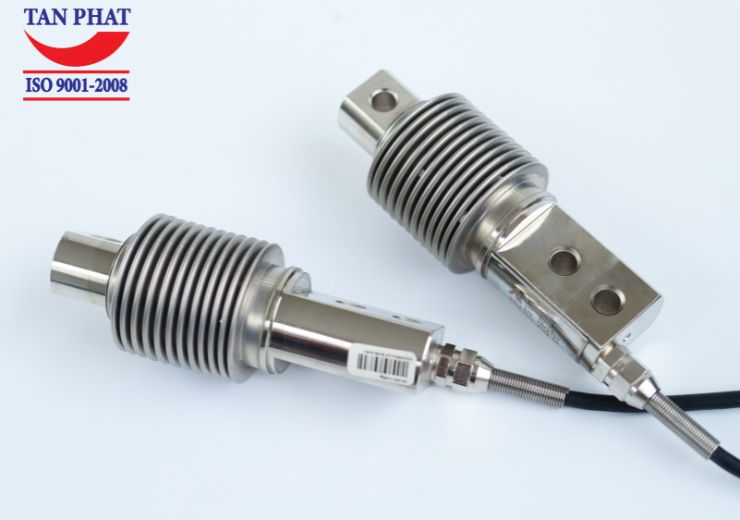

Loadcell chống rung của thương hiệu sản xuất Keli.

Loadcell cảm biến lực HSX có cấu trúc dạng xoắn và làm từ chất liệu hợp kim thép, chống mòn gỉ theo thời gian sử dụng.

Loadcell chống rung của thương hiệu sản xuất Keli.

Loadcell có nhiều mức chịu tải khác nhau như 50kg, 100kg, 200kg, 500kg,...tùy theo nhu cầu lắp đặt và hàng hóa cần đo lường.

6. Giới thiệu đơn vị nhập khẩu chính hãng cảm biến lực HSX, báo giá cạnh tranh

Để đáp ứng nhu cầu khách hàng trên toàn quốc, Tân Phát đã trực tiếp tới xưởng sản xuất Keli và vận chuyển số lượng lớn loadcell cảm biến lực về kho. Trong đó có các dòng cảm biến loadcell phổ biến như loadcell QSA, loadcell QSD, loadcell hình chữ Z,....Nếu anh/chị đang quan tâm đến loadcell HSX hay bất kỳ dòng model nào của thương hiệu Keli và muốn tìm đơn vị tư vấn để đặt mua, vui lòng liên hệ: 0921 966 866 ngay nhé!
