Dock leveler 2 xy lanh - sàn nâng thủy lực xy lanh kép (thiết kế theo yêu cầu)

Liên hệ
phone icon
HOTLINE: 0921.966.866

Dock Leveler 2 xy lanh - Sàn nâng thủy lực xy lanh kép

  • Thương hiệu sản xuất: Tân Phát
  • Tải trọng nâng: 6-15 tấn
  • Kích thước: 2500x2000x600mm, 2500x2200x600m, 3000x2000x600mm, 3000x2200x600mm
  • Chất liệu: Thép kết cấu SS400
  • Màu sơn: Theo tiêu chuẩn của nhà sản xuất.
Sàn nâng thủy lực Tân Phát

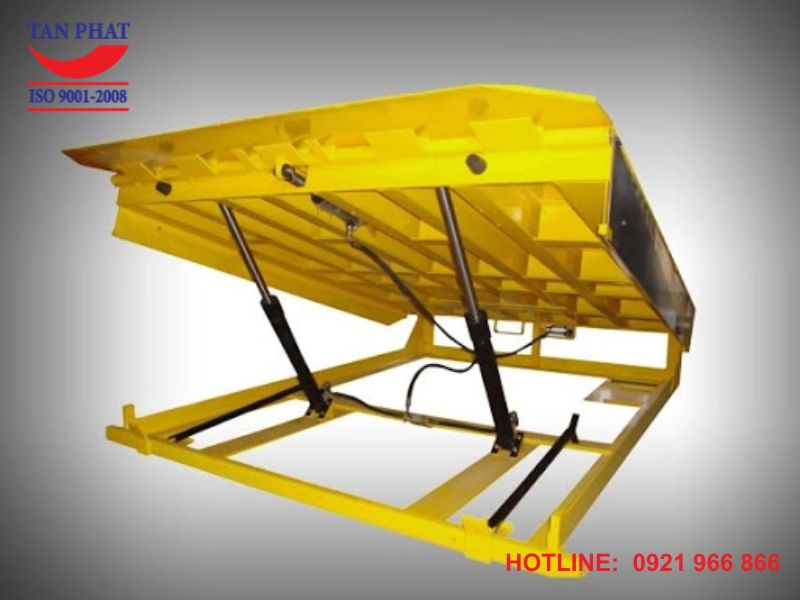

Dock Leveler 2 xy lanh – Sàn nâng thủy lực

Dock Leveler 2 xy lanh là dòng sàn nâng thủy lực sử dụng hai xy lanh chính để nâng hạ mặt sàn và một xy lanh phụ điều khiển đóng mở lip. Thiết bị hỗ trợ xe nâng di chuyển hàng hóa giữa sàn kho và thùng xe tải, phù hợp với khu vực xuất nhập hàng tại kho vận, nhà xưởng và nhà máy. Tân Phát nhận tư vấn, sản xuất theo kích thước và tải trọng thực tế.

Tải trọng tham khảo 6 – 15 tấn Rộng cơ bản 2.000 mm
Hành trình nâng hạ ±310 mm Motor 1,5 kW – 380V

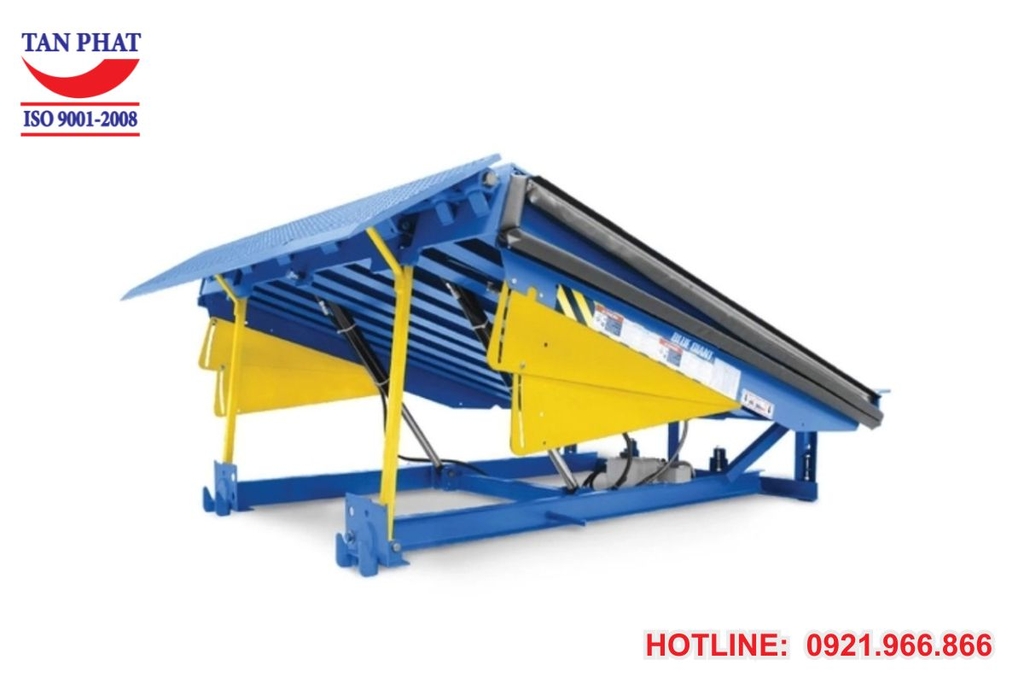

Dock Leveler 2 xy lanh Tân Phát – Hotline 0921.966.866

Thông số kỹ thuật Dock Leveler 2 xy lanh

Thông số Giá trị
Dòng sản phẩm Dock Leveler 2 xy lanh (xy lanh kép)
Tải trọng 6 – 15 tấn
Chiều rộng cơ bản 2.000 mm
Chiều dài sàn 2.000–4.000 mm
Khả năng nâng hạ ±310 mm
Hệ thống nâng hạ 2 xy lanh thủy lực chính, 1 xy lanh mở lip
Nguồn điện điều khiển 380V
Động cơ theo model tham khảo 1,5 kW
Cover bảo vệ hai bên Tôn cán
Kết cấu khung cơ khí Thép hình U, I, H, V
Thép tấm lip 12, 14 hoặc 16 mm
Tôn mặt sàn Thép tấm tôn nhám 5, 6 hoặc 8 mm

Thông số có thể thay đổi theo model và yêu cầu thiết kế. Vui lòng xác nhận bản vẽ, tải trọng làm việc và điều kiện lắp đặt trước khi sản xuất.

Một số model tham khảo

Model Kích thước sàn (D×R×C×Lip) Kích thước hố (D×R×C) Chiều cao nâng hạ Động cơ
BDL02P2025 2500×2000×600×400 mm 2510×2040×610 mm 300 mm 1,5 kW
BDL02P2225 2500×2200×600×400 mm 2510×2240×610 mm 300 mm 1,5 kW
BDL02P2023 3000×2000×600×400 mm 3010×2040×610 mm 300 mm 1,5 kW
BDL02P2230 3000×2200×600×400 mm 3010×2240×610 mm 300 mm 1,5 kW

Đặc điểm và cấu tạo Dock Leveler 2 xy lanh

Dock Leveler xy lanh kép được thiết kế để nâng hạ sàn dock bằng hai xy lanh thủy lực chính hoạt động đồng thời. Cấu tạo chính gồm:

  • Hai xy lanh thủy lực chính: tạo lực nâng cho toàn bộ mặt sàn và hỗ trợ quá trình nâng hạ ổn định.
  • Một xy lanh phụ điều khiển lip: thực hiện thao tác đóng mở tấm lip để tạo cầu nối với thùng xe.
  • Mặt sàn nâng: sử dụng thép tấm phủ tôn nhám, độ dày theo cấu hình thiết kế.
  • Lip và bản lề: lip có chiều dài tham khảo 400 mm; bản lề thiết kế mở giúp hạn chế bụi bẩn tích tụ.
  • Khung cơ khí: sử dụng thép hình U, I, H, V theo thiết kế.
  • Tấm chắn hai bên: hỗ trợ hạn chế bụi bẩn, rác rơi vào hố dock khi thiết bị vận hành.
  • Hố dock: bố trí âm nền, được thiết kế phù hợp với kích thước sàn nâng.

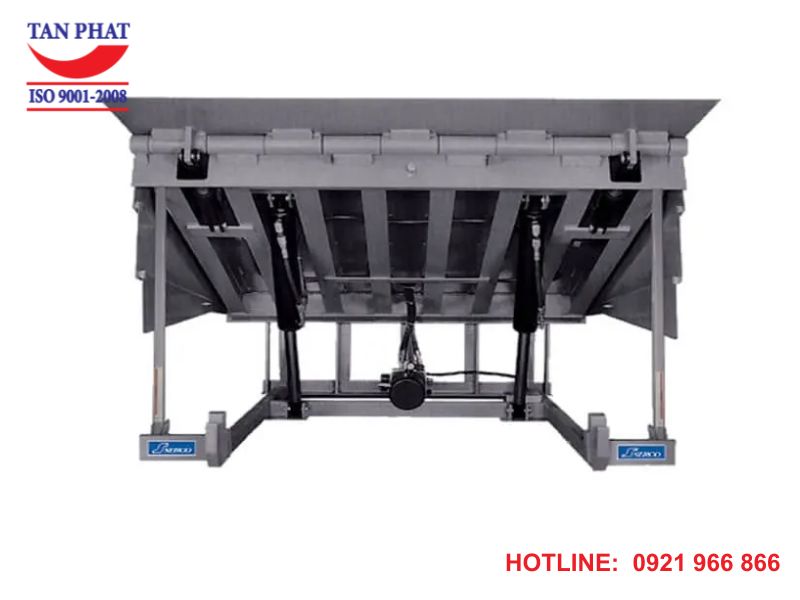

Cấu tạo Dock Leveler 2 xy lanh thủy lực

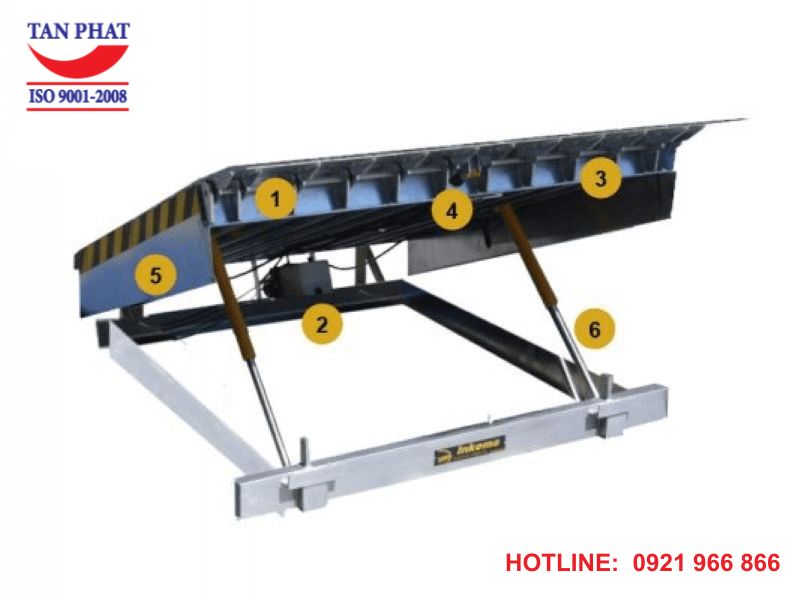

Cấu tạo hệ thống Dock Leveler xy lanh kép

Hai xy lanh chính được kết nối thông qua đường ống dẫn dầu thủy lực. Hệ thống cấp dầu đến các xy lanh để tạo chuyển động nâng hạ cho sàn dock.

Nguyên lý hoạt động của Dock Leveler 2 xy lanh

Sàn nâng thủy lực 2 xy lanh hoạt động dựa trên nguyên lý truyền lực của dầu thủy lực. Theo mô tả cấu tạo, dầu được dẫn qua hệ thống ống nối để hai xy lanh chính phối hợp nâng hạ mặt sàn; xy lanh phụ đảm nhiệm thao tác đóng mở lip.

  • Khi hệ thống được kích hoạt, dầu thủy lực được cấp đến hai xy lanh chính để tạo lực nâng mặt sàn.
  • Hai xy lanh phối hợp đưa sàn lên hoặc hạ xuống theo hành trình thiết kế; lip được điều khiển để tiếp xúc với sàn xe.
  • Sau khi hoàn tất quá trình bốc xếp, điều khiển thiết bị trở về vị trí ban đầu theo quy trình vận hành.

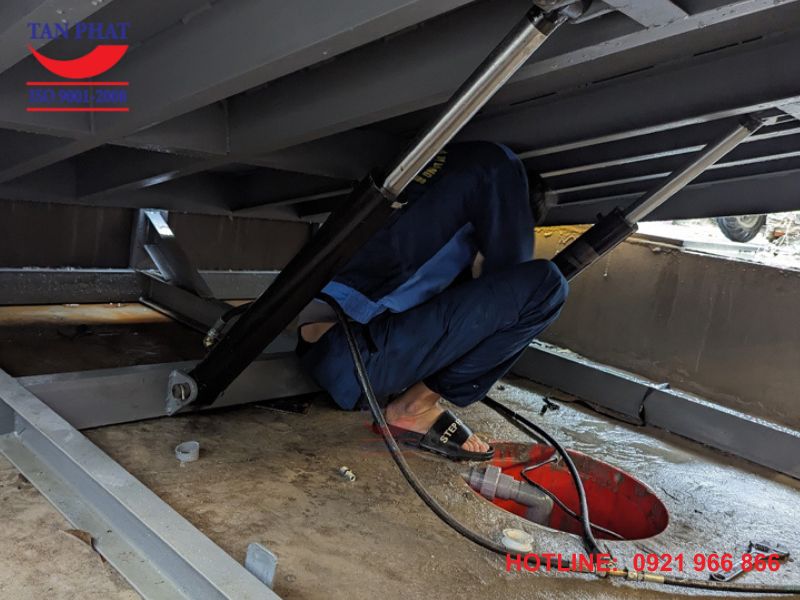

Dock Leveler 2 xy lanh lắp đặt tại công trình

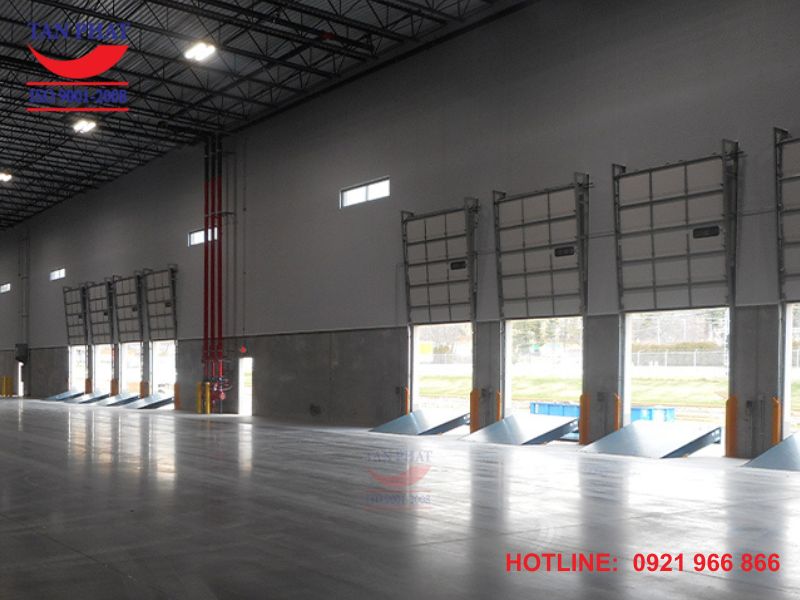

Hệ thống Dock Leveler 2 xy lanh lắp đặt bởi Tân Phát

Ưu điểm và ứng dụng của Dock Leveler 2 xy lanh

  • Khả năng nâng hạ: hai xy lanh chính phối hợp nâng sàn, đáp ứng các cấu hình tải trọng được thiết kế.
  • Vận hành ổn định: hệ thống xy lanh kép hỗ trợ phân bổ lực nâng trên mặt sàn.
  • Thiết kế theo yêu cầu: kích thước, tải trọng và vật liệu có thể lựa chọn theo điều kiện công trình.
  • Ứng dụng: khu vực xuất nhập hàng tại kho, nhà máy, xưởng sản xuất và bãi giao nhận có nhu cầu sử dụng xe nâng.

Báo giá Dock Leveler 2 xy lanh

Giá sàn nâng thủy lực phụ thuộc vào tải trọng, kích thước sàn, chiều cao nâng hạ, vật liệu, cấu hình xy lanh, vận chuyển và lắp đặt. Tài liệu sản phẩm tham khảo mức giá khoảng 50–90 triệu đồng; mức giá thực tế cần được xác nhận theo cấu hình và yêu cầu công trình.

Để nhận báo giá phù hợp, anh/chị vui lòng cung cấp tải trọng dự kiến, kích thước hố dock, chiều cao sàn kho và địa điểm lắp đặt.

Tân Phát – Dock Leveler

Bạn cần tư vấn Dock Leveler?

Gửi thông tin về tải trọng, mặt bằng và khu vực lắp đặt để Tân Phát tư vấn cấu hình Dock Leveler 2 xy lanh theo tải trọng và mặt bằng thực tế.

Hotline: 0921.966.866 · Chat Zalo

Gửi yêu cầu tư vấn

Thông tin có dấu * là bắt buộc.



Câu hỏi thường gặp về Dock Leveler 2 xy lanh

Dock Leveler 2 xy lanh có tải trọng bao nhiêu?

Tài liệu sản phẩm nêu dải tải trọng tham khảo từ 6–15 tấn. Tải trọng cụ thể cần được lựa chọn theo loại hàng hóa, xe nâng và yêu cầu sử dụng.

Kích thước Dock Leveler 2 xy lanh như thế nào?

Chiều rộng cơ bản khoảng 2.000 mm, chiều dài sàn có thể từ 2.000–4.000 mm. Kích thước hố dock và sàn nâng được xác định theo model và mặt bằng lắp đặt.

Dock Leveler 2 xy lanh có hành trình nâng hạ bao nhiêu?

Thông số tổng quan ghi khả năng nâng hạ khoảng ±310 mm. Các model tham khảo trong bảng có chiều cao nâng hạ 300 mm.

Dock Leveler 2 xy lanh sử dụng động cơ và nguồn điện nào?

Các model tham khảo sử dụng động cơ 1,5 kW và nguồn điện điều khiển 380V.

Hệ thống thủy lực của Dock Leveler 2 xy lanh gồm những gì?

Hệ thống gồm 2 xy lanh thủy lực chính nâng sàn và 1 xy lanh phụ điều khiển đóng mở lip.

Giá Dock Leveler 2 xy lanh khoảng bao nhiêu?

Tài liệu sản phẩm tham khảo khoảng 50–90 triệu đồng. Giá thực tế phụ thuộc tải trọng, kích thước, vật liệu, cấu hình, vận chuyển và lắp đặt.
