Xi lanh thủy lực là thiết bị không thể thiếu trong nhiều hệ thống thủy lực. Do đó, bản vẽ xi lanh thủy lực cũng như thông số kỹ thuật hay cấu tạo chi tiết của xi lanh thủy lực đều đang được mọi người đặc biệt quan tâm. Hãy cùng Tân Phát tham khảo ở nội dung dưới đây nhé!

NỘI DUNG CHÍNH

1. Bản vẽ xi lanh thủy lực

2. Thông số xi lanh thủy lực

3. Cấu tạo của xi lanh thủy lực

4. Nguyên lý hoạt động của xi lanh

    4.1. Hoạt động của xi lanh trong sàn nâng xi lanh đơn

    4.2. Hoạt động của xi lanh trong dock leveler xy lanh kép

5. Ứng dụng của xi lanh thủy lực phổ biến hiện nay

6. Mua xi lanh thủy lực ở đâu giá tốt, chất lượng

1. Bản vẽ xi lanh thủy lực

Xi lanh thủy lực còn được gọi là ben dầu hay ben thủy lực và được ứng dụng rộng rãi trong những hệ thống máy móc đơn giản tới phức tạp, từ hệ thống thủy lực cỡ nhỏ tới cỡ lớn. Xi lanh ứng dụng để quy đổi nguồn năng lượng của chất lỏng thủy lực thành động năng giúp triển khai các hoạt động: ép nén, đẩy nâng, kéo,...

Để quý quý khách hình dung rõ ràng nhất và chính xác nhất về thiết bị Xi lanh thủy lực, dưới đây là bản vẽ xi lanh thủy lực chi tiết:

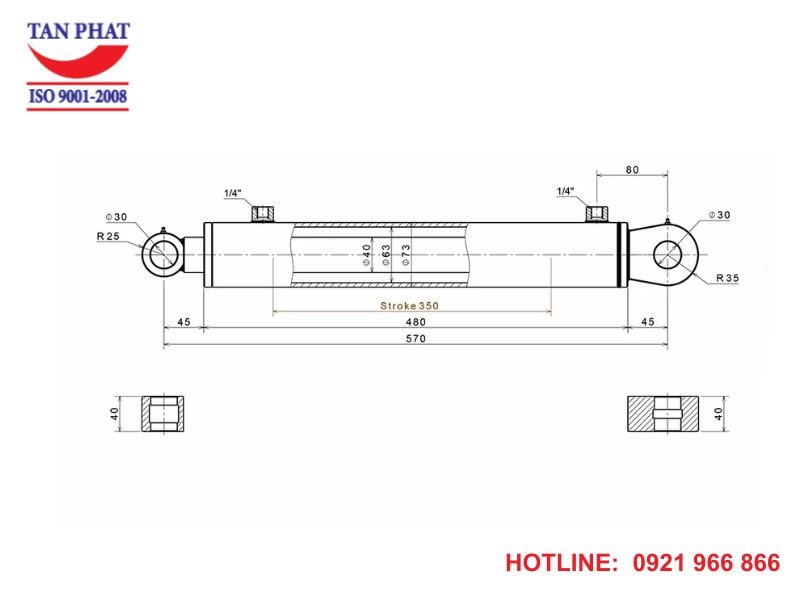

Bản vẽ xi lanh thủy lực

Bản vẽ xi lanh thủy lực

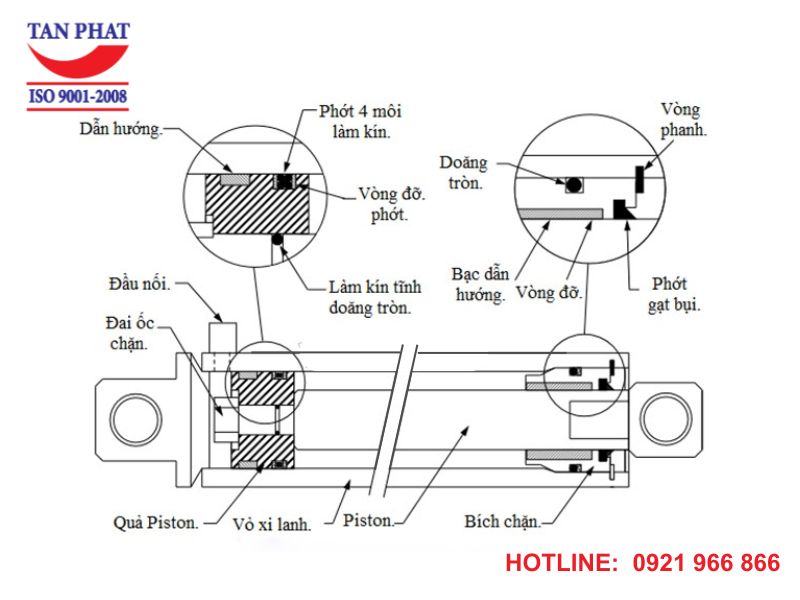

Bản vẽ xi lanh thủy lực chi tiết các bộ phận

Bản vẽ chi tiết các bộ phận xi lanh thủy lực

2. Thông số xi lanh thủy lực

Để biết được thiết bị của mình có phù hợp để lắp đặt với loại xi lanh này hay không. Quý khách hàng hãy tính toán thông số kích thước xi lanh cho chính xác nhất nhé. Dưới đây là những thông tin về thông số i lanh mà các bạn cần tính toán.

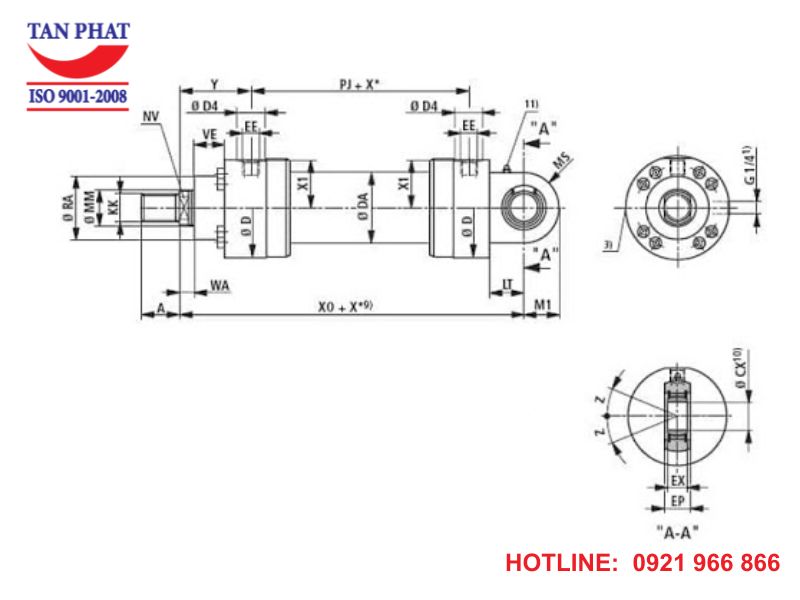

Bản vẽ xi lanh thủy lực thông số kích thước xi lanh

Thông số kích thước xi lanh

  • Diện tích có ích xi lanh thủy lực ở phía không có cần: A1 = 3.14*D2 /4 (D: đường kính trong của xi lanh)

  • Diện tích có cần: A2 = 3.14*d2 (d: đường kính ngoài xi lanh chứa cần piston)

  • Diện tích của vành khăn:  A3 = A1 – A2

  • Lực tác động lên xi lanh (F):  F = A*P (trong đó A: diện tích có ích, P: áp suất môi trường làm việc)

  • Lưu lượng cung cấp: Q = A*v (v: vận tốc chuyển động piston m/phut và Q = l/phút; A = dm2)

3. Cấu tạo của xi lanh thủy lực

Khi hiểu rõ cấu tạo của xi lanh sẽ giúp quý vị tăng hiệu suất sử dụng đồng thời tăng độ bền của thiết bị cũng như giảm thiểu được các sự cố hay rủi ro không mong muốn.

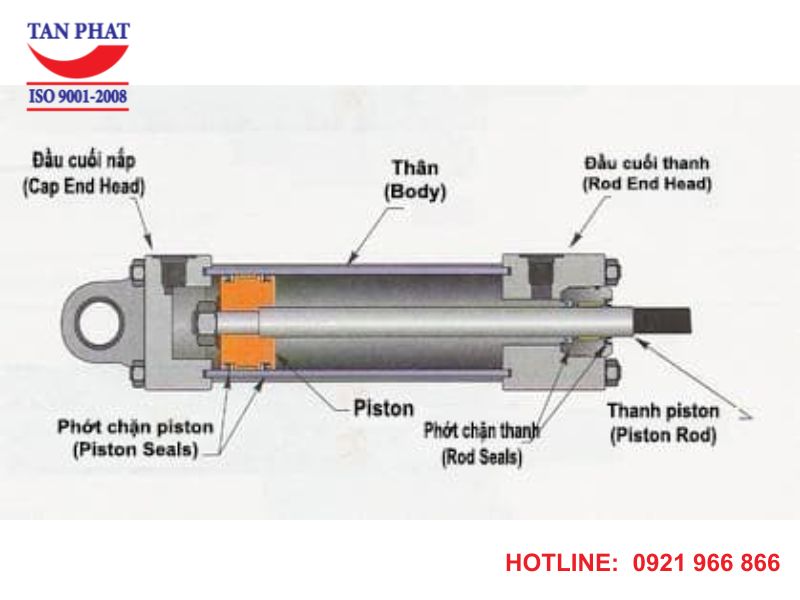

Bản vẽ xi lanh thủy lực. Cấu tạo của xi lanh

Cấu tạo của xi lanh thủy lực

Xi lanh thủy lực có cấu tạo gồm các bộ phận chính sau: Ống xi lanh, đầu xi lanh, piston, đế, nắp hình tròn trụ, con dấu,...

Ống xi lanh

Ống xi lanh với thiết kế hình trụ tròn liền mạch được sử dụng để chứa, giữ áp suất cho xi lanh thủy lực. Bộ phận này được thiết kế mịn, nhẵn có thể đạt độ triển khai trong 4 – 16 microinch.

Đế và nắp hình trụ

Nắp hình trụ được nối với thân xilanh thông qua  việc hàn xì, cài thanh tie hoặc thông qua lắp bu lông. Ống và nắp xilanh được lắp thông qua con seal tĩnh.

Đầu xi lanh (Cylinder head)

Đầu xi lanh đi kèm buồng áp suất và liên kết với xilanh qua bu lông hoặc các thanh tie.

Pít tông (Piston)

Piston có vai trò rất quan trọng, bộ phận này phân tách các vùng áp lực đè nén trong ống của xi lanh. Thông thường, piston sẽ được các nơi phân phối gia công, thiết kế sao cho tương thích với các con seal, phốt hay sắt kẽm kim loại đàn hồi. Tùy từng loại được thiết kế mà seal có thể là dạng đơn hoặc kép
Những piston thường được gắn với thanh pít tông bởi bu lông. Sự độc lạ ở 2 bên thân pít tông về áp suất sẽ làm ống piston co lại và giãn ra.

Thanh piston (Piston rod)

Thanh piston thường sẽ được thiết kế bởi thép mạ crom để chống an mòn và cũng như bảo vệ được độ trưởng thành tốt nhất. Thanh piston liên kết các thành phần của máy và các thiết bị truyền động triển khai nhiệm vụ theo yêu cầu. Thành phần này được đánh bóng, nhẵn, mịn và gồm các seal đính kèm hạn chế sự rò rỉ.

Con dấu (seal)

Hiện nay có rất nhiều dòng con dấu được sản xuất và phân phối chon người tiêu dùng. Tuy nhiên mỗi loại xi lanh khác nhau sẽ sử dụng những con dấu khác nhau, do đó hãy chọn con dấu tương thích để sử dụng nhé.

Các thành phần khác

Ngoài những bộ phận kể trên thì xi lanh thủy lực còn gồm những bộ phận: vít khóa, bu lông, bạc đạn,...

Các thành phần này đều được lắp đặt hỗ trợ lẫn nhau tạo thành một thiết bị xi lanh thủy lực hoàn thiện và hỗ trợ nhau cùng hoạt động và vận hành tốt nhất.

4. Nguyên lý hoạt động

Xi lanh thủy lực về cơ bản hoạt động rất cơ bản dựa trên nguyên lý: lực của xi lanh tạo ra đều do một chất lỏng thủy lực, thường sẽ là nhớt, dầu,... Lực được tác dụng tại một thời điểm và sẽ được chuyển tới 1 nơi khác bởi chất lỏng không nén được này.

Khi xi lanh lắp vào dock leveler sử dụng 1 xi lanh và dock leveler 2 xy lanh sẽ có nguyên lý hoạt động khác nhau và cụ thể như sau:

Sàn nâng thủy lực 1 xy lanh

Với dock leveler xy lanh đơn, bơm thủy lực sẽ thực hiện bơm dầu vào trong van phân phối sau đó sẽ chuyển tới bên trong xi lanh thủy lực. Nhờ vào áp suất của dầu mà piston xi lanh thủy lực chuyển hóa năng lượng dầu thành động năng, có thể di chuyển, thực hiện nâng hạ sàn êm mượt, trơn tru.

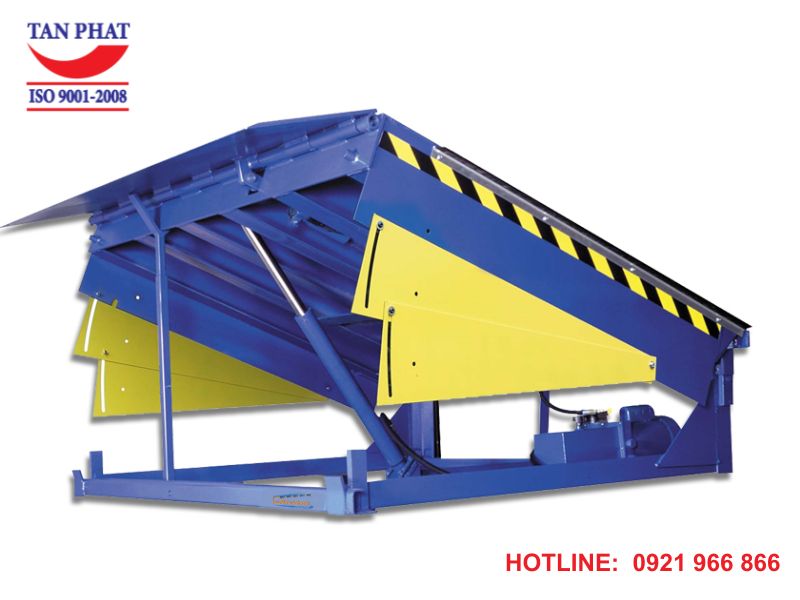

Hoạt động của xi lanh trong sàn nâng xi lanh đơn

Hoạt động của xi lanh trong sàn nâng thủy lực xi lanh đơn

Dock Leveler xy lanh kép

Tại hệ thống sàn nâng thủy lực 2 xy lanh, 2 pít tông của 2 xi lanh thủy lực được liên kết với nhau bởi ống dẫn dầu thủy lực. Dầu sẽ được cung cấp đầy trong ống xilanh giup xi lanh bắt đầu quá trình hoạt động.

Khi lực tác động tới piston thứ nhất thì đồng thời lực này cũng tác động lên piston thứ hai. Lực ở piston thứ 2 vô cùng lớn do dầu không nén được nên truyền lực rất tốt. Từ đó, xi lanh thực hiện hoạt động nâng hạ sàn nâng thủy lực.

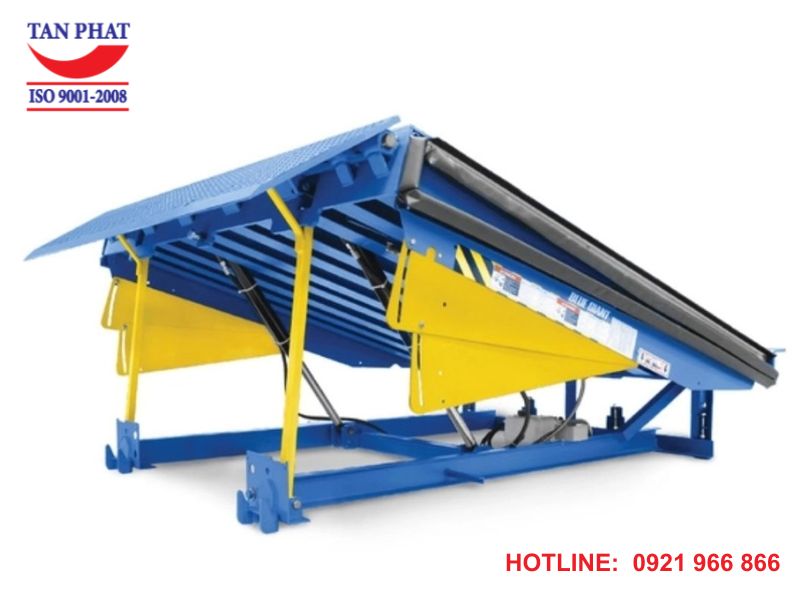

Xi lanh hoạt động trong dock leveler xi lanh kép

Dock leveler xi lanh kép

>> Tham khảo: Cấu tạo của xi lanh thủy lực và nguyên lý hoạt động của xi lanh

5. Ứng dụng của xi lanh thủy lực phổ biến hiện nay

Hiện nay, xi lanh thủy lực được ứng dụng rất phổ biến trên thị trường trong đa dạng các ngành nghề, công việc khác nhau. Dưới đây là một vài ứng dụng phổ biến nhất của xi lanh thủy lực.



Ứng dụng trong sàn nâng thủy lực:

Xi lanh thủy lực được ứng dụng phổ biến trong hệ thống sàn nâng thủy lực nhằm nâng hạ sàn hỗ trợ xe nâng di chuyển hàng hóa tới xe container, xe tải,... và ngược lại. Thiết bị giúp quá trình di chuyển hàng hóa trở nên nhanh chóng, dễ dàng và hiệu quả.

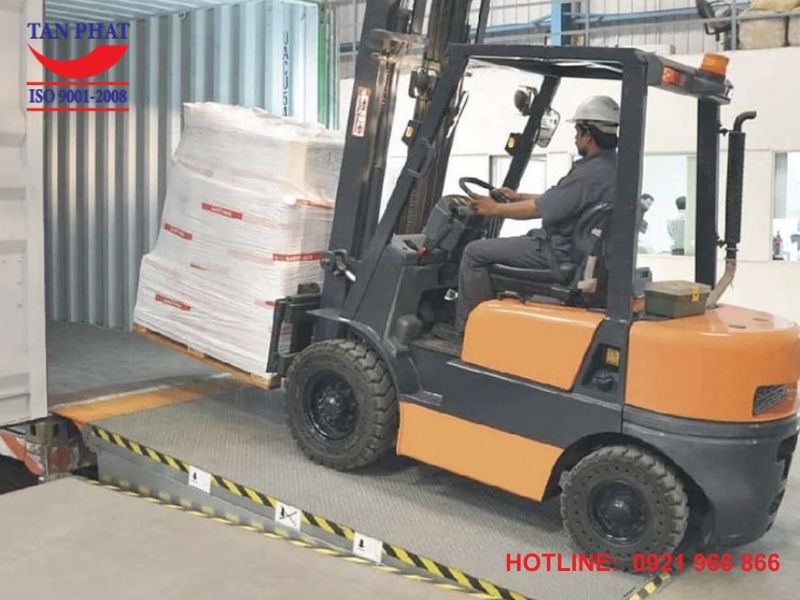

Ben thủy lực hỗ trợ nâng hạ hàng hóa

Ben thủy lực hỗ trợ sàn nâng hạ hàng hóa

Ứng dụng trong công nghiệp chế tạo:

Trong ngành công nghiệp, hệ thống xi lanh thủy lực có vai trò rất lớn nhất là với những loại máy móc, thiết bị hoạt động bởi hệ thống nén thủy lực. Xi lanh thủy lực được ứng dụng tại những dòng máy móc như: máy nén, máy ép thủy lực,… hay trong những nhà máy gia công máy móc, cơ khí hay chế biến gỗ, sản xuất giấy,... đều dùng tới xi lanh thủy lực.

Hệ thống xi lanh với khả năng nâng, hạ, kéo, đẩy, nén,...nhanh chóng, mạnh mẽ, thiết bị đã gần như có thể thay thế cho sức người, đảm bảo hoạt động chuẩn xác với tốc độ nhanh chóng mang lại hiệu quả cao cho người dùng.

Ứng dụng trong các loại xe:

Hệ thống xi lanh thủy lực được ứng dụng tại hầu hết những dòng xe chuyên chở hàng, vật liệu, thiết bị,...  đặc biệt là những dòng xe chuyên chở những vật liệu nặng. Hệ thống bên thủy lực hỗ trợ việc nâng, hạ hàng hóa một cách nhanh chóng, dễ dàng mà không cần sử dụng sức người nhiều.

Ứng dụng trong cầu nâng rửa xe:

Xi lanh thủy lực được ứng dụng nhằm hỗ trợ cầu nâng rửa xe ô tô nâng lên, hạ xuống dễ dàng với đa dạng mức tải trọng của nhiều dòng xe khác nhau.

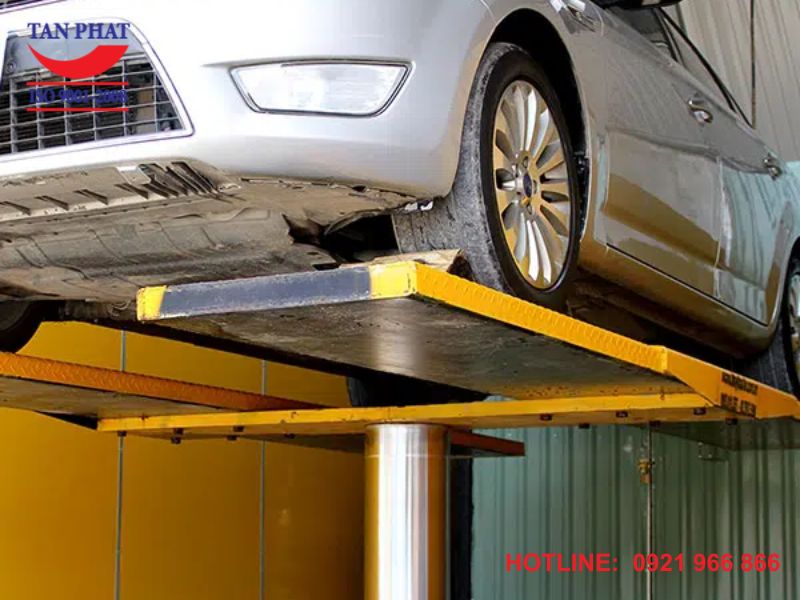

Ứng dụng ben thủy lực trong cầu nâng rửa xe

Ứng dụng của xi  thủy lực trong cầu nâng rửa xe

6. Mua xi lanh thủy lực ở đâu giá tốt, chất lượng

Tân Phát - công ty với nhiều năm kinh nghiệm trong lĩnh vực sản xuất và phân phối đa dạng các loại sàn nâng dock leveler, các thiết bị thủy lực,... chất lượng tốt nhất với giá thành rẻ nhất trên thị trường. Trong số đó có xi lanh thủy lực với đa dạng những mẫu mã khác nhau cho quý khách hàng lựa chọn. Các sản phẩm tại Tân Phát đều được sản xuất trực tiếp bởi đội ngũ nhân viên dày dặn kinh nghiệm và đi kèm với rất nhiều những chính sách ưu đãi, bảo hành, bảo trì thiết bị,... Quý khách hàng hoàn toàn yên tâm khi sử dụng.

>> Quý khách có thể tham khảo thêm thông tin tại: Mua xi lanh thủy lực tại hà nội giá tốt ở đâu?

Trên đây là toàn bộ các thông tin chi tiết nhất về bản vẽ xi lanh thủy lực. Hy vọng, quý khách hàng có thể có thêm những thông tin hữu ích về bản vẽ xi lanh thủy lực cũng như hiểu rõ hơn về thông số kỹ thuật, cấu tạo chi tiết hay nguyên lý hoạt động của xi lanh…

Nếu quý khách hàng vẫn đang phân vân không biết nên lựa chọn loại xi lanh thủy lực nào cho phù hợp với thiết bị của mình thì hãy liên hệ tới Tân Phát qua hotline: 0921 966 866 để được tư vấn và giải đáp thắc mắc ngay nhé!
