Dock leveler - sàn nâng hạ thủy lực giá tốt

Liên hệ
  • Thương hiệu: Tân Phát
  • Tải trọng: 6 - 14 tấn
  • Kích thước: Theo yêu cầu từ khách hàng.
  • Màu sơn: Theo tiêu chuẩn của hãng sản xuất.
  • Vận hành: Nâng hạ tự động bằng nguyên lý thủy lực

Sàn nâng hạ thủy lực - Dock Leveler là thiết bị được tìm mua nhiều do nhu cầu xuất - nhập hàng hóa tại xưởng ngày một tăng. Việc ứng dụng sàn nâng vừa giúp tạo môi trường an toàn cho người lao động vừa bảo vệ tối đa cho hàng hóa.

Để hiểu rõ hơn về thông số kỹ thuật, cách vận hành và địa chỉ sản xuất uy tín hàng đầu Việt Nam, mời anh/chị tham khảo bài viết chi tiết dưới đây.

NỘI DUNG CHÍNH

1. Dock leveler là gì?

2. Sơ đồ cấu tạo của sàn nâng hạ thủy lực

3. Nguyên lý hoạt động sàn nâng thủy lực

4. Thông số kỹ thuật

5. Các loại dock leveler

6. Những ưu điểm khi sử dụng sàn nâng thủy lực

7. Cách lựa chọn sàn nâng phù hợp

8. Giá thành của sàn nâng là bao nhiêu?

9. Liên hệ đặt mua sàn nâng chất lượng, giá cạnh tranh

1. Dock leveler là gì?

Dock leveler hay còn gọi là sàn nâng thủy lực, sàn nâng hạ thủy lực, sàn nâng tự động,...là thiết bị nâng hạ được dùng trong ngành công nghiệp.

Sàn nâng là thiết bị kết nối giữa mặt trong thùng xe chở hàng và sàn nhà kho, giúp xe nâng có thể ra vào hoặc rút, xếp hàng hóa một cách nhanh chóng, an toàn. Sản phẩm được lắp đặt tại cửa các kho bãi, nhà xưởng, bến cảng,...nơi sản xuất hoặc có nhu cầu xuất nhập khẩu hàng hóa thường xuyên.

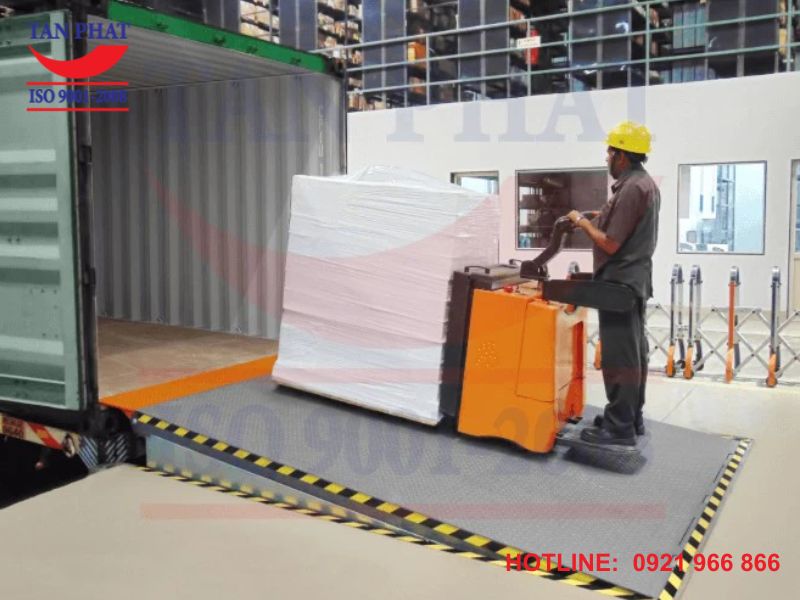

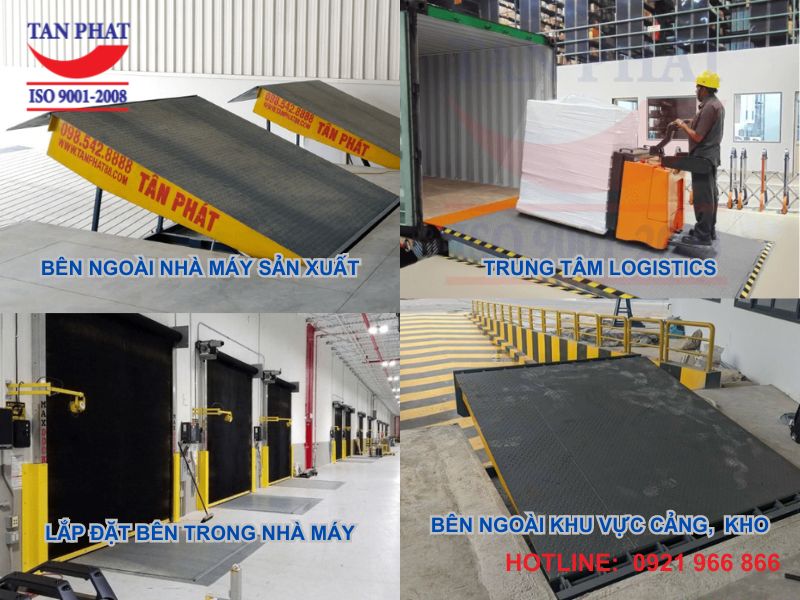

Dock leveler -sàn nâng hạ thủy lực

Dock leveler -sàn nâng hạ thủy lực

Một số lợi ích quan trọng là:

  • Tăng hiệu quả nâng dỡ hàng hóa: Mặt sàn nâng hạ thủy lực giúp xe nâng/công nhân di chuyển dễ dàng, tiết kiệm thời gian và nhân lực cho công việc.

  • Tăng tính an toàn: Thiết bị được làm bằng chất liệu thép kết cấu SS400 bền chắc, hỗ trợ xe nâng lên, xuống an toàn và tránh các tai nạn lao động (do bị lật, đổ).

2. Sơ đồ cấu tạo của sàn nâng hạ thủy lực dock leveler

Sản phẩm với đa dạng mức tải trọng 6 tấn - 14 tấn. Hiện nay, nhu cầu sử dụng sàn nâng hạ thủy lực ngày càng cao, do đó rất nhiều mẫu mã cũng như kích thước khác nhau được ra đời, đáp ứng cho từng khu vực cũng như đa dạng ngành nghề sử dụng. Thế nhưng sàn nâng thủy lực cơ bản sẽ có cấu tạo chung như sau:

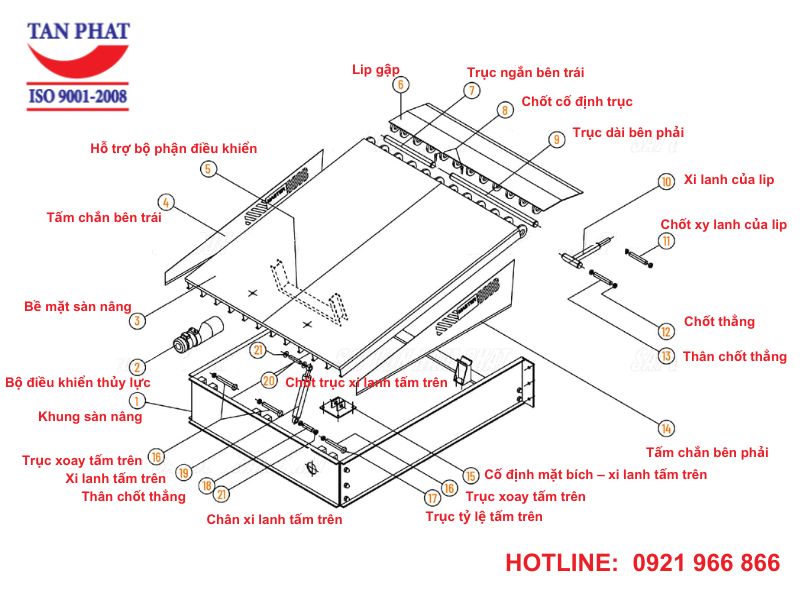

Sơ đồ cấu tạo của sàn nâng hạ thủy lực

Sơ đồ cấu tạo của sàn nâng hạ thủy lực

  1. Khung sàn nâng.

  2. Bộ điều khiển thủy lực.

  3. Bề mặt sàn dock leveler.

  4. Tấm chắn bên trái.

  5. Hỗ trợ bộ phận điều khiển.

  6. Lip gập.

  7. Trục ngắn bên trái.

  8. Chốt cố định trục.

  9. Trục dài bên phải.

  10. Xi lanh của lip.

  11. Chốt xy lanh của lip.

  12. Chốt thẳng.

  13. Thân chốt thẳng.

  14. Tấm chắn bên phải.

  15. Cố định mặt bích – xi lanh tấm trên.

  16. Trục xoay tấm trên.

  17. Trục tỷ lệ tấm trên.

  18. Thân chốt thẳng.

  19. Xi lanh tấm trên.

  20. Chốt trục xi lanh tấm trên.

  21. Chân xi lanh tấm trên.

Mặt sàn nâng:

  • Là bộ phận chính của Dock Leveler, tiếp xúc trực tiếp với xe nâng hàng hóa.

  • Được làm từ thép kết cấu SS400 có độ dày và khả năng chịu tải phù hợp với tải trọng của cả xe nâng lẫn hàng hóa.

Hệ thống thủy lực: Đây là bộ phận quan trọng nhất để hỗ trợ mặt sàn nâng hạ an toàn và ổn định. Hệ thống bao gồm:

  • Bơm thủy lực: Tạo lực đẩy cho toàn bộ hệ thống thủy lực.

  • Xi lanh thủy lực: Là bộ phận chuyển đổi lực nén của bơm thủy lực thành lực nâng cơ học. Một Dock tiêu chuẩn thường có từ 1-2 xi lanh.

  • Van điều khiển: Kiểm soát quá trình nâng và hạ của mặt sàn.

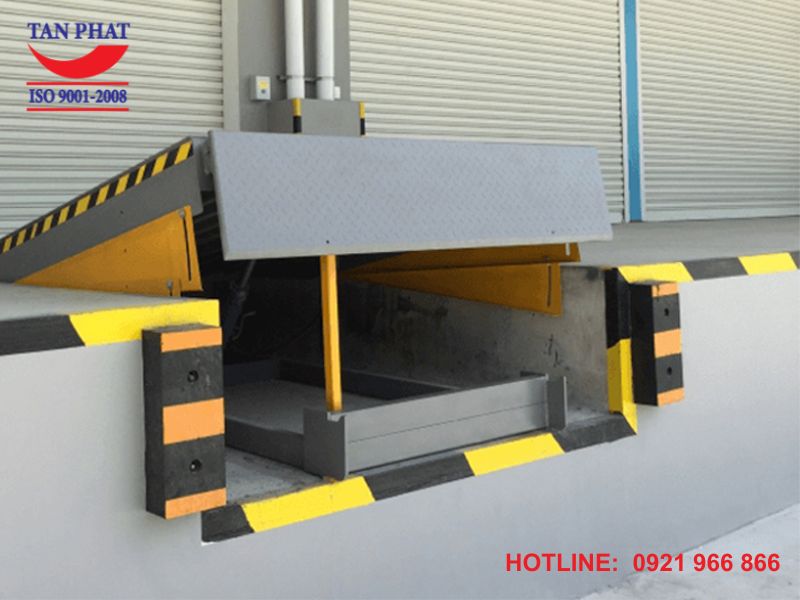

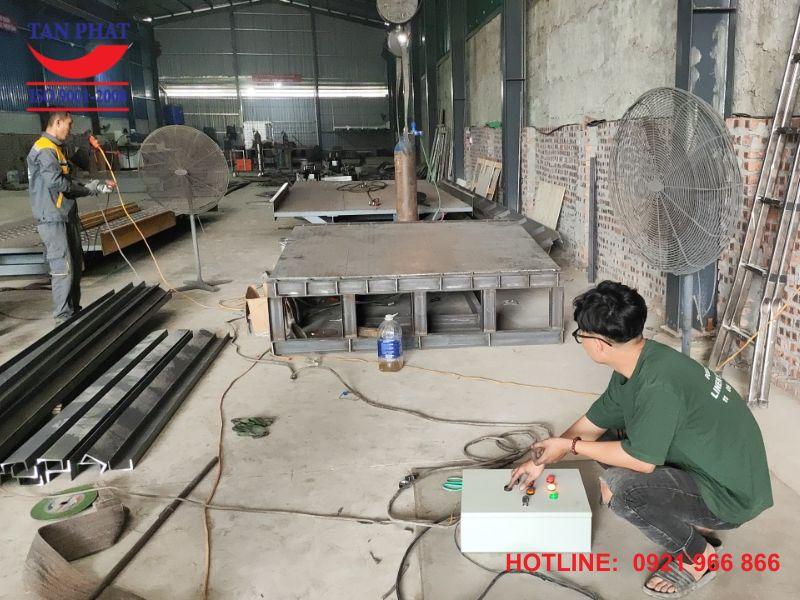

Sàn nâng thủy lực Tân Phát chất lượng

Sàn nâng thủy lực Tân Phát chất lượng

Hệ thống dẫn động: Được hiểu là bộ phận truyền lực từ hệ thống thủy lực tới mặt sàn và có cấu tạo gồm:

  • Trục dẫn động: Tạo đường dẫn và truyền lực từ xi lanh thủy lực đến mặt sàn.

  • Vòng bi: Là bộ phận giúp giảm ma sát giữa trục dẫn động và mặt sàn.

Hệ thống cảnh báo an toàn: Mục đích giữ an toàn cho người và hàng hóa khi vận hành sàn nâng, với các thành phần sau:

  • Sensor cảm biến: Giúp phát hiện sự cố trong quá trình nâng hạ mặt sàn.

  • Hệ thống báo động: Để phát tín hiệu cảnh báo khi có sự cố hoặc vật lạ gây cản trở.

  • Tấm chắn hai bên: Tránh người lao động trượt ngã/ có vật thể lạ rơi vào hố Dock.

Tuy nhiên, để sàn nâng được vận hành an toàn nhất, người sử dụng cần phải đầu tư thêm một vài phụ kiện đi kèm để phụ trợ cho thiết bị hoạt động trơn tru hơn, cụ thể như sau:

Ngoài ra để sàn nâng thủy lực được hoạt động một cách trơn tru và ăn toàn nhất, sàn nâng còn có một vài phụ kiện đi kèm khác như cao su giảm chấn (Dock bumpers), Đèn cảnh báo (Dock light), tấm lật lip,...

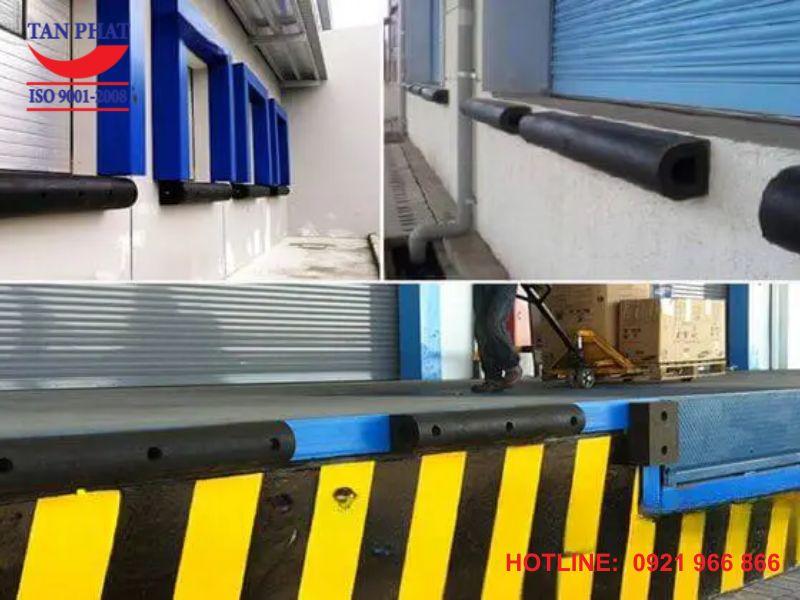

Cao su giảm chấn sử dụng trong dock

Cao su giảm chấn sử dụng trong dock

  • Cao su giảm chấn: Sản phẩm hỗ trợ kìm hãm sự va chạm của các loại xe khi lùi vào cầu đóng hàng với sàn nâng và hố dock. Ngoài ra, thiết bị này còn bảo vệ những cửa xuất nhập hàng không bị hư hại do xe hàng lùi vào cửa để lấy hàng trong quá trình vận chuyển hàng hóa.

  • Đèn cảnh báo: sản phẩm được gắn bên trong dock leveler và được sử dụng để cung cấp ánh sáng bên trong xe chở hàng. Rất phù hợp khi cần đẩy nhanh tiến độ cũng như vận chuyển hàng hóa vào buổi tối giúp hạn chế tối đa những rủi ro.

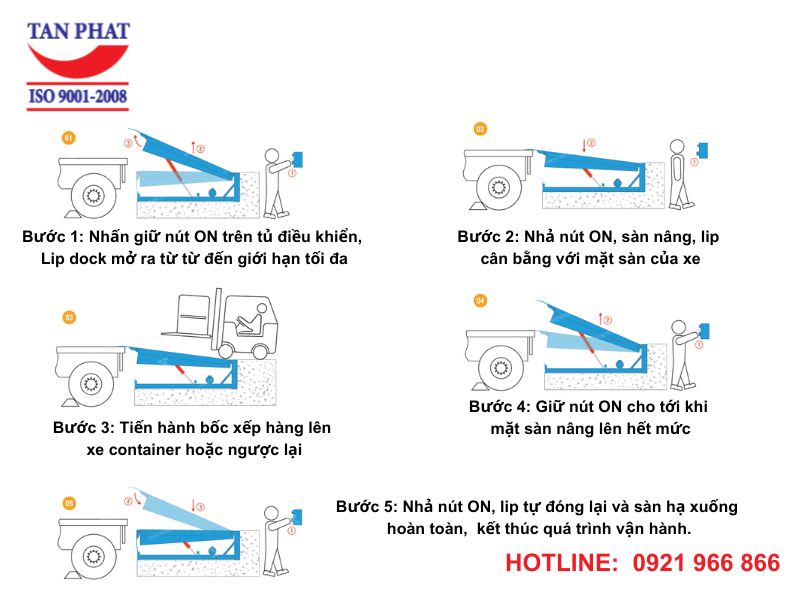

3. Nguyên lý hoạt động sàn nâng thủy lực

Hydraulic dock leveler được thiết kế rất đa dạng. Tuy nhiên, những loại sàn nâng này sẽ có nguyên lý hoạt động chung như sau:

Sau khi người sử dụng ấn nút khởi động, Dock sẽ tự động mở và nâng lên, sau đó sẽ hạ xuống bằng với mép của thùng xe container, xe tải,... Lúc này xe nâng sẽ có thể di chuyển qua lại bốc xếp hàng hóa dễ dàng và nhanh chóng.

Sau khi hoàn thành quá trình vận hành, ấn nút trên bộ điều khiển để sàn nâng nâng lên, hạ xuống trở về vị trí ban đầu.

Để quá trình này diễn ra chuẩn xác và an toàn nhất, xe vận chuyển hàng phải căn chỉnh trước khi di chuyển tới khu vực xuất nhập hàng. Giúp hạn chế tối đa những rủi ro không mong muốn trong quá trình hoạt động.

Tìm hiểu về cách vận hành của sàn nâng thủy lực trong thực tế

4. Thông số kỹ thuật dock leveler

Kích thước:

Chiều dài

2000mm / 2500mm / 3000mm

Chiều rộng

2000 mm / 2500 mm

Chiều cao

600 mm

Trọng tải

6 – 15 tấn

Cấu hình:

Độ dày thép

6mm – 8mm – 10mm

Độ dày sơn

60 – 90 Micron

Lip sử dụng

500mm

Công suất bơm

0.75Kw – 1.1Kw – 1.5Kw

Nguồn điện

220V / 380V

Số xi lanh

Xi lanh đơn / Xi lanh kép

Vật liệu

Thép SS400, thép kết cấu chống gỉ

Tính năng:

  • Chống trượt, chống trơn

  • Năng hạ tự động

5. Các loại dock leveler

Hiện nay, nhu cầu sử dụng ngày càng cao do đó Tân Phát đã trực tiếp sản xuất Dock Leveler với đa dạng mẫu mã và giá cả khác nhau. Cụ thể:

Dock leveler tiêu chuẩn 6 tấn, 8 tấn, 10 tấn ,12 tấn

Sản phẩm chắc chắn, bền bỉ đáp ứng tải trọng hàng hóa tới 6 tấn - 12 tấn. Hầu hết các loại dock tại Tân Phát đều được sản xuất với nguyên liệu chính là thép không gỉ bền chắc, chịu được lực lớn cũng như thích nghi với mọi điều kiện thời tiết. Đặc biệt, sản phẩm có khả năng chống sự biến dạng và giảm thiểu được tối đa những sự cố trong suốt quá trình thiết bị vận hành.

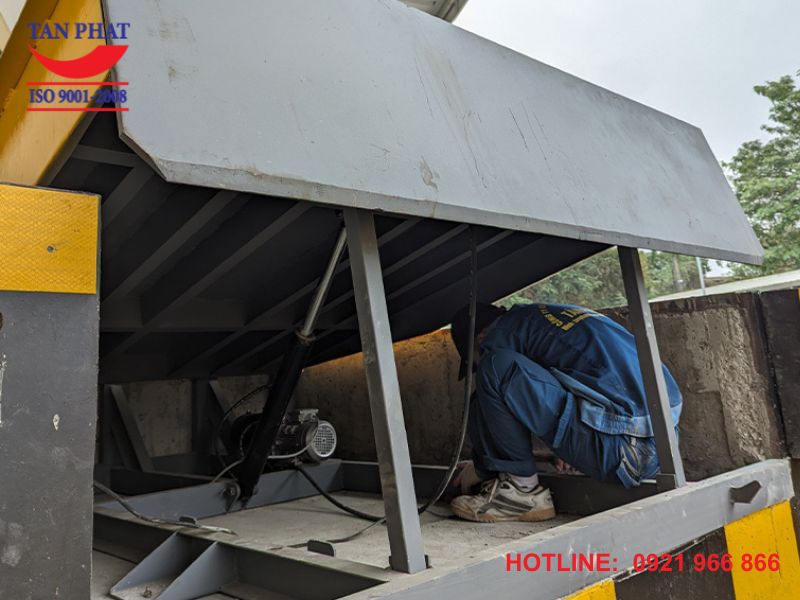

Dock leveler thủy lực 1 xi lanh

Sàn nâng thủy lực loại này chỉ dùng 1 xilanh để nâng hạ dock thông qua nút nhấn của bộ điều khiển. Sản phẩm chịu được tải trọng khá lớn tuy nhiên sẽ không phù hợp với những khu vực có tần suất vận chuyển hàng hóa liên tục.

sàn nâng xi lanh đơn

Dock leveler thủy lực 1 xi lanh

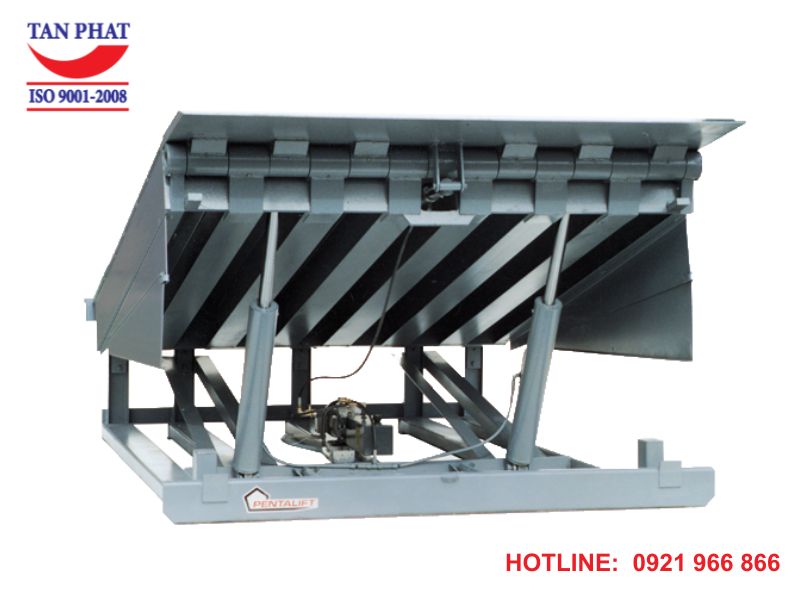

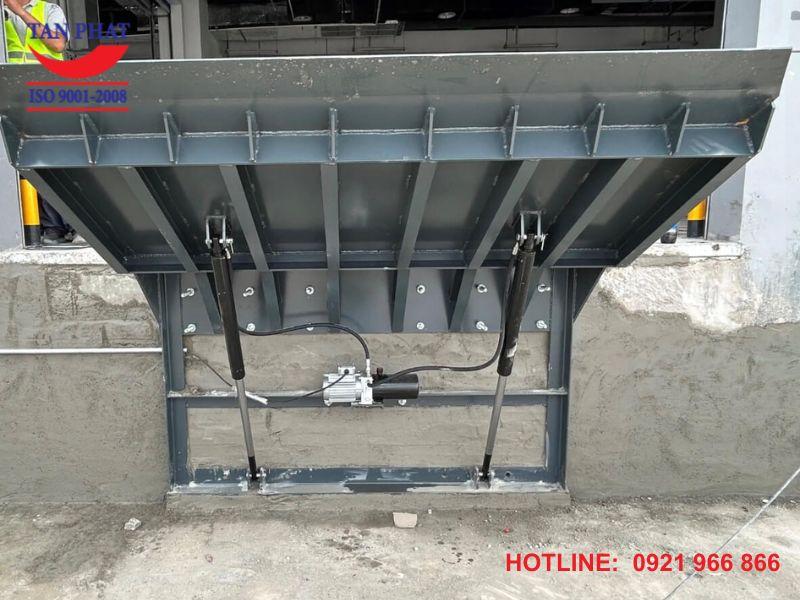

Dock leveler thủy lực 2 xi lanh

Sàn nâng thủy lực 2 xy lanh giúp việc vận hành trở nên trơn tru và êm ái hơn. Sản phẩm này là dòng cải tiến hơn loại 1 xy lanh với kích thước lớn hơn. Sàn nâng thủy lực xi lanh kép có độ ổn định, bền chắc và chống rung rất tốt. Sản phẩm đảm bảo an toàn, hạn chế rủi ro hơn nhưng giá thành sẽ cao hơn loại sàn nâng thông thường.

Hỗ trợ nâng hàng hóa có tải trọng max từ 6 – 14 tấn, phù hợp tại những khu vực có tần suất vận chuyển hàng hóa liên tục.

sàn nâng thủy lực xi lanh kép

Dock leveler thủy lực 2 xi lanh

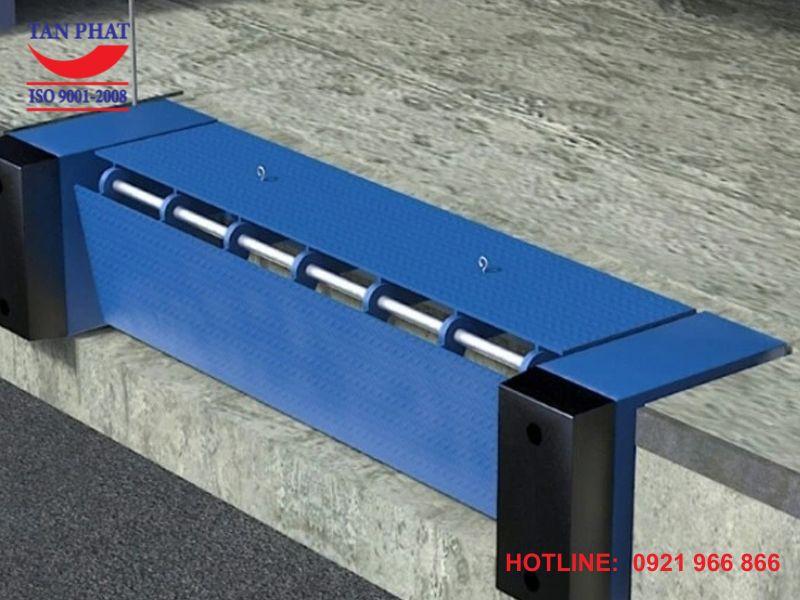

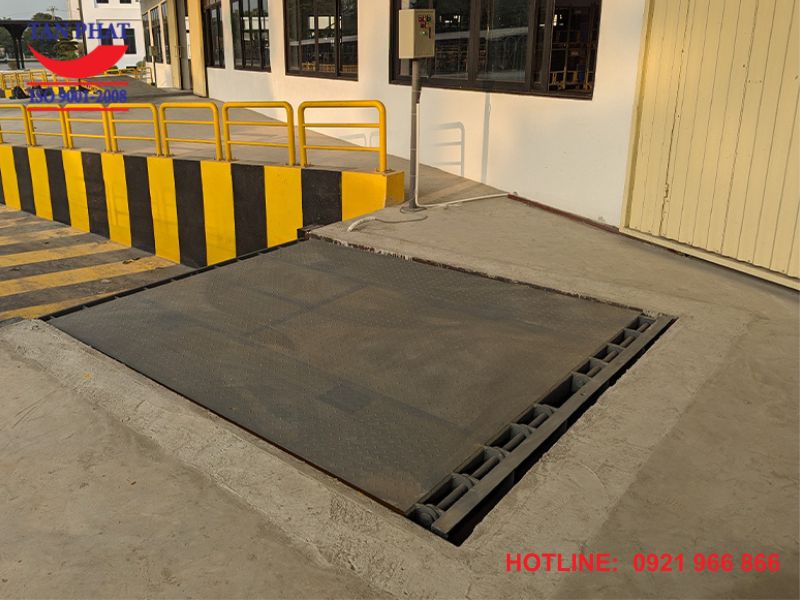

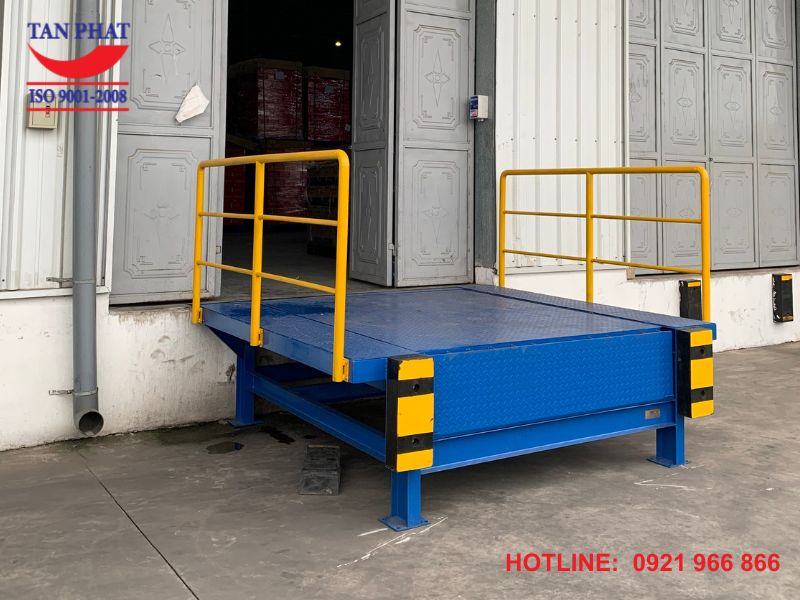

Mini dock leveler - sàn nâng loại nhỏ

Sàn nâng thủy lực loại nhỏ được sử dụng chủ yếu tại những nhà kho, nhà máy có lượng hàng hóa trọng lượng nhỏ.

Sản phẩm này khác hoàn toàn với dòng dock cơ bản. Mini Dock Leveler có kích thước nhỏ gọn với mức tải trọng max là 4 tấn

sàn nâng loại nhỏ

Mini dock leveler

6. Những ưu điểm khi sử dụng sàn nâng thủy lực

Khi trải nghiệm sử dụng sàn nâng thì rất nhiều quý khách hàng đều đánh giá khá cao về thiết bị dock này. Bởi sàn nâng hỗ trợ rất nhiều trong quá trình vận chuyển, không mất quá nhiều thời gian và công sức để vận chuyển hàng cũng như tiết kiệm được chi phí xây dựng cho nhà xưởng. Có thể sử dụng về lâu về dài khi chỉ đầu tư một lần.

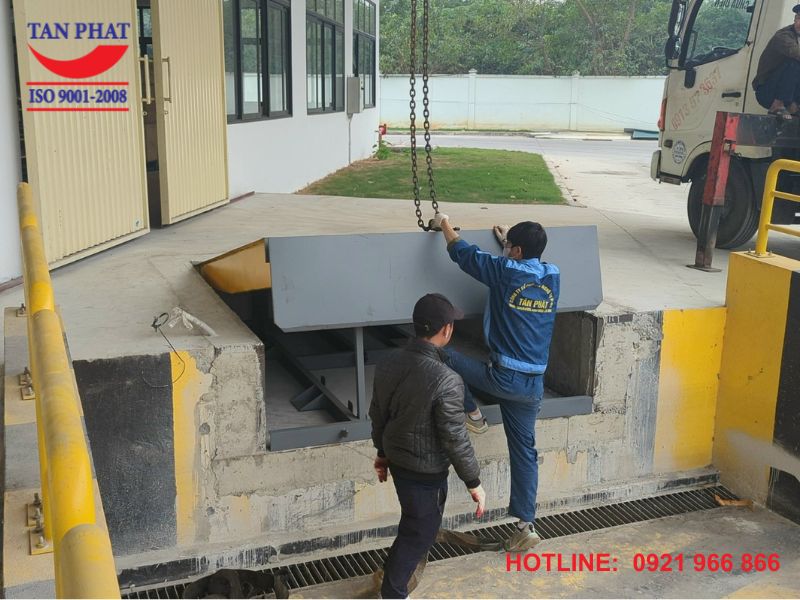

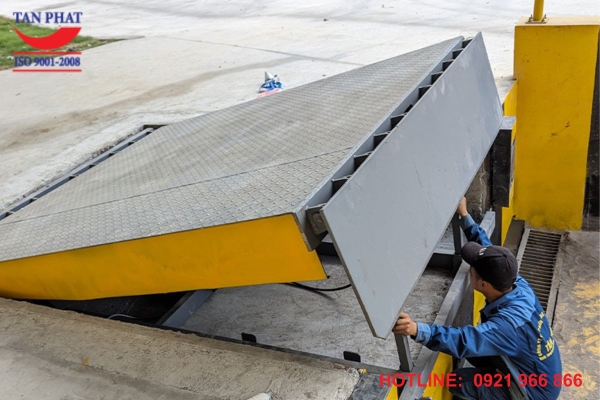

Sử dụng sàn nâng thủy lực

Sử dụng sàn nâng thủy lực

Hiện sàn nâng đang được rất nhiều quý khách hàng tin tưởng và lựa chọn bởi những ưu điểm sau:

  • Sàn nâng vô cùng bền bỉ và chắc chắn cùng khả năng chịu tải trọng lên tới 14 tấn. Giúp giải quyết đa dạng những yêu cầu sử dụng của từng quý khách hàng

  • Sàn nâng tiêu chuẩn với 2 xi lanh hỗ trợ chống sự biến dạng cũng như chống lại những sự cố không mong muốn.

  • Mặt sàn nâng được thiết kế chống trơn trượt giúp đảm bảo an toàn trong quá trình di chuyển bốc dỡ hàng.

  • Cấu tạo dock leveler khá đơn giản, người dùng có thể dễ dàng vệ sinh, bảo hành hay bảo trì thiết bị.

  • Sàn nâng hoạt động chỉ với các thao tác vận hành đơn giản.

  • Dock với đa dạng mẫu mã, kích thước, màu sắc, đáp ứng mọi nhu cầu sử dụng của quý khách hàng.

  • Có giá thành vô cùng hợp lý.

7. Cách lựa chọn Dock Leveler phù hợp

Sàn nâng thủy lực có nhiều mức tải trọng như Dock 6 tấn, 8 tấn, 10 tấn, 12 tấn,...dựa trên nhu cầu sử dụng của khách hàng. Để đưa ra lựa chọn chính xác, người mua đang tìm hiểu về thiết bị cần trả lời các câu hỏi: Ứng dụng sàn nâng trong lĩnh vực nào? Tần suất dùng là bao nhiêu/ngày? Sau đó mới đưa ra giải đáp cho các vấn đề sau:

  • Kích thước xe chở hàng: Kích thước của mặt sàn nâng hạ cần phù hợp với kích thước xe chở hàng để chắc chắn xe nâng có thể ra vào một cách thuận tiện.

  • Tải trọng: Sàn nâng phải có khả năng chịu mức tải trọng của xe nâng và hàng hóa để đảm bảo độ an toàn tối đa, tránh bị biến dạng hoặc gây hỏng các linh kiện, phụ kiện trong suốt thời gian dài sử dụng.

  • Chất liệu: Lựa chọn chất liệu cao cấp sẽ tăng tính bền bỉ và không hoen gỉ trước các tác động của thời tiết.

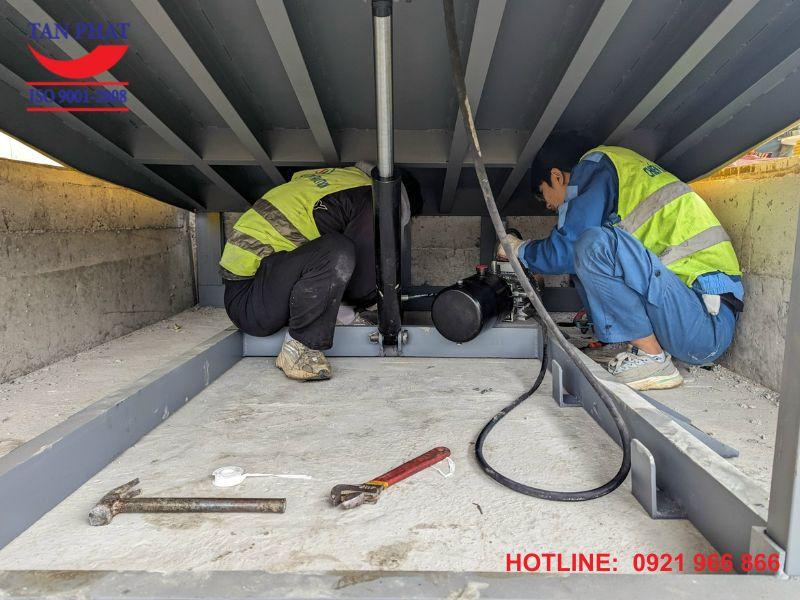

Sàn nâng thủy lực Tân Phát

Sàn nâng lên Container được cấu tạo bởi các bộ phận có tính an toàn cao và ổn định theo thời gian dài sử dụng

8. Giá thành của sàn nâng Dock Leveler là bao nhiêu?

Dock Leveler có giá thành dao động từ 50 triệu - 80 triệu, phụ thuộc phần lớn vào yêu cầu thông số kỹ thuật của sản phẩm, số lượng sàn nâng đặt mua, chi phí vận chuyển, lắp đặt và một số phụ kiện khác theo kèm. Hiện nay, Tân Phát đang sản xuất và giao bán trên thị trường các loại sàn nâng chính sau:

Kích thước

Tải trọng

2000x2000x600mm

6 tấn

2000x3000x600mm

8 tấn

Tham khảo chi tiết các sản phẩm liên quan tại:

9. Liên hệ đặt mua sàn nâng Dock Leveler chất lượng, giá cạnh tranh

Công ty chuyên sản xuất sàn nâng Dock Leveler và các thiết bị tự động hóa đạt chuẩn Châu Âu

Tân Phát có gần 20 năm hoạt động trong lĩnh vực, đã khẳng định được vị trí trên thị trường Việt Nam và nhận sự tin cậy lớn từ các doanh nghiệp, tổ chức lớn nhỏ, chủ thầu, chủ đầu tư,...Công ty hân hạnh mang tới cho khách hàng các chính sách, dịch vụ chuyên nghiệp như sau:

  • Đội ngũ kỹ thuật viên được đào tạo bài bản và tư vấn tận tình về các thông số, cách vận hành của Dock Leveler.

  • Cung cấp giải pháp sàn nâng hạ phù hợp với nhu cầu sử dụng và ngân sách của khách hàng.

  • Nhận thiết kế, sản xuất và thi công lắp đặt theo yêu cầu.

  • Gia công vật liệu chất lượng cao với mức giá cạnh tranh.

  • Giao thiết bị tới tận chân công trình.

Vậy khách hàng đang quan tâm và muốn nhận báo giá chi tiết của sàn nâng Dock Leveler, hãy liên hệ trực tiếp theo cách thức chi tiết dưới đây hoặc điền thông tin cần tư vấn vào bảng dưới. Tân Phát hân hạnh được phục vụ và đồng hành cùng quý khách hàng!
