Hiện nay, xi lanh thủy lực được coi là một trong những thiết bị không thể thiếu trong đa dạng các dòng máy móc công nghiệp. Tuy là một phần quan trọng trong quá trình vận hành thiết bị nhưng vẫn còn những thắc mắc như: xi lanh thủy lực là gì, cấu tạo, nguyên lý hoạt động, thông số xi lanh ra sao,.. Hãy tham khảo nội dung sau đây cùng Tân Phát để biết chi tiết về xi lanh thủy lực ngay nhé!
NỘI DUNG CHÍNH
|
1. Xi lanh thủy lực là gì? (hydraulic cylinder) 2. Cách tính thông số xi lanh thủy lực chi tiết |
1. Xi lanh thủy lực là gì? (hydraulic cylinder)
Xi lanh thủy lực là một bộ phận chính trong hệ thống truyền động với nhiệm vụ chuyển đổi năng lượng các chất lỏng thủy lực thành động năng. Lực sẽ được tạo ra từ quá trình đó và thực hiện những chức năng chính như: nâng, hạ, ép ,nén, kéo, đẩy, nghiền,... phục vụ nhu cầu của con người.
Xi lanh còn được gọi với tên gọi khác như: ben thủy lực, ben dầu,... Các bạn sẽ dễ dàng bắt gặp xi lanh thủy lực tại những hệ thống thủy lực như: sàn nâng hạ thủy lực- dock leveler, cầu dẫn xe nâng, máy cẩu, máy ép, bàn nâng thủy lực,... hay những thiết bị nâng hạ thủy lực khác.
Một hệ thống thủy lực sẽ bao gồm rất nhiều thành phần, có thể kể đến như: thùng chứa, van các loại, motor, xi lanh, bơm thủy lực, lọc dầu, ống dẫn,...

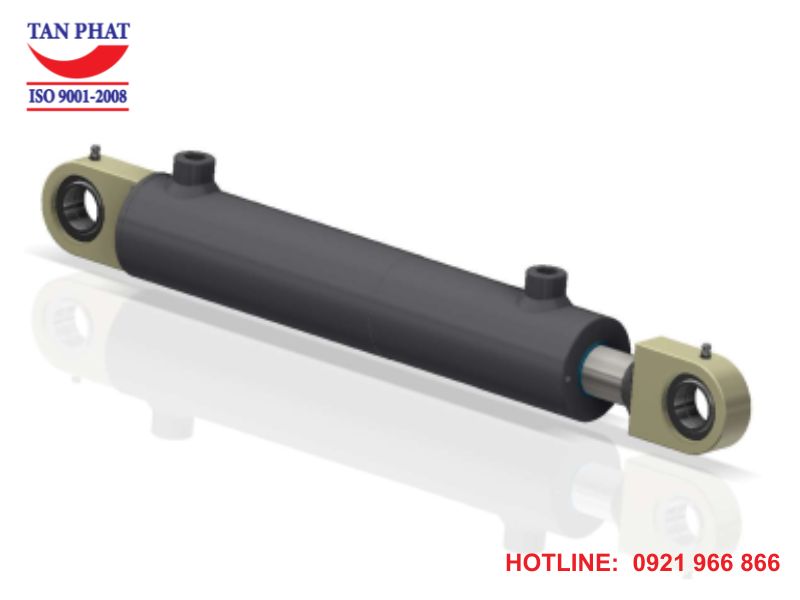

Xi lanh thủy lực là gì?
2. Cách tính thông số xi lanh thủy lực chi tiết
Hiện nay, trên thị trường có rất nhiều dòng xi lanh thủy lực với đa dạng mẫu mã, kích thước, chủng loại,... do đó để biết được xi lanh có phù hợp với thiết bị hay nhu cầu sử dụng của mình hay không, quý vị cần tính toán sơ bộ một vài thông số xi lanh thủy lực như sau:
-
A1 = 3.14*D2 /4: (A1: Diện tích không có cần D: đường kính trong của xi lanh thủy lực)
-
A2 = 3.14*d2 (A2: diện tích cần, d: đường kính cần piston)
-
A3 = A1 – A2 (A3: điện tích vành khăn)
-
F = A*P (F: Lực tác động lên xi lanh, A: diện tích có ích, P: áp suất môi trường)
-
Q = A*v ( Q = l/phút: Lưu lượng cần cung cấp, v = m/phút: vận tốc chuyển động của piston, A = dm2 )
Cách tính thông số xi lanh thủy lực
3. Cấu tạo xy lanh thủy lực
Để sử dụng thiết bị thủy lực một cách hiệu quả, chính xác và đảm bảo an toàn khi vận hành tránh những sự cố không mong muốn xảy ra, các bạn nên hiểu rõ cấu tạo xi lanh thủy lực và dưới đây là cấu tạo chi tiết của một xi lanh thủy lực:
Ống xi lanh:
Ống xi lanh thủy lực còn được gọi với tên gọi khác là thùng xi lanh, với thiết kế dạng hình trụ tròn liền mạch có chức năng chính là chứa và giữ áp suất xi lanh thủy lực.
Ống xi lanh còn có nhiệm vụ khác đó là chứa piston.
Với thiết kế mài nhẵn, bề mặt có thể đạt độ hoàn thiện từ 4-16 microinch.
Đế hoặc nắp hình trụ:
Đế hay còn gọi là nắp với thiết kế hình tru, nối liền với thân xi lanh thủy lực bằng bu lông, thanh tie hay có thể bởi hàn xì. Đế với nhiệm vụ đi kèm buồng áp suất ở một đầu.
Đế xy lanh và ống xy lanh được nối với nhau bởi seal tĩnh.
Người sử dụng có thể xác định được kích thước của đế xy lanh thông qua thông số ứng suất.
Đầu xi lanh
Đầu xi lanh (cylinder head) được nối với xi lanh qua bu lông hoặc thanh tie và là bộ phận nắm giữ nhiệm vụ đi kèm với buồng áp suất ở phía đầu còn lại.
Tùy vào từng dòng xi lanh thủy lực mà đầu xi lanh có thể chứa niêng phong que phù hợp.
Piston (Pít-tông)
Piston là một trong những thành phần với vai trò quan trọng nhất trong một hệ thống xi lanh thủy lực. Pít-tông với nhiệm vụ phân tách những vùng áp lực trong xi lanh.
Piston sẽ được gia công, thiết kế sao cho phù hợp với các phốt, seal, kim loại đàn hồi.

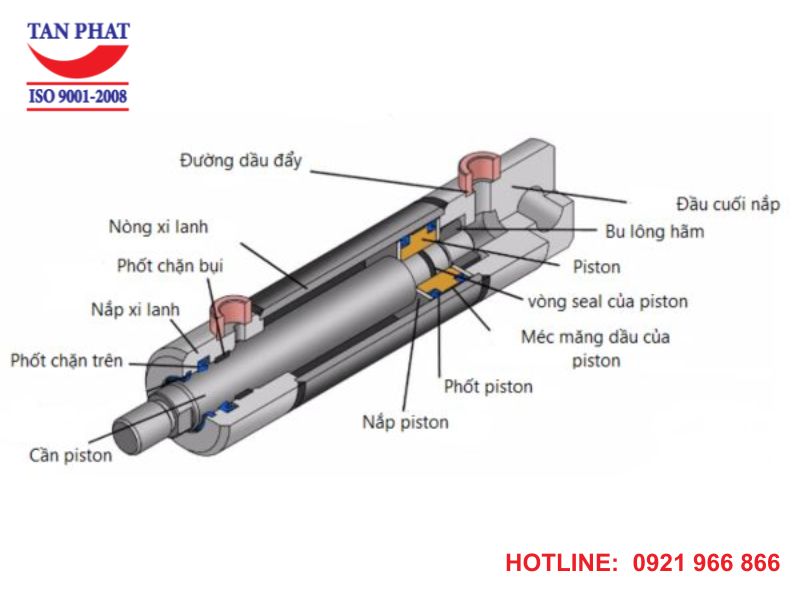

Cấu tạo xi lanh thủy lực
>> Tham khảo:
Thanh piston (piston rod)
Thanh piston thường được làm bởi thép hoặc thép mạ crom với độ cứng cáp và đảm bảo chống ăn mòn tốt nhất.
Thanh piston với nhiệm vụ kết nối thiết bị truyền động với những thành phần khác của cả hệ thống thủy lực nhằm thực hiện nhiệm vụ cụ thể theo yêu cầu.
Nhằm hạn chế tối đa sự rò rỉ, các thanh piston được thiết kế bóng mịn, nhẵn và được đính kèm seal. Trong những xi lanh thủy lực 2 đầu, thanh piston sẽ kéo dài 2 phía pít tông và ra tới 2 đầu ống.
Con dấu (seal)
Để chế tạo ra loại con dấu (seal) phù hợp với xi lanh thủy lực, người ta thường căn cứ vào nhiệt độ môi trường, nhiệt độ của dầu hay những ứng dụng, áp suất làm việc của xi lanh,...
Khả năng chịu nhiệt của con dấu phụ thuộc khá nhiều vào chất liệu cấu thành nên nó.
Hiện nay, trên thị trường có rất nhiều loại con dấu khác nhau ví dụ như: con dấu Fluorocarbon viton với mức chịu nhiệt độ cao còn con dấu Elastomer chịu nhiệt độ thấp hơn.
Một số thành phần khác
Ngoài những bộ phận kể trên thì xi lanh thủy lực còn gồm những bộ phận khác như: bạc đạn, bu lông, tấm bích, vít khóa,...
Tất cả những thành phần này tạo nên một hệ thống xi lanh thủy lực hoàn chỉnh và đều được kết nối chặt chẽ với nhau.
4. Nguyên lý hoạt động xi lanh thủy lực
Xi lanh thủy lực hoạt động với nguyên lý khá đơn giản. Bằng cách sử dụng chất lỏng không nén được, lực sẽ được áp dụng tại một thời điểm và chuyển tới một địa điểm khác. Có thể hiểu đơn giản theo cách khác đó là lực do xi lanh tạo ra đều do chất lỏng thủy lực và thường là dầu, nhớt,...
Khi xi lanh thủy lực được lắp vào hệ thống thủy lực cụ thể nào đó thì sẽ có nguyên lý vận hành khác nhau. Cụ thể như sau:
Hệ thống thủy lực 1 xy lanh:
Với hệ thống sử dụng 1 xi lanh thủy lực, dầu sẽ được bơm thủy lực bơm vào trong van nhằm truyền vào trong của xi lanh. Piston của xi lanh thủy lực có thể di chuyển và thực hiện nhiệm vụ chuyển hóa năng lượng dầu thành động năng nhờ áp suất của dầu thủy lực, tiến hành thực hiện nhiệm vụ cụ thể.

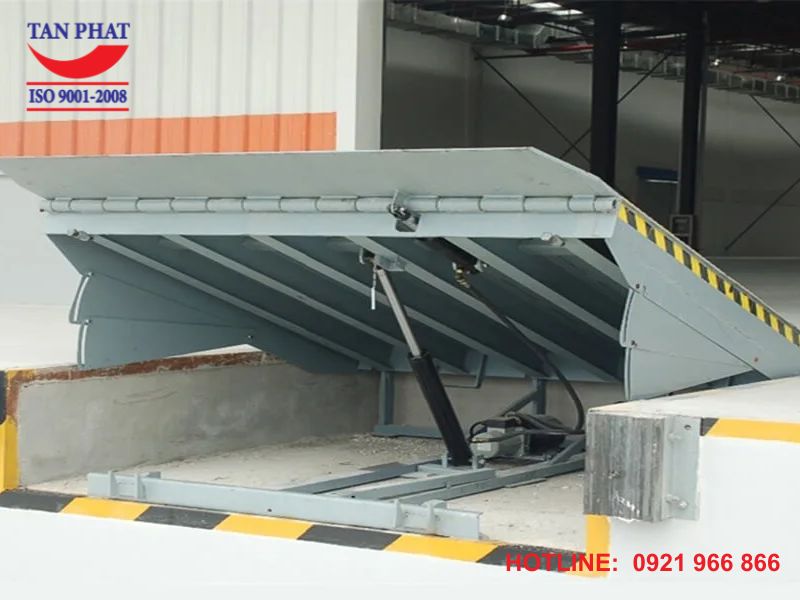

Sàn nâng thủy lực với hệ thống thủy lực 1 xilanh
Hệ thống thủy lực sử dụng hai xy lanh:
Ở hệ thống thủy lực với 2 xi lanh, 2 piston sẽ được kết nối với nhau bởi ống dẫn dầu thủy lực. Dầu thủy lực sẽ được cung cấp đầy ống xi lanh. Khi piston thứ nhất có lực tác động sẽ được truyền tới piston thứ 2. Do sử dụng dầu không nén được nên lực ở pít tông thứ 2 rất lớn. Lực sẽ được tác động ra ngoài thực hiện nhiệm vụ theo từng yêu cầu của từng thiết bị.

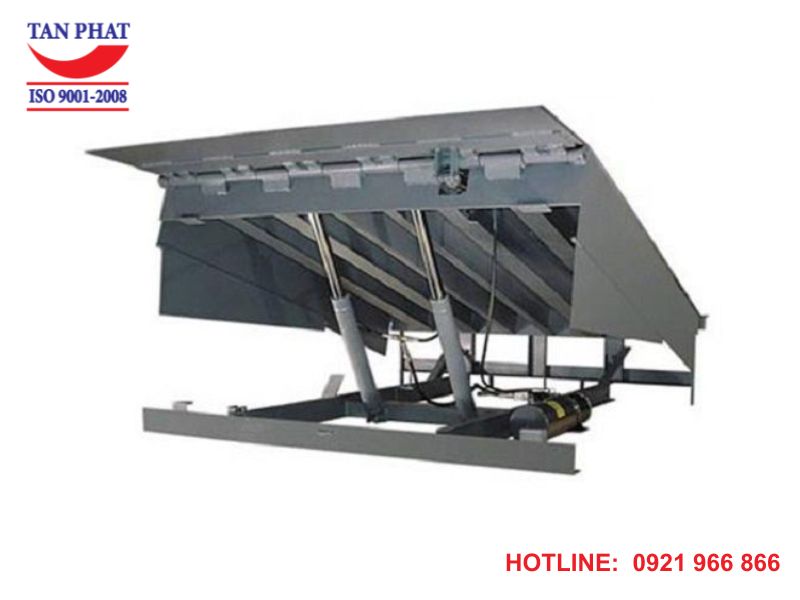

Dock leveler sử dụng 2 xi lanh thủy lực
>> Tham khảo: Các loại xi lanh thủy lực phổ biến hiện nay
5. Ứng dụng xi lanh thủy lực
Hệ thống xi lanh thủy lực được coi là một phần khá quan trọng trong các ngành công nghiệp hiện nay. Một vài ứng dụng phổ biến:
-
Công nghiệp chế tạo, sản xuất gỗ
-
Trong những loại xe chở hàng, chở thiết bị,...
-
Các loại máy đào, máy ủi, máy xúc,...
-

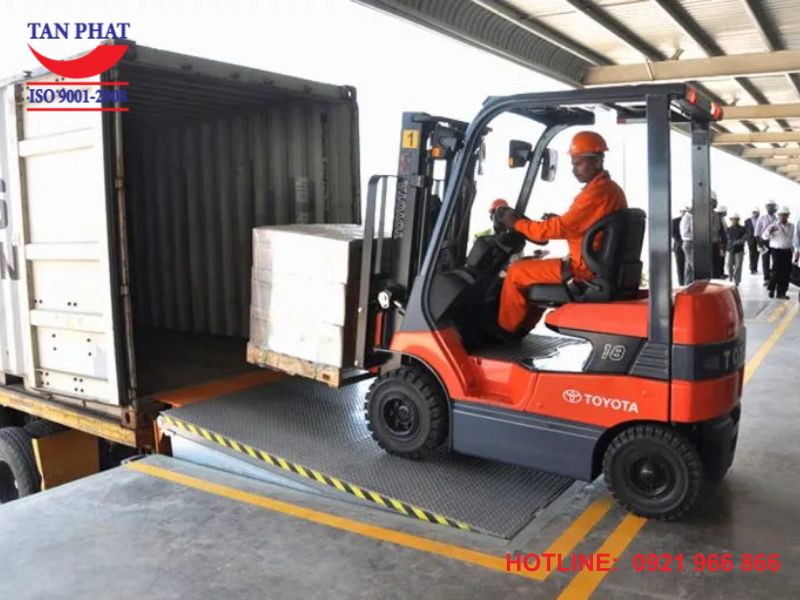

Trong các thiết bị nâng hạ thủy lực: sàn nâng dock leveler, cầu dẫn xe nâng, bàn nâng thủy lực,...

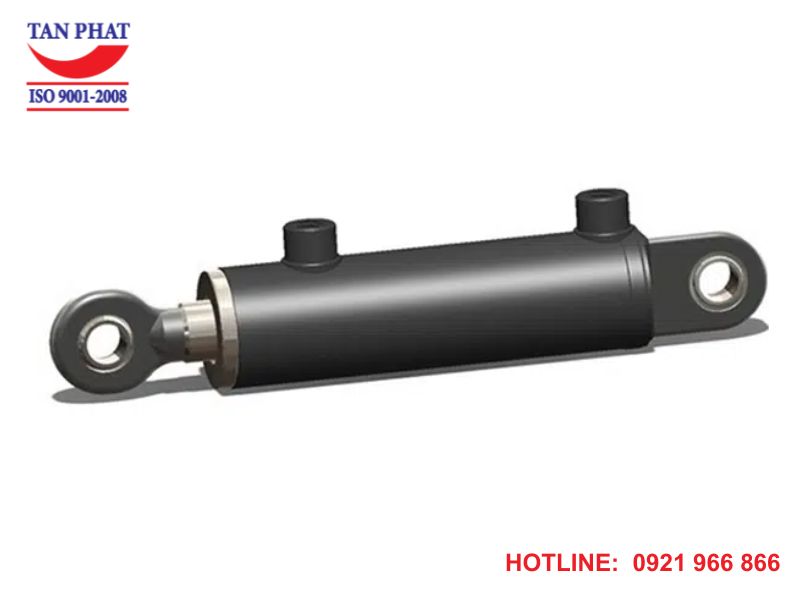

Ứng dụng của ben thủy lực
Trên đây là toàn bộ những thông tin chi tiết nhất liên quan tới xi lanh thủy lực.Hy vọng qua những gì Tân Phát vừa chia sẻ sẽ giúp người dùng hiểu rõ được xi lanh thủy lực là gì, cũng như những thông tin chi tiết khác của xi lanh. Nếu quý vị và các bạn vẫn còn băn khoăn và không biết nên chọn loại xi lanh thủy lực nào để phù hợp với thiết bị cần dùng hãy liên hệ tới Tân Phát qua hotline: 0921 966 866, chúng tôi sẽ hỗ trợ, giải đáp ngay nhé!
Tân Phát - đơn vị hoạt động với gần 20 năm trên thị trường chuyên sản xuất, cung cấp các loại sàn nâng thủy lực, cầu dẫn xe nâng, cân điện tử các loại,... cùng những thiết bị thủy lực trong đó có xi lanh thủy lực. Chúng tôi cam kết sẽ mang tới cho quý khách hàng những sản phẩm với chất lượng, giá thành tốt nhất cùng những chính sách ưu đãi hấp dẫn và bảo hành sản phẩm tới 24 tháng.
