Xi lanh thủy lực là một trong những loại xi lanh rất phổ biến hiện nay do lực mà dòng xi lanh này tạo ra có thể từ cả 2 phía. Để sử dụng thiết bị hiệu quả, tăng độ bền bỉ cũng như giảm thiểu được tối đa sự cố không mong muốn xảy ra thì tìm hiểu cấu tạo của xi lanh thủy lực nói chung và cấu tạo xi lanh thủy lực 2 chiều nói riêng là điều khá quan trọng. Hãy cùng Tân Phát tìm hiểu những thông tin hữu ích dưới đây ngay nhé!
NỘI DUNG CHÍNH
|
1. Xi lanh thủy lực 2 chiều là gì? 2. Cấu tạo xi lanh thủy lực 2 chiều |
1. Xi lanh thủy lực 2 chiều là gì?
Xi lanh thủy lực 2 chiều với tên gọi tiếng anh là “Double-acting hydraulic cylinder”, đây là loại xi lanh được thiết kế 2 chiều, thực hiện hoạt động đẩy, kéo trên cả 2 hành trình của xy lanh thủy lực.
-
Áp suất dầu sẽ được cấp vào 1 bên của xi lanh, lúc đó sẽ tạo ra lực đẩy và thực hiện đẩy cơ cấu hoạt động đến một vị trí nhất định.
-
Lực kéo sẽ được hình thành nếu áp suất dầu được cấp tại bên kia của xi lanh thủy lực và thực hiện kéo cơ cấu hoạt động về lại vị trí ban đầu.
Xi lanh thủy lực 2 chiều được sử dụng trong nhiều dòng máy móc, các hệ thống chạy bởi dầu hay nhiều ứng dụng công nghiệp khác.
Xi lanh thủy lực có thể thực hiện với 2 hành trình khác nhau và hoạt động khá hiệu quả do đó loại xi lanh này đang được rất nhiều quý khách hàng quan tâm, lựa chọn sử dụng.

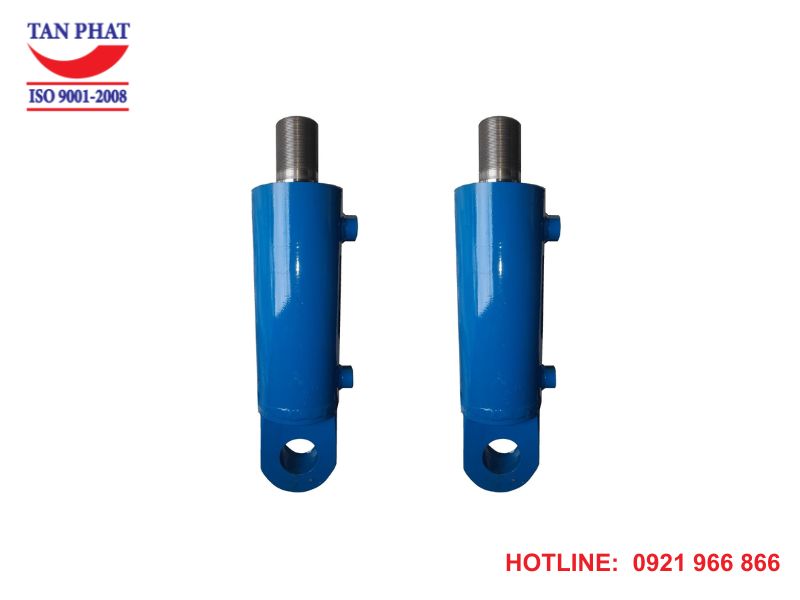

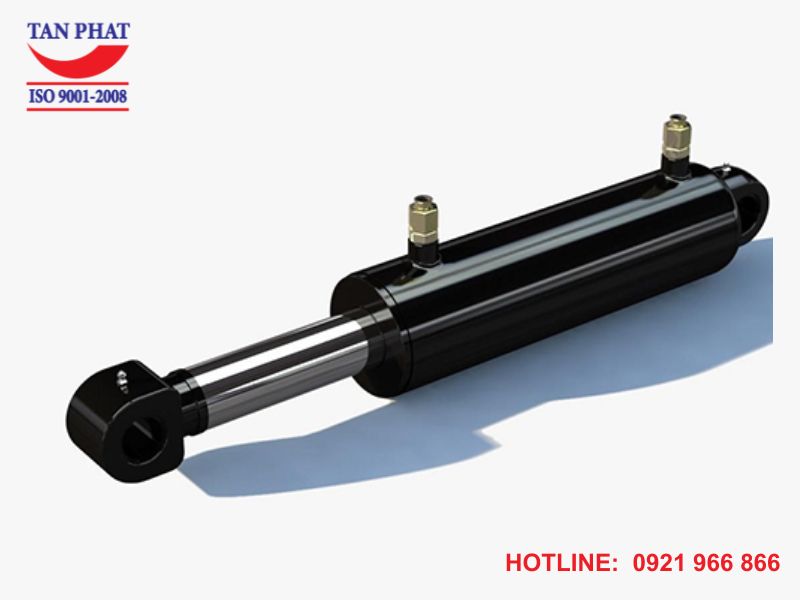

Xi lanh thủy lực 2 chiều
2. Cấu tạo xi lanh thủy lực 2 chiều
Xi lanh thủy lực 2 chiều với cấu tạo gồm nhiều bộ phận nhỏ khác nhau và chúng đều được liên kết chặt chẽ với nhau và tạo thành một xi lanh thủy lực 2 chiều hoàn chỉnh.
Mỗi thành phần cấu thành xi lanh, các nhà sản xuất vô cùng tỉ mỉ, cẩn thận trong cả quá trình gia công. Các thông số chi tiết của toàn bộ các thành phần đều phải chính xác, quá trình lắp ráp từ đó mà nhanh chóng, dễ dàng hơn, toàn bộ hệ thống khi đưa vào hoạt động vận hành trơn tru, êm mượt nhất.

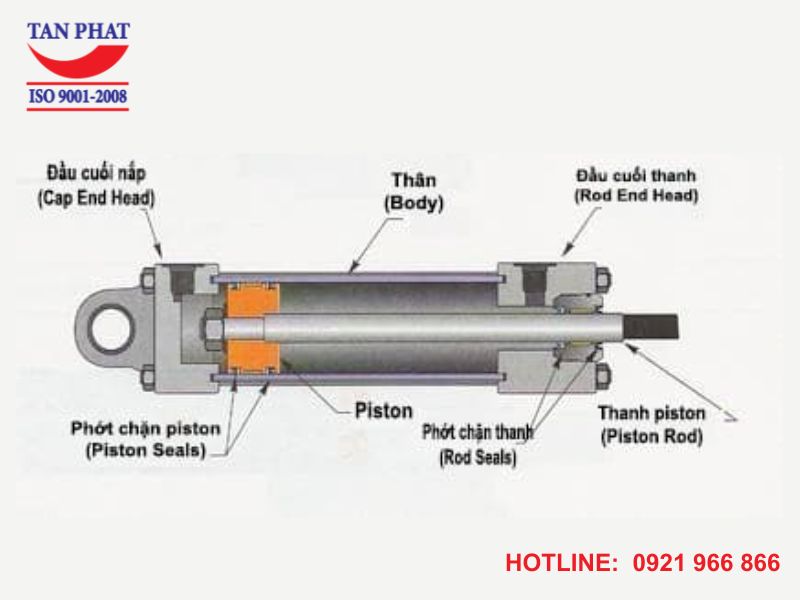

Cấu tạo xi lanh thủy lực 2 chiều
Chi tiết cấu tạo xi lanh thủy lực 2 chiều gồm:
Ống xi lanh thủy lực
-
Ống xi lanh thủy lực (ống ben thủy lực) được thiết kế có dạng hình trụ tròn liền mạch với chức năng chính là giữ và chứa áp suất.
-
Ống xi lanh được mài nhẵn mịn để bề mặt của xi lanh đạt độ hoàn thiện 4-16 microinch.
Đế hoặc nắp hình trụ
-
Đế với nhiệm vụ chính đi kèm buồng áp suất tại một đầu và được nối với thân của xi lanh qua hàn xì hay bằng bu lông.
-
Kích thước của nắp có thể được tính toán dựa trên thông số ứng suất.
Đầu xi lanh (Cylinder head)
-
Đầu xi lanh được liên kết với xi lanh thủy lực thông qua bu lông, liên kết với ống xi lanh bởi o-ring.
-
Tùy vào từng loại xi lanh mà đầu xi lanh sẽ có cấu tạo khác nhau. Xi lanh thủy lực 2 chiều với cấu tạo phức tạp hơn do có 2 lỗ cấp dầu vào xi lanh.
Piston
Piston là một thành phần cực kì quan trọng trong xi lanh thủy lực. Thanh piston sẽ được thiết kế sao cho phù hợp với các con dấu, phốt ben thủy lực. Xi lanh thủy lực 2 chiều sẽ sử dụng con dấu kép.

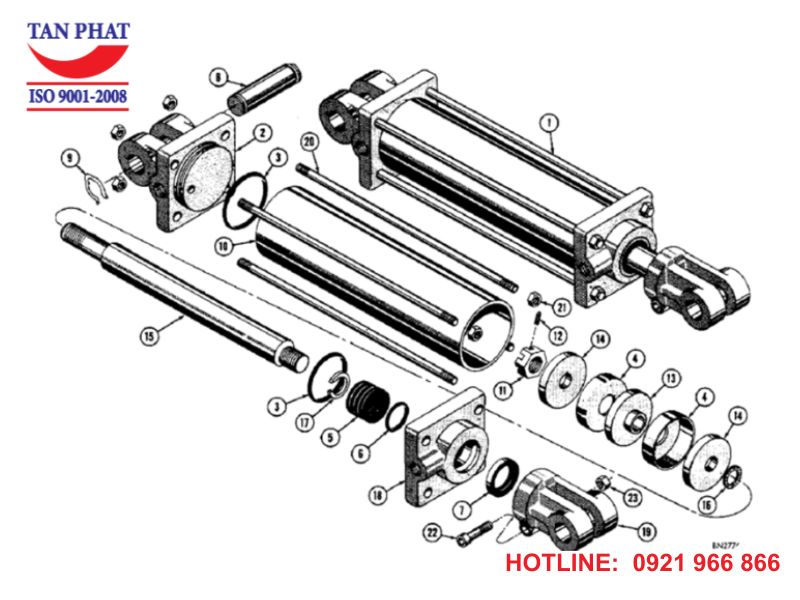

Các thành phần xi lanh thủy lực
Thanh piston (Piston rod)
-
Thanh piston được sử dụng nhằm kết nối thiết bị truyền thông với những thành phần của máy.
-
Thanh piston được thiết kế láng mịn và được đính kèm con dấu để tránh hư hỏng và hạn chế tối đa việc rò rỉ.
-
Đặc biệt, với xi lanh 2 chiều, thanh piston sẽ được thiết kế kéo dài từ 2 đầu ống tới 2 phía của piston.
Phớt (seal)
Phớt xi lanh thủy lực bao gồm: phớt thanh piston, phớt bụi, phớt tĩnh, phớt piston và vòng hỗ trợ hướng dẫn.
3. Ứng dụng xi lanh 2 chiều
Các ứng dụng phổ biến của xi lanh thủy lực 2 chiều
3.1. Xi lanh thủy lực 2 chiều cho thiết bị nâng hạ
Xi lanh 2 chiều được ứng dụng tạo lực đẩy, kéo nhằm nâng hạ những thiết bị nặng như: xe nâng, cần cẩu, thang máy, cầu dẫn xe nâng, dock leveler- sàn nâng hạ thủy lực giá tốt,...

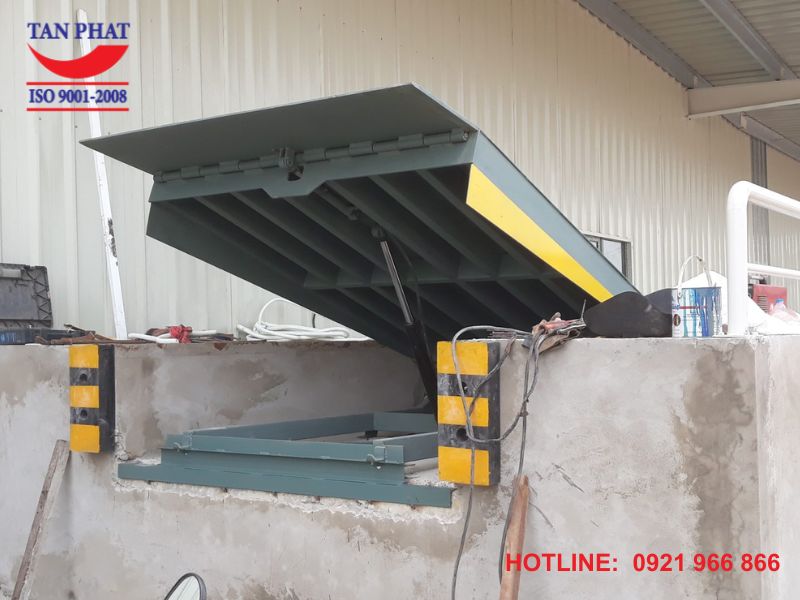

Xi lanh 2 chiều được Tân Phát sử dụng trong sàn nâng thủy lực
>> Xem ngay thông tin chi tiết sản phẩm tại: Xi lanh thủy lực
3.2. Xi lanh thủy lực cho máy ép thủy lực.
Máy móc sản xuất: Xi lanh được ứng dụng trọng các máy móc như: máy cắt, máy ép, máy khoan, chà nhám,...
Máy xây dựng: ứng dụng phổ biến trong các loại máy xúc, máy đào, máy xới đất,...
3.3. Các ứng dụng khác:
Xi lanh 2 chiều còn được ứng dụng trong nhiều thiết bị khác như: các thiết bị bôi trơn, thủy lực bơm, những thiết bị cân bằng tải trọng, ứng dụng xử lý rác thải,...
4. Lực đẩy của xi lanh thủy lực
Công thức tính lực đẩy xi lanh:
F = 3.14x Dx Dx P/ 400000
Trong đó:
-
F: lực ép xi lanh thủy lực, đơn vị tấn
-
D: Đường kính xilanh, đơn vị mm
-
p: Áp suất làm việc xilanh, đơn vị bar
5. Phân loại xi lanh thủy lực
Xi lanh thủy lực với nhiều loại khác nhau và được phân loại theo các tiêu chí:
-
Theo cách thức hoạt động
-
Theo hướng chuyển động
-
Theo đường kính piston
-
Theo loại đầu kết nối
-
Theo loại vật liệu
>> Tham khảo ngay: Các loại xi lanh thủy lực phổ biến hiện nay
Những loại xi lanh thủy lực phổ biến có thể kể đến:

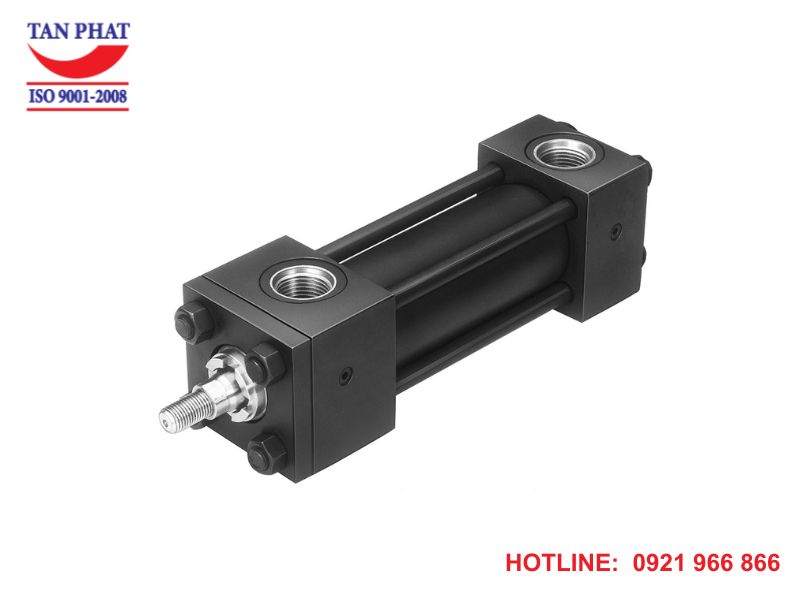

| Xilanh thủy lực đế vuông |  |

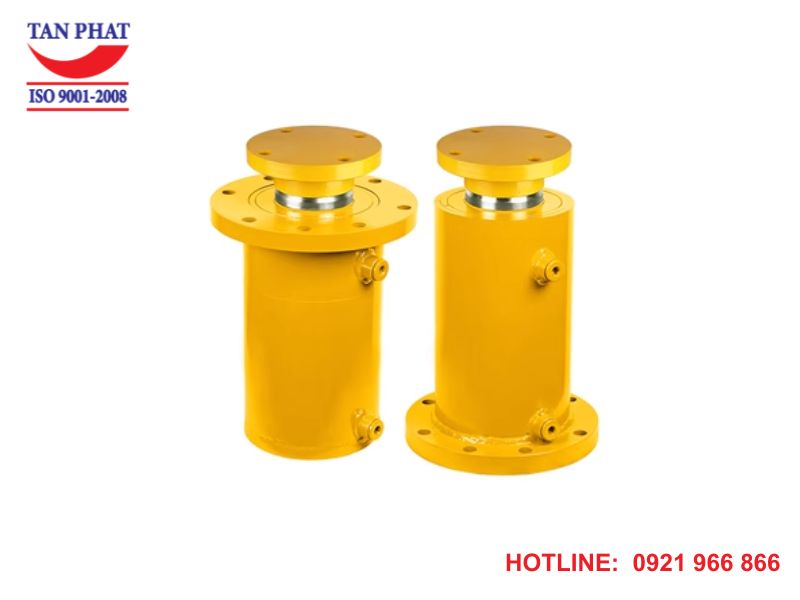

| Xilanh thủy lực tròn mặt bích |  |
| Xilanh thủy lực tròn một đầu chốt |  |

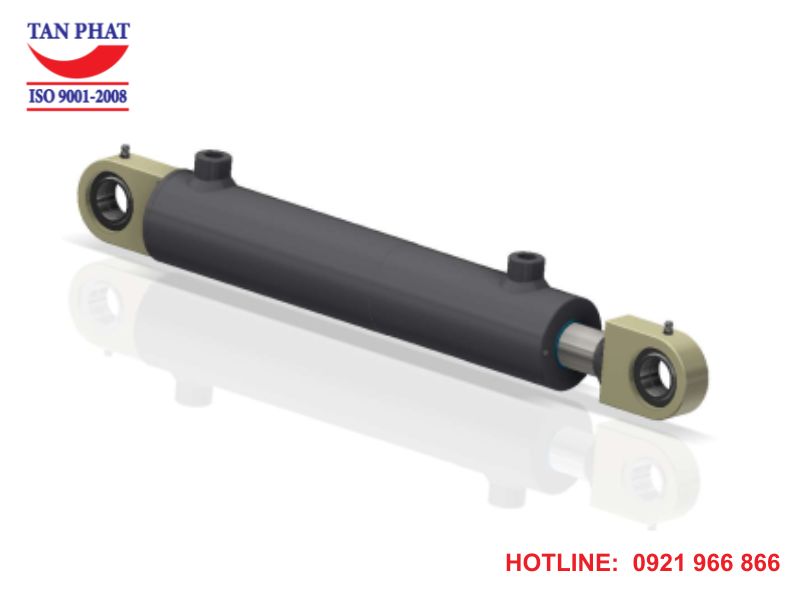

| Xilanh thủy lực tròn hai đầu chốt |  |
Tùy thuộc vào thiết bị sử dụng và mục đích sử dụng mà các dòng xi lanh thủy lực sẽ được thiết kế phù hợp nhằm đáp ứng được yêu cầu cũng như đảm bảo các tiêu chuẩn về an toàn trong từng ứng dụng cụ thể.
