Cấu tạo bàn nâng thủy lực và bản vẽ chi tiết

Bàn nâng thủy lực là dòng thiết bị nâng hạ không còn quá xa lạ trong những lĩnh vực có nhu cầu vận chuyển, bốc xếp hàng hóa với mức trọng lượng lớn, tần suất thường xuyên. Tuy nhiên về chi tiết cấu tạo bàn nâng thủy lực hay nguyên lý hoạt động,.. thì có lẽ không phải ai cũng nắm rõ. Hãy cùng Tân Phát tìm hiểu rõ hơn ở bài viết này nhé!

NỘI DUNG CHÍNH

1. Cấu tạo bàn nâng thủy lực

Bàn nâng thủy lực là dòng thiết bị với nhiệm vụ nâng hạ hàng hóa, vật phẩm, máy móc,... với đa dạng kích thước, mức trọng lượng,... Thiết bị có thể nâng hạ với mức trọng lượng lớn lên tới vài chục tấn.

Bàn nâng thủy lực hiện nay có rất nhiều mẫu mã khác nhau, tùy theo nhu cầu sử dụng hay nhà sản xuất mà cấu tạo sẽ có sự thay đổi. Tuy nhiên, cấu tạo bàn nâng thủy lực sẽ gồm 4 bộ phận chính như sau:

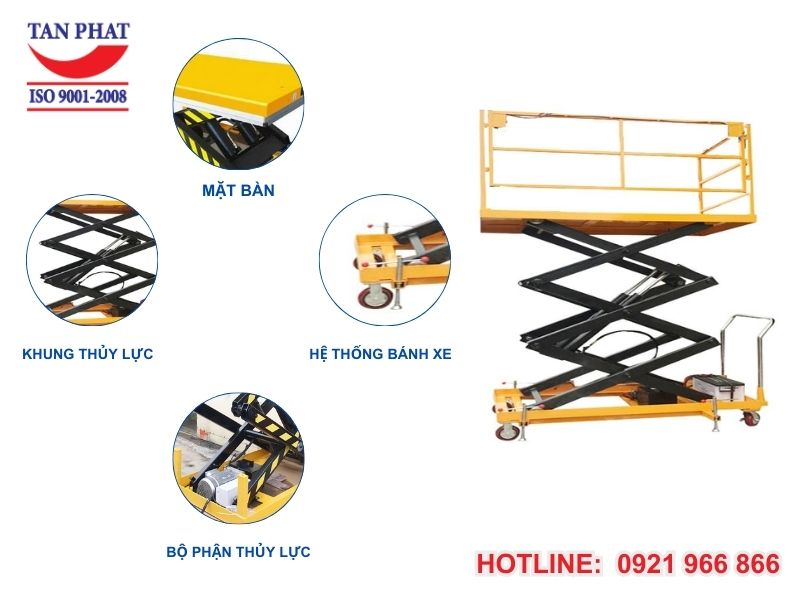

Cấu tạo bàn nâng thủy lực

1.1. Mặt bàn nâng

Mặt bàn nâng thường sẽ được chế tạo vô cùng chắc chắn và ổn định nhằm phục vụ nâng hạ lượng hàng hóa lớn. Mặt bàn nâng thường được làm bởi những vật liệu có độ chắc chắn, chịu lực cao với lớp sơn tĩnh điện chống ăn mòn, gỉ sét rất tốt.

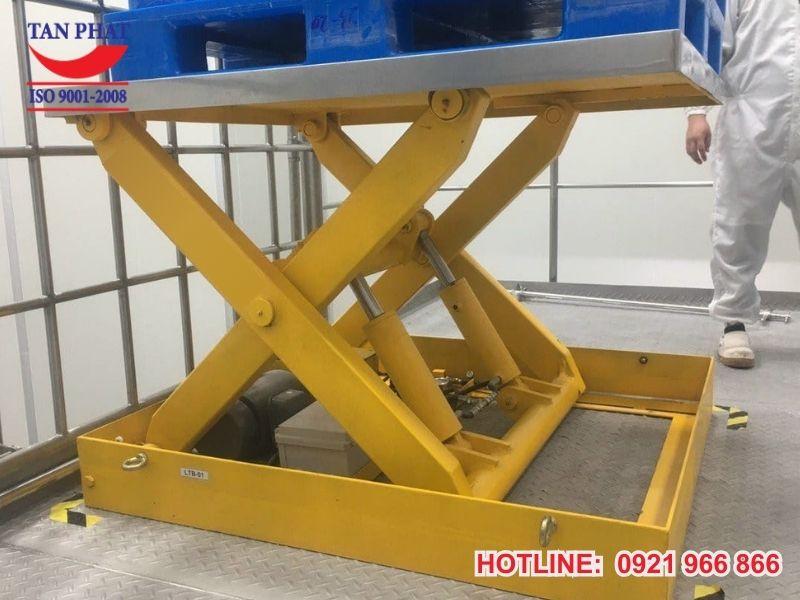

Bề mặt bàn nâng thủy lực với lớp sơn chống ăn mòn, gỉ sét cao

1.2. Khung thủy lực

Khung thủy lực hay còn gọi là bộ khung nâng hạ, đây là bộ phận chịu trách nhiệm đảm bảo an toàn cho toàn bộ hệ thống bàn nâng thủy lực trong suất quá trình hoạt động. Nhằm đảm bảo đáp ứng được yêu cầu về tải trọng nâng hạ, các liên kết của khung nâng cần được tính toán tỉ mỉ, chính xác.

Khi bàn nâng thủy lực vận hành, các thanh nâng sẽ chuyển động tạo kết cấu khung chữ X nâng hạ mặt bàn lên xuống với độ cao linh hoạt.

1.3. Bộ phận thủy lực

Trong cấu tạo bàn nâng thủy lực, bộ phận thủy lực đóng vai trò vô cùng quan trọng được xem là trung tâm của cả hệ thống bàn nâng. Xy lanh thủy lực sẽ được gắn với những thanh nâng. Khi bàn nâng thủy lực hoạt động, chất lỏng thủy lực sẽ được bơm vào xilanh từ đó giúp piston di chuyển tạo lực đẩy cho bàn nâng.

1.4. Hệ thống bánh xe

Hệ thống bánh xe giúp bàn nâng thủy lực di chuyển dễ dàng từ vị trí này qua vị trí khác vô cùng nhanh chóng và tiện lợi và có thể di chuyển bàn nâng với nhiều địa hình khác nhau.

Hệ thống bánh xe thường được làm bởi những vật liệu có độ bền bỉ cao và sở hữu khả năng chịu lực tốt như: PU, cao su, nilon,..

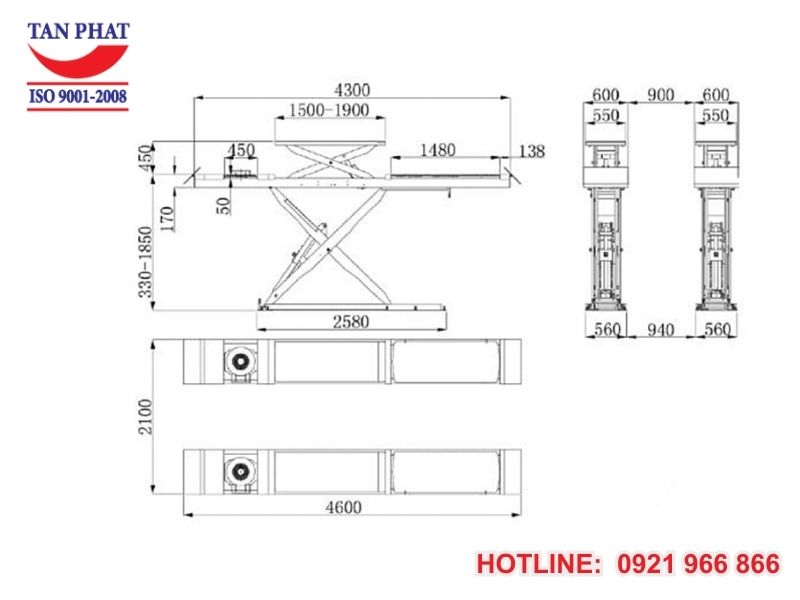

Bản vẽ bàn nâng thủy lực

2. Nguyên lý hoạt động

Bàn nâng thủy lực hoạt động theo nguyên lý nâng hạ thủy lực. Trong cấu tạo bàn nâng thủy lực: xilanh thủy lực, bơm thủy lực, van điều khiển,... sẽ hoạt động kết hợp với  nhau đưa bàn nâng vào vận hành. Chi tiết như sau:

• Đầu tiên, chất lỏng thủy lực (dầu thủy lực,...) được đẩy từ bình chứa tới ống dẫn do bơm thủy lực vận hành. Sau đó, chất lỏng thủy lực tới van điều khiển, lượng dầu sẽ được điều chỉnh sao cho phù hợp với mức tải trọng của bàn nâng thủy lực.

• Van điều khiển được kích hoạt, chất lỏng sẽ được đưa tới xilanh thủy lực. Piston bên trong xilanh sẽ bị đẩy lên do lực từ chất lỏng tác động. Bộ khung nâng từ đó sẽ bị tác động, mặt bàn nâng được đẩy lên cao.

• Khi bật ngược trở lại van điều khiển, chất lỏng sẽ hồi về bình chứa ban đầu. Phần khung nâng sẽ từ từ được thu lại, đồng thời mặt bàn nâng sẽ được hạ dần về vị trí mong muốn.

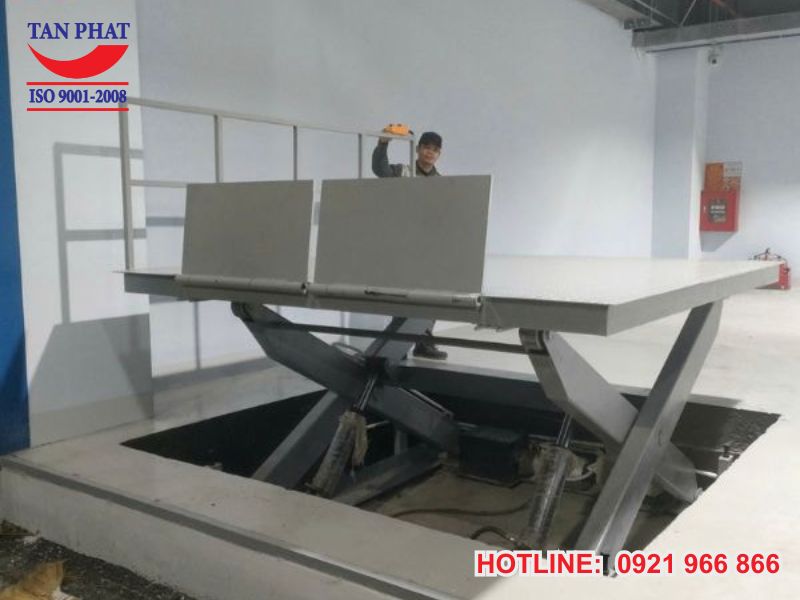

Nguyên lý hoạt động bàn nâng thủy lực

3. Ứng dụng của bàn nâng thủy lực

• Phục vụ, hỗ trợ vận chuyển hàng hóa, vật phẩm, tủ kệ, bàn ghế,... với kích thước lớn, cồng kềnh.

• Bàn nâng thủy lực được sử dụng tại những gara với nhiệm vụ nâng hạ xe máy, ô tô hỗ trợ công tác sửa chữa, bảo trì, bảo dưỡng xe.

• Ứng dụng tại những nhà kho, nhà máy sản xuất, cơ khí chế tạo,... Bàn nâng thủy lực được sử dụng chủ yếu để nnaag hạ những thùng hàng hóa, thiết bị, linh kiện với đa dạng kích thước, mức tải trọng.

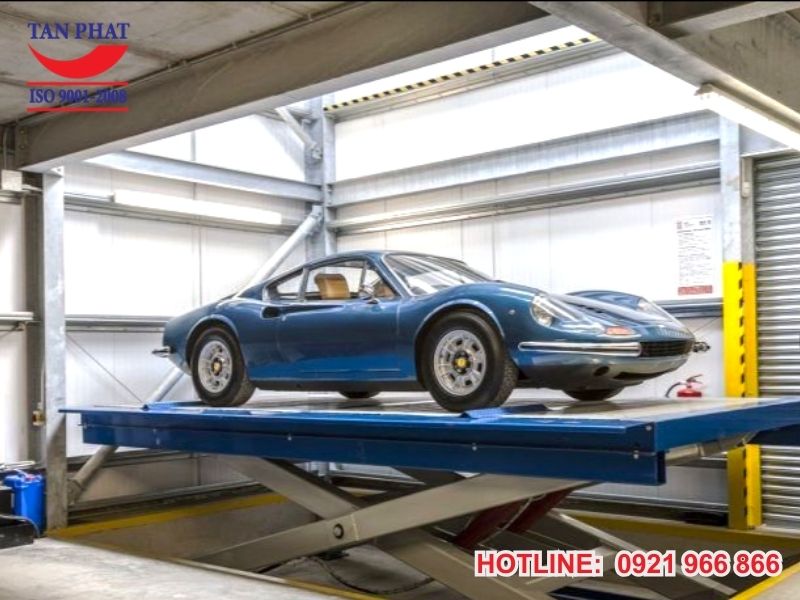

Ứng dụng của bàn nâng thủy lực


4. Các điều cần lưu ý khi vận hành bàn nâng thủy lực

Nhằm đảm bảo quá trình sử dụng bàn nâng thủy lực được hiệu quả, an toàn, người sử dụng cần một vài lưu ý như sau:

• Thông số kỹ thuật, cấu tạo bàn nâng thủy lực sẽ có sự khác biệt nhất định tùy thuộc vào nhà sản xuất cũng như nhu cầu sử dụng của từng quý khách hàng đã trao đổi với đơn vị sản xuất. Không nên vận hành bàn nâng thủy lực nâng hạ với mức tải trọng vượt mức tải trọng cho phép của thiết bị. Điều này có thể gây hư hỏng cho thiết bị, đồng thời có thể gây nguy hiểm đến con người cũng như hàng hóa.

• Nên đặt để hàng hóa chính giữa mặt bàn nâng tránh gặp sự cố khi vận hành, di chuyển.

• Khi thực hiện di chuyển bàn nâng thủy lực tới vị trí mong muốn cần cố định bánh xe, mở chế độ hãm để tránh tình trạng bàn nâng thủy lực bị nghiêng đổ.

• Cần thực hiện kiểm tra, vệ sinh, bảo trì, bảo dưỡng thiết bị định kỳ, trung bình sẽ tầm 1 lần/ năm.

>> Tham khảo: Những lưu ý khi sử dụng bàn nâng thủy lực

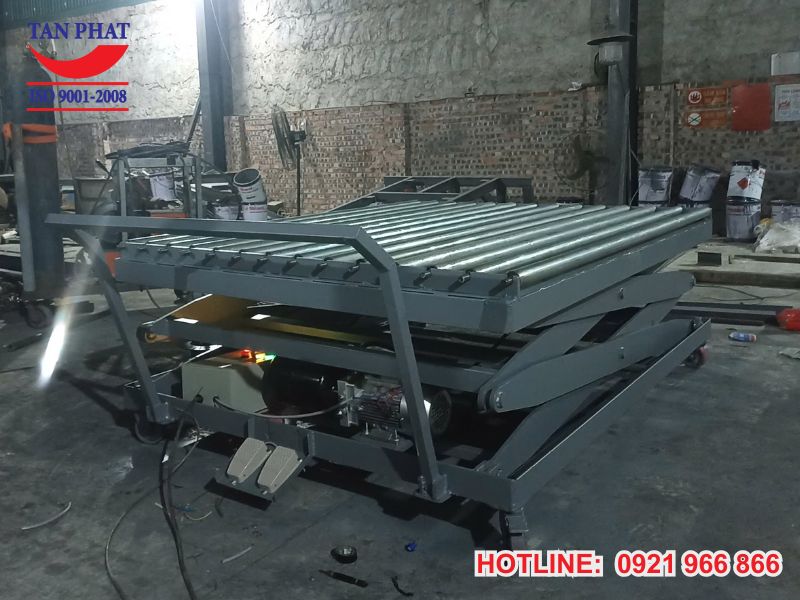

Các điều cần lưu ý khi vận hành bàn nâng thủy lực

5. Bàn nâng thủy lực giá bao nhiêu?

Như quý vị và các bạn có thể thấy bàn nâng thủy lực hiện nay có rất nhiều mẫu mã do đó mà giá thành cũng sẽ có sự chênh lệch.

Giá bán của bàn nâng thủy lực sẽ dao động từ 20 triệu đồng đến 100 triệu đồng, mức giá này có thể thấp hơn hoặc cao hơn tùy theo cấu hình, kích thước, mức tải trọng,... mong muốn sử dụng.

>> THAM KHẢO NGAY: Đơn vị sản xuất bàn nâng thủy lực uy tín, chất lượng

Nếu quý khách đang quan tâm tới sản phẩm bàn nâng thủy lực, hãy nhanh chóng liên hệ ngay với Tân Phát qua hotline: 0921.966.866, chúng tôi sẽ tư vấn, hỗ trợ báo giá chính xác nhất, nhanh nhất tới quý khách hàng.

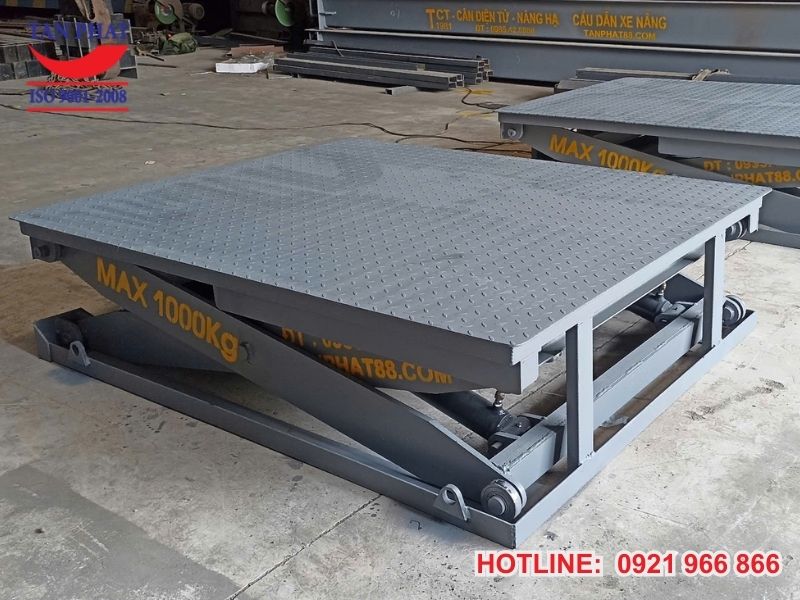

Bàn nâng thủy lực giá bao nhiêu?

6. Lời kết

Trên đây là toàn bộ những thông tin về cấu tạo bàn nâng thủy lực những thông tin liên quan tới dòng sản phẩm bàn nâng thủy lực. Hy vọng qua bài viết này, quý vị và các bạn đã có thêm những thông tin hữu ích. Nếu cần tư vấn, giải đáp thắc mắc vè bàn nâng thủy lực, hãy liên hệ ngay với chúng tôi nhé!
