Bộ cộng tín hiệu loadcell

Liên hệ
  • Cổng kết nối: 4, 6, 8 loadcell

  • Ứng dụng: Dùng để kết nối các loadcell của hệ thống cân dùng nhiều hơn 1 loadcell

  • Vỏ được làm bởi INOX hoạt động tốt trong cả những môi trường khắc nghiệt

Bộ cộng tín hiệu loadcell được Tân Phát nhập khẩu và phân phối đa dạng loại thiết bị với chất lượng và giá thành tốt nhất đảm bảo nhập khẩu chính ngạch.

NỘI DUNG CHÍNH

1. Tổng quan bộ cộng tín hiệu

2. Thông số kỹ thuật và ứng dụng các loại bộ cộng tín hiệu

    2.1. Bộ cộng tín hiệu 4 loadcell

    2.2.  Bộ cộng tín hiệu 6 loadcell

    2.3. Bộ cộng tín hiệu 8 loadcell

3. Mua bộ cộng tín hiệu ở đâu uy tín, chất lượng

1. Tổng quan về bộ cộng tín hiệu loadcell

  • Cổng kết nối: 4, 6, 8 loadcell

  • Ứng dụng: Dùng để kết nối các loadcell của hệ thống cân dùng nhiều hơn 1 loadcell

  • Vỏ được làm bởi INOX hoạt động tốt trong cả những môi trường khắc nghiệt

  • Thiết bị còn có tên khác như: hộp nối, junction box,...

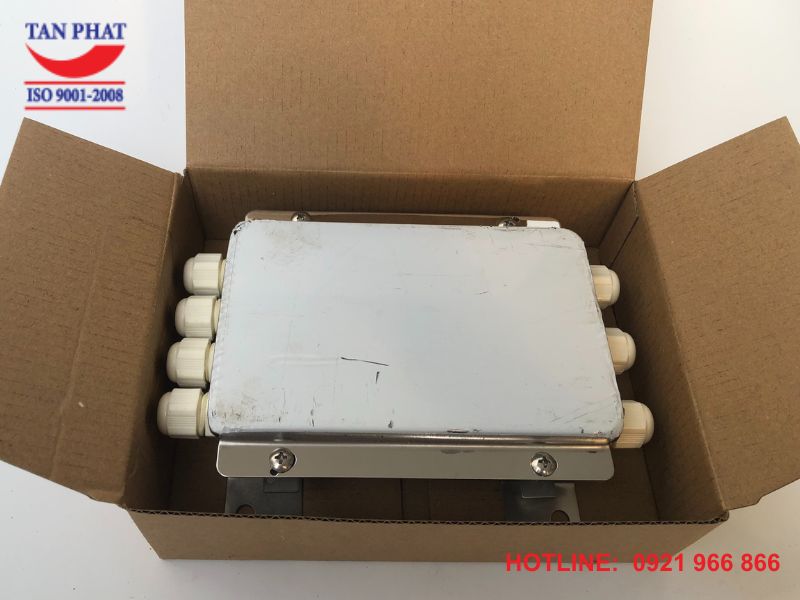

bộ cộng tín hiệu loadcell

Hình ảnh: bộ cộng tín hiệu loadcell

2. Thông số kỹ thuật và ứng dụng chi tiết của các loại bộ cộng tín hiệu

2.1. Bộ cộng tín hiệu 4 loadcell

Model

TPS-JB4-K

Chức năng chính

Kết nối 4 loadcell

Kích thước (dài x rộng x cao)

(20x135x45)mm

Chất liệu hộp đựng

Inox / thép

Cấp bảo vệ

IP65

Phương pháp chỉnh

Tín hiệu

Điện trở đầu ra của loadcell

(340-1100)Ω

Điện trở đầu vào của loadcell

(340-1100)Ω

Nguồn điện áp cấp (tối ưu)

5 - 15V(AC&DC)

Nguồn điện áp cấp lớn nhất

20V(AC&DC)

Dải độ nhạy loadcell

(0.6-3)mV/V

Đường kính dây tín hiệu

(5-6.2)mm

Dải điều chỉnh của biến trở

20 (±10)Ω

Dải nhiệt độ hoạt động

(-40…+85)°C

  • Thiết bị được ứng dụng trong lắp đặt ở các dòng cân sàn, cân ô tô điện tử, cân đóng bao, cân băng tải. Ứng dụng trong những loại cân có số lượng loadcell nhỏ hơn hoặc bằng 4.

  • Hộp nối gồm 4 cổng vào, 1 cổng ra.

  • Có 2 dòng xử lý tín hiệu: 1 xử lý lý tín hiệu Analog và 1 xử lý tín hiệu số.

bộ cộng tín hiệu loadcell 4 cổng vào

Hộp nối 4 loadcell keli

2.2.  Bộ cộng tín hiệu 6 loadcell

Model

TPS-JB6-K

Chức năng chính

Kết nối 6 loadcell

Kích thước (dài x rộng x cao)

(220x160x45)mm

Chất liệu hộp đựng

Inox / thép

Cấp bảo vệ

IP65

Phương pháp chỉnh

Tín hiệu

Điện trở đầu ra của loadcell

(340-1100)Ω

Điện trở đầu vào của loadcell

(340-1100)Ω

Nguồn điện áp cấp (tối ưu)

5 - 15V(AC&DC)

Nguồn điện áp cấp lớn nhất

20V(AC&DC)

Dải độ nhạy loadcell

(0.6-3)mV/V

Đường kính dây tín hiệu

(5-6.2)mm

Dải điều chỉnh của biến trở

20 (±10)Ω

Dải nhiệt độ hoạt động

(-40…+85)°C

  • Hộp nối tín hiệu 6 loadcell được ứng dụng trong lắp đặt cân ô tô điện tử, cân băng tải nhiều thành phần, trạm phối liệu.

  • Ứng dụng trong những dòng sản phẩm có số lượng cảm biến lực nhỏ hơn hoặc bằng 6.

  • Hộp nối gồm 6 cổng vào, 1 cổng ra.

  • Có 2 dòng xử lý tín hiệu là 1 xử lý lý tín hiệu Analog và 1 xử lý tín hiệu số.

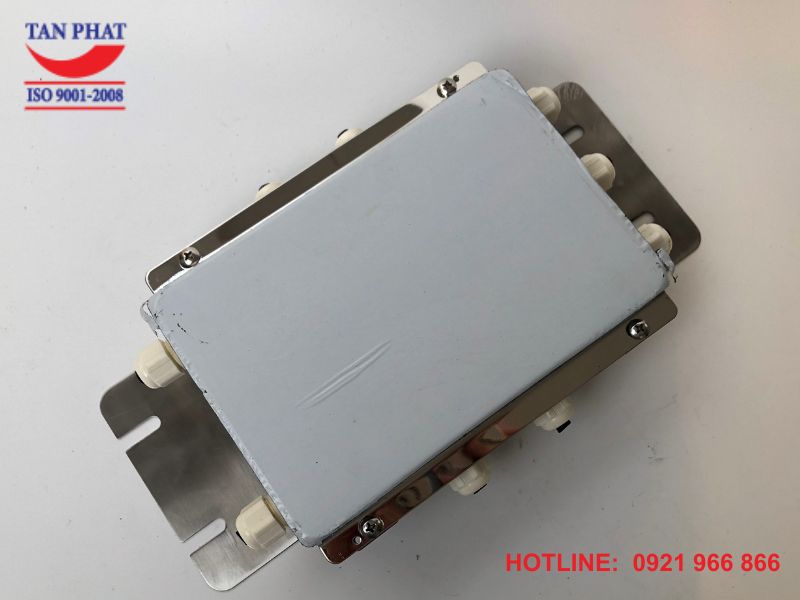

bộ cộng tín hiệu loadcell

Hộp nối 6 loadcell keli

Hộp nối tín hiệu 6 loadcell được ứng dụng lắp đặt nhiều tại các loại cân từ 60 tấn.

2.3. Bộ cộng tín hiệu 8 loadcell

Model

TPS-JB8-K

Chức năng chính

Kết nối 8 loadcell

Kích thước (dài x rộng x cao)

(220x160x45)mm

Chất liệu hộp đựng

Inox (thép không gỉ)

Cấp bảo vệ

IP65

Phương pháp chỉnh

Tín hiệu

Điện trở đầu ra của loadcell

(340-1100)Ω

Điện trở đầu vào của loadcell

(340-1100)Ω

Nguồn điện áp cấp (tối ưu)

5 - 15V(AC&DC)

Nguồn điện áp cấp lớn nhất

20V(AC&DC)

Dải độ nhạy loadcell

(0.6-3)mV/V

Đường kính dây tín hiệu

(5-6.2)mm

Dải điều chỉnh của biến trở

20 (±10)Ω

Dải nhiệt độ hoạt động

(-40…+85)°C

Ứng dụng lắp đặt cân ô tô điện tử, cân băng tải nhiều thành phần, trạm phối liệu

Hộp nối tín hiệu loadcell được sử dụng cho dòng sản phẩm có số lượng cảm biến lực nhỏ hơn hoặc bằng 8.

Hộp nối loadcell gồm: 8 cổng vào, 1 cổng ra.

Có 2 dòng xử lý tín hiệu:

  • 1 xử lý lý tín hiệu Analog

  • 1 xử lý tín hiệu số.

bộ cộng tín hiệu loadcell

Hộp nối 8 loadcell Keli

3. Mua bộ cộng tín hiệu ở đâu uy tín, chất lượng

Quý khách có nhu cầu mua các loại hộp nối tín hiệu, thiết bị cân điện tử hay các dòng cân điện tử,... vui lòng liên hệ tới công ty Tân Phát qua hotline: 0921 966 866. Chúng tôi sẽ hỗ trợ ngay nhé!

Tới với chúng tôi, quý khách sẽ có được những sản phẩm vô cùng chất lượng với giá thành cực hấp dẫn.
