Bảng hiển thị phụ p10

Liên hệ

Hotline: 0921.966.866

Tổng quan

Bảng hiển thị phụ P10 với thiết kế nhằm hỗ trợ có thể quan sát kết quả cân từ xa của bộ chỉ thị cân.
Trọn bộ bảng hiển thị P10:

Bảng hiển thị P10
Hướng dẫn sử dụng bảng hiển thị
10m dây tín hiệu kèm jack
Dây nguồn 220V

Chi tiết sản phẩm

Bảng hiển thị phụ P10 là một trong những dòng màn hình hiển thị ngoài trời đang được rất nhiều quý khách hàng tin tưởng lựa chọn sử dụng.

Chi tiết sản phẩm này ra sao, Tân Phát xin mời quý vị và các bạn tham khảo nội dung dưới đây nhé!

NỘI DUNG CHÍNH

1. Tổng quan bảng hiển thị phụ P10

2. Thông số kỹ thuật

2.1. Hiển thị

2.2. Tín hiệu đầu vào

2.3 Cấp nguồn

2.4. Kích thước bảng hiển thị P10

3. Kết nối tín hiệu

4. Các tín hiệu đầu cân điện tử thông dụng

5. Lưu ý khi sử dụng bảng hiển thị P10

6. Nên mua bảng hiển thị P10 ở đâu uy tín, giá tốt

1. Tổng quan bảng hiển thị phụ P10

Bảng hiển thị phụ P10 với thiết kế nhằm hỗ trợ có thể quan sát kết quả cân từ xa của bộ chỉ thị cân.

Bảng hiển thị có cấu trúc bởi vỏ thép được bảo vệ với lớp sơn tĩnh điện vô cùng bền bỉ và chắc chắn.

Màn hình hiển thị được cấu tạo hoàn toàn bởi tấm LED ma trận, cỡ chữ số hiển thị kết quả cân đo với kích thước lớn và độ sáng cao giúp người dùng có thể quan sát số liệu dễ dàng, nhanh chóng ngay cả trong điều kiện môi trường với ánh sáng yếu.

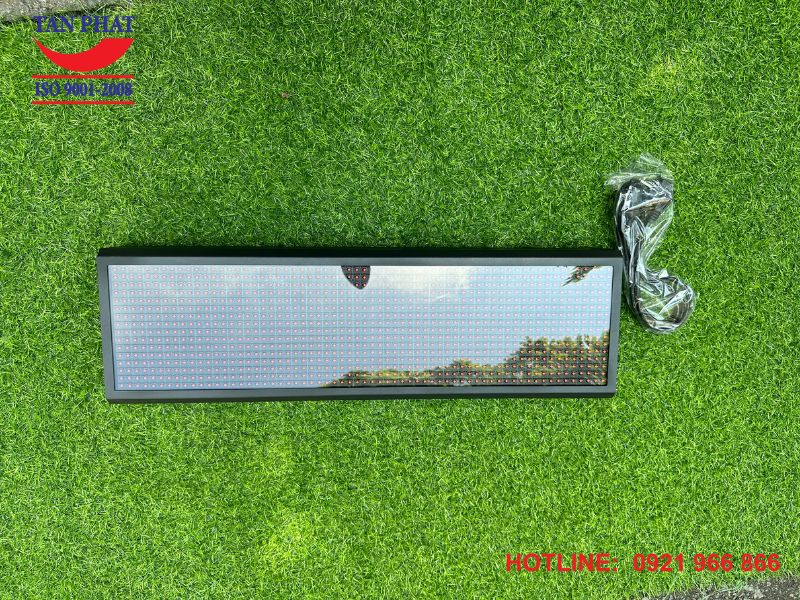

Bảng hiển thị ngoài trời P10

Độ sáng màn hiển thị được thiết kế tối ưu nhằm gia tăng độ bền bỉ, tuổi thọ của các điểm LED cũng như hỗ trợ giảm tối đa công suất tiêu thụ điện năng.

Nhằm ngăn chặn nhiễu từ bảng hiển thị LED về thiết bị đầu cân, ngõ vào nhận tín hiệu bởi đầu cân được cách ly quanh.

Bảng hiển thị P10 có thể sử dụng với nhiều ứng dụng bởi bảng hiển thị tự động nhận tín hiệu từ đa dạng những đầu cân điện tử trên thị trường, người dùng có thể cài đặt bởi phần mềm đối với các chuỗi truyền chưa được tích hợp sẵn trong bảng hiển thị LED.

Trọn bộ bảng hiển thị P10:

Hướng dẫn sử dụng bảng hiển thị
10m dây tín hiệu kèm jack
Dây nguồn 220V

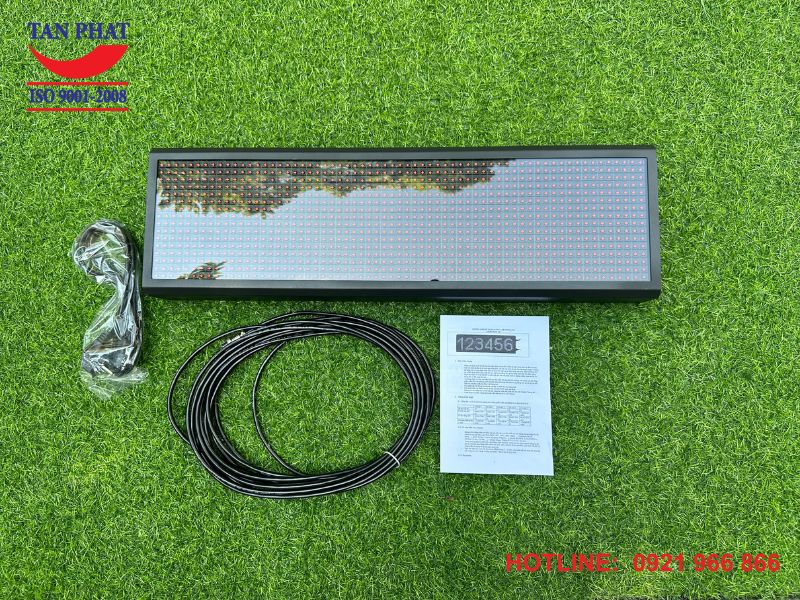

Hình ảnh thực tế trọn bộ bảng hiển thị P10

Hình ảnh thực tế trọn bộ bảng hiển thị P10

2. Thông số kỹ thuật

2.1. Hiển thị

Màn hiển thị P10 có thể hiển thị 5 cỡ chữ như sau:

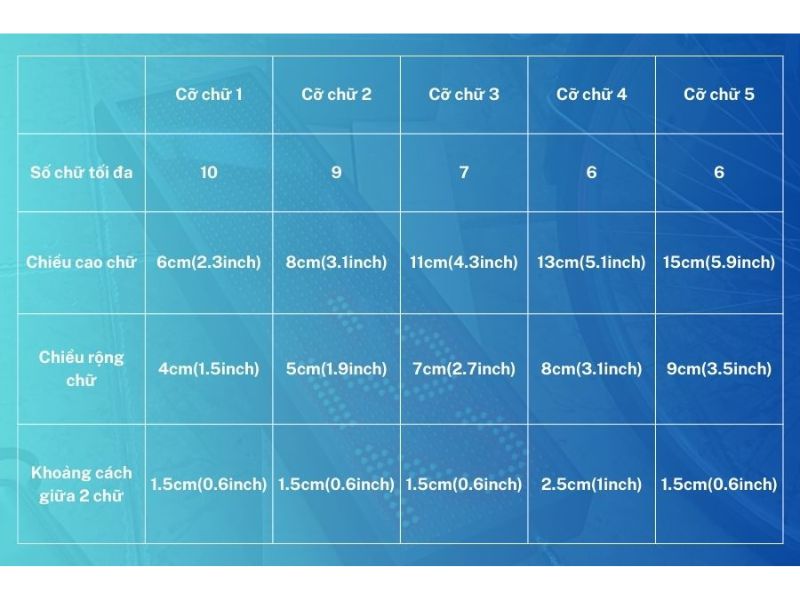

Cỡ chữ hiển thị của màn hiển thị P10

Cỡ chữ hiển thị của màn hiển thị P10

2.2. Tín hiệu đầu vào

Bảng hiển thị P10 tự động nhận tín hiệu hầu hết những thiết bị đầu cân thông dụng trên thị trường bởi những thương hiệu nổi tiếng như Keli, Mettler Toledo, Ohaus, Yaohua, Rinstrum, Cas,...

Ngõ vào yêu cầu với mức tiêu thụ dòng thấp khoảng 2 đến 3 mA cho phép người dùng kết nối bộ chỉ thị cân với 1 màn hiển thị led hoặc 2, 3 màn hình hiển thị cùng một lúc.

2.3 Cấp nguồn

Điện áp cấp: 220VAC, 50Hz
Công suất tối đa: 30W
Cần có thêm cầu chì dự phòng 1A, nhằm phòng trường hợp quá áp cấp vào màn hiển thị led, cầu chì sẽ bị đứt.

2.4. Kích thước bảng hiển thị P10

Kích thước tổng quan: dài: 660mm x cao: 20mm x rộng: 60mm
Khoảng cách giữa 2 lỗ bắt bảng led ở mặt sau: 455mm

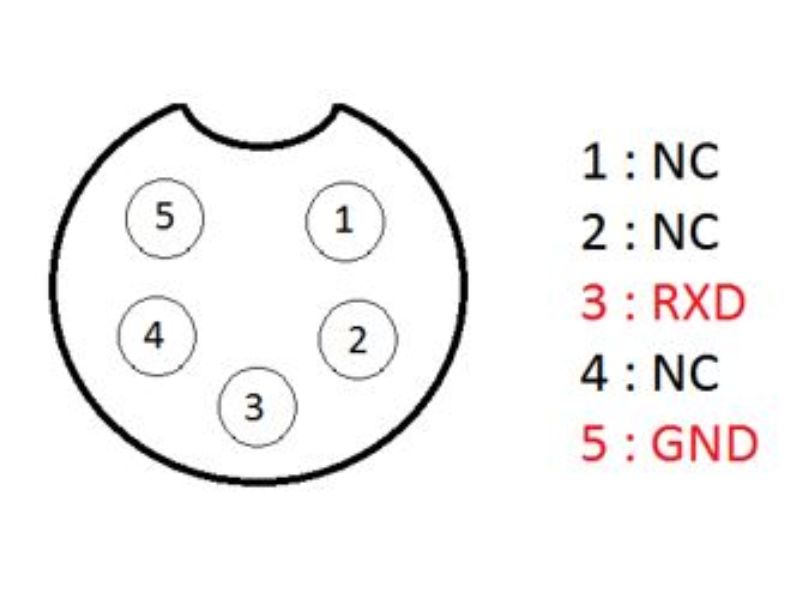

3. Kết nối tín hiệu

4. Các tín hiệu đầu cân điện tử thông dụng

	Hiển thị String	Hiển thị HEX
Fun 1	ST,GS, 12345kg CR LF	53 54 2C 47 53 2C 20 20 20 31 32 33 34 35 6B 67 0D 0A
Fun 2	+ 123456 CR	02 2B 20 20 20 20 31 32 33 34 35 36 0D
Fun 3	+0001430D	02 2B 30 30 30 31 34 33 30 44 03
Fun 4	= 12345	3D 20 20 20 31 32 33 34 35
Fun 5	CR + 12345	0D 2B 20 20 31 32 33 34 35
Fun 8	Chuỗi truyền của cân treo	FF 02 47 96 55

5. Lưu ý khi sử dụng bảng hiển thị P10

Trường hợp màn hình hiển thị P10 không hiển thị kết quả cân đo, không có điểm led nào sáng, người dùng có thể kiểm tra những yếu tố sau:

Kiểm tra cầu chì 220VAC có bị đứt hay không. Nếu cầu chì bị đứt người dùng cần tiến hành thay mới cầu chì loại 1A.
Xem dây nguồn có bị đứt hay bị hở không

Trường hợp số liệu hiển thị trên màn hiển thị phụ bất thường, người dùng cần tiến hành kiểm tra lại kết nối với bộ chỉ thị cân hoặc kết nối với dây tín hiệu tiếp xúc. Có thể những kết nối này được nối không tốt nên gây ra nhiễu.

Trong trường hợp bảng hiển thị chạy chữ liên tục nhưng số không hiển thị, có thể gặp lỗi bởi 3 nguyên nhân sau:

Kết nối tín hiệu màn hình hiển thị với đầu cân điện tử bị lỗi
Mạch nhận tín hiệu trong màn hình Led bị hư hỏng
Có tín hiệu từ đầu cân điện tử về bảng led tuy nhiên chưa phù hợp với cài đặt

Khi đầu cân điện tử hiển thị số khác 0 tuy nhiên màn hình hiển thị phụ P10 vẫn luôn hiện số 0. Đây có nghĩa là tín hiệu đã được truyền tới màn hình phụ tuy nhiên chứa đúng định dạng truyền. Lúc này cần cài đặt lại định dạng truyền của bảng hiển thị Led cho đúng với thiết bị đầu cân hiển thị.

*Chú ý nên đặt bảng hiển thị P10 nơi khô ráo, thoáng khí và tránh ánh sáng trực tiếp.

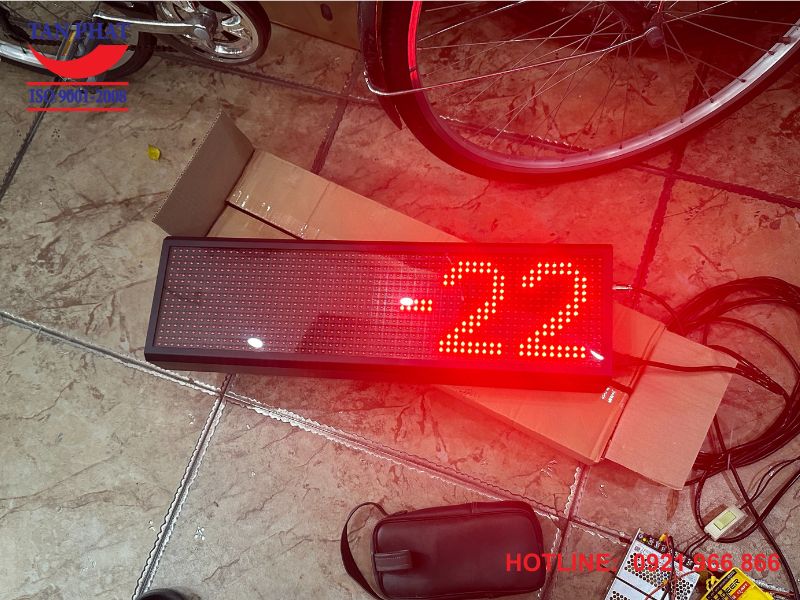

Màn hiển thị phụ P10

6. Nên mua bảng hiển thị P10 ở đâu uy tín, giá tốt

Hiện tại, bảng hiển thị P10 đang được Tân Phát nhập khẩu chính hãng và không qua bất kỳ trung gian nào. Đảm bảo cung cấp, phân phối tới quý khách hàng trên toàn quốc sản phẩm chất lượng với giá thành tốt nhất trên thị trường. Cam kết bảo hành bảng hiển thị dài hạn lên đến 12 tháng.
