Bàn nâng ô tô âm sàn thủy lực (thiết kế theo yêu cầu)

Liên hệ
phone icon
HOTLINE: 0921.966.866
  • Tải trọng max: 3000kg, 4000kg, 5000kg,...
  • Kích thước (DxRxC): Thiết kế theo nhu cầu sử dụng
  • Hành trình nâng hạ: Min - Max: 750-2980mm,...
  • Khung sàn: Thép hình U120, thép hộp 100x50mm
  • Xilanh đẩy bàn nâng: Xilanh D110/ ty ben 60
  • Đơn vị sản xuất: Tân Phát
  • Bảo hành: 12 - 24 tháng



Giải pháp nâng hạ ô tô Tân Phát

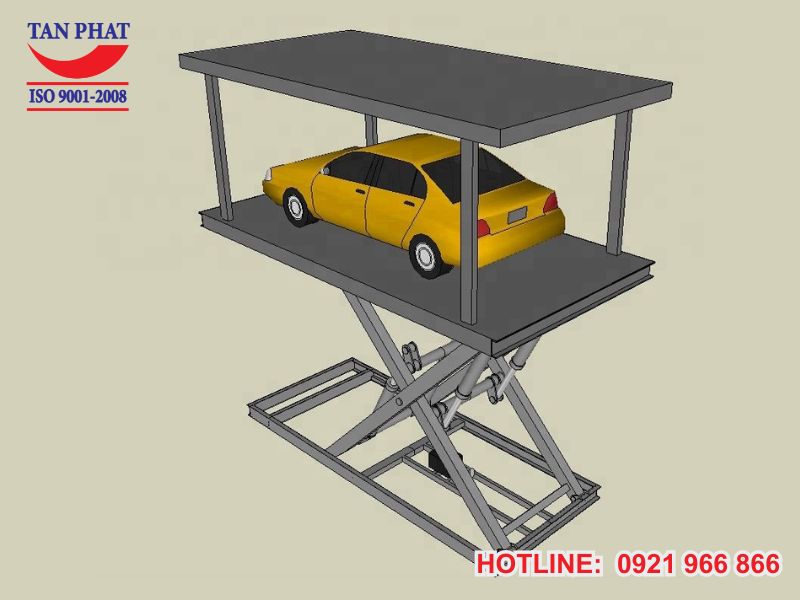

Bàn nâng ô tô âm sàn

Bàn nâng ô tô âm sàn là thiết bị nâng hạ thủy lực chuyên dụng, hỗ trợ đưa ô tô từ mặt đất xuống tầng hầm hoặc từ tầng hầm lên. Thiết bị được lắp đặt chìm dưới mặt sàn, phù hợp với công trình cần tiết kiệm diện tích và đảm bảo tính thẩm mỹ, có thể thay thế phương án làm đường dốc truyền thống trong những mặt bằng phù hợp.

Tải trọng tham khảo 3–5 tấnLắp đặt âm sànHệ thống thủy lựcThiết kế theo công trình

Tổng quan về bàn nâng ô tô âm sàn

Bàn nâng ô tô âm sàn được lắp đặt chìm dưới mặt sàn và chỉ nhô lên hoặc hạ xuống khi vận hành. Giải pháp này phù hợp với công trình có yêu cầu cao về thẩm mỹ và diện tích sử dụng hạn chế.

  • Nâng ô tô từ tầng trệt xuống tầng hầm và từ tầng hầm lên tầng trệt tại nhà ở, tòa nhà và công trình có khu vực đỗ xe.
  • Thay thế hệ thống đường dốc xoắn hoặc cầu ramp tại những khu đất diện tích hẹp, khu đô thị cao tầng.
  • Ứng dụng tại garage tự động và bãi đỗ xe thông minh để di chuyển xe giữa các cao độ.

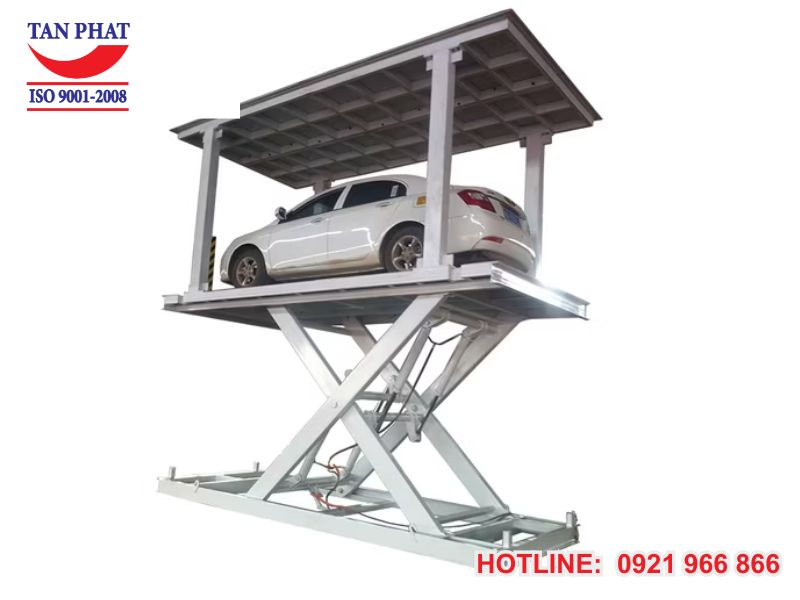

Bàn nâng ô tô thủy lực âm sàn

Bàn nâng ô tô thủy lực âm sàn

Ưu điểm của bàn nâng thủy lực âm sàn

An toàn trong quá trình vận hành

  • Hệ thống bàn nâng thủy lực có khả năng chịu tải lớn, kết hợp khóa an toàn giúp thiết bị vận hành ổn định.
  • Có thể trang bị cảm biến chống quá tải, giới hạn hành trình và cơ cấu chống tụt để hạn chế rủi ro.

Vận hành êm ái – ổn định

  • Tài liệu sản phẩm nêu dải tải trọng phổ biến từ 3 đến 5 tấn, phù hợp với nhiều dòng ô tô và xe bán tải theo cấu hình thiết kế.
  • Hệ thống thủy lực hỗ trợ quá trình nâng hạ nhanh chóng, êm mượt và hạn chế rung lắc.

Tiết kiệm diện tích

  • Giảm nhu cầu xây dựng đường dốc xuống tầng hầm, từ đó dành thêm diện tích cho công năng khác.
  • Khi hạ xuống, bàn nâng có thể nằm ngang với mặt sàn, hạn chế ảnh hưởng đến cảnh quan tổng thể.

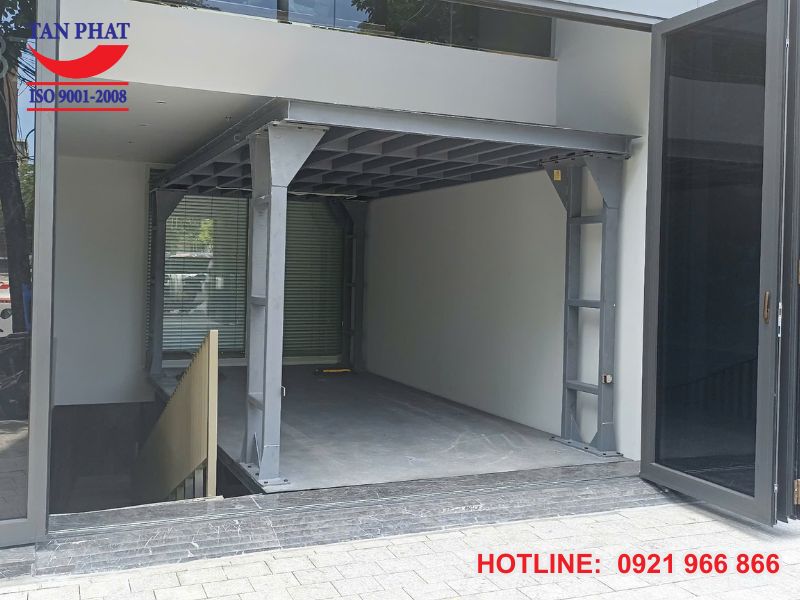

Giải pháp bàn nâng ô tô âm sàn tiết kiệm diện tích

Giải pháp bàn nâng ô tô âm sàn tiết kiệm diện tích

Độ bền và khả năng bảo trì

  • Kết cấu thép chịu lực, bề mặt được sơn phủ theo cấu hình sản xuất.
  • Cấu tạo thiết bị cho phép kiểm tra, bảo dưỡng và sửa chữa các cụm cơ khí, thủy lực theo định kỳ.

Cấu tạo tiêu chuẩn của bàn nâng ô tô thủy lực âm sàn

Bàn nâng gồm các cụm bộ phận chính phối hợp để thực hiện quá trình nâng hạ ô tô:

  • Khung chữ X: Gia công từ thép chịu lực, liên kết bằng các mối hàn và chốt liên kết chắc chắn.
  • Mặt bàn nâng: Sử dụng tôn gân chịu lực, bề mặt hoàn thiện có khả năng hạn chế trượt; cấu hình tải trọng theo thiết kế.
  • Hệ thống nâng hạ thủy lực: Gồm xi lanh thủy lực, bơm thủy lực, motor điện và đường ống dẫn dầu.
  • Hệ thống điều khiển: Có thể sử dụng bảng điều khiển hoặc tích hợp điều khiển từ xa tùy nhu cầu công trình.

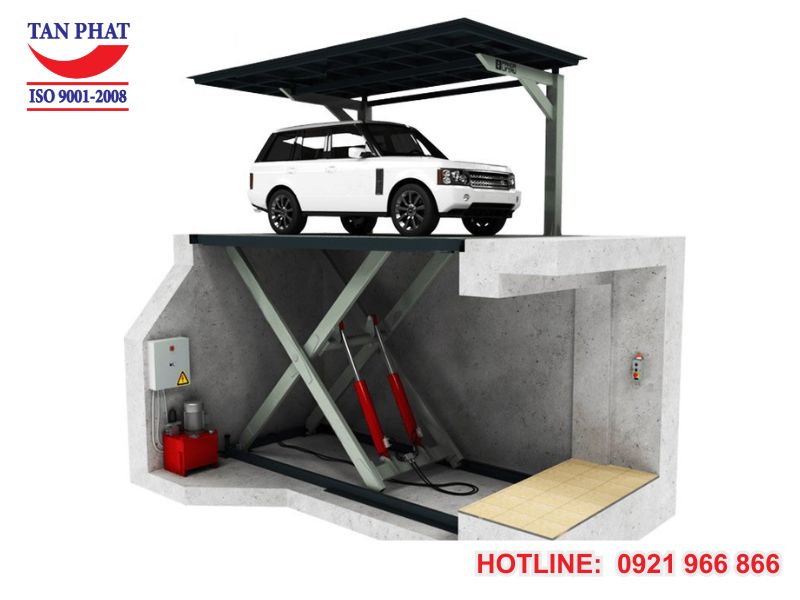

Cấu tạo bàn nâng ô tô thủy lực âm sàn

Cấu tạo tiêu chuẩn của bàn nâng ô tô thủy lực âm sàn

Thông số kỹ thuật tham khảo

Các thông số dưới đây được tổng hợp từ tài liệu sản phẩm. Kích thước, tải trọng và cấu hình thực tế cần được xác nhận theo bản vẽ và điều kiện lắp đặt của từng công trình.

Kết cấu bàn nâng

Tải trọng tối đa3.000kg, 4.000kg, 5.000kg,...
Kích thước (D × R × C)5.440 × 2.640 × 750mm,...
Hành trình nâng hạMin – Max: 750–2.980mm,...
Khung sànThép hình U120, thép hộp 100 × 50mm
Hệ thống an toànCơ cấu an toàn cơ khí; chống sập khi vỡ ống thủy lực; bảo vệ khi tụt áp suất dầu bơm; các cấu hình an toàn khác theo thiết kế
Đơn vị sản xuấtTân Phát

Hệ thống thủy lực

Xi lanh đẩy bàn nângXi lanh D110 / ty ben 60
Nguồn gốc xi lanhViệt Nam
Motor7,5kW – 4P – B35, xuất xứ Úc
Bơm thủy lựcBơm bánh răng 19L/P, xuất xứ Hàn Quốc
Van kích xả nâng hạET 03, xuất xứ Hàn Quốc
Màu sắcTheo tiêu chuẩn nhà sản xuất hoặc lựa chọn theo yêu cầu khách hàng

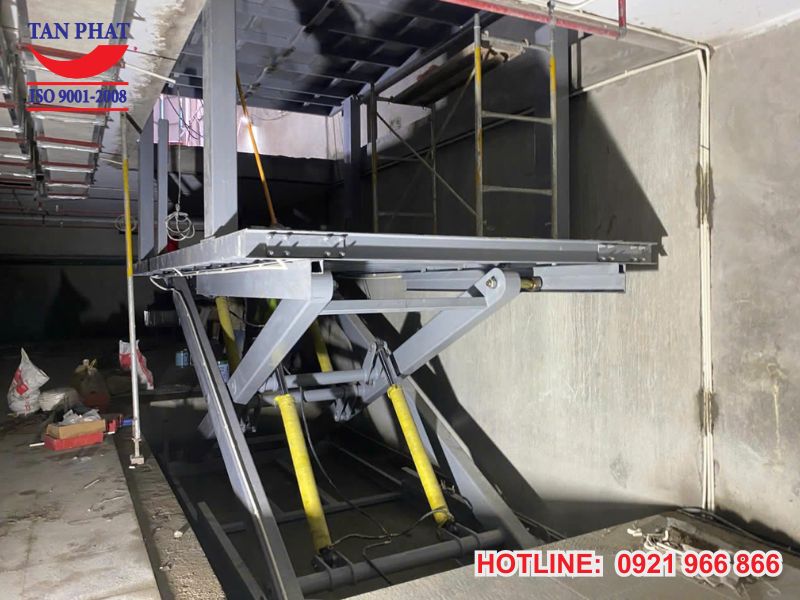

Quy trình lắp đặt bàn nâng xe ô tô âm sàn

  • Bước 1 – Khảo sát: Khảo sát công trình, mặt bằng, điều kiện lắp đặt và nhu cầu sử dụng thực tế.
  • Bước 2 – Thiết kế và sản xuất: Lên bản vẽ kỹ thuật, thống nhất cấu hình và tiến hành sản xuất thiết bị.
  • Bước 3 – Lắp đặt: Lắp bàn nâng, hệ thống thủy lực và hệ thống điều khiển tại công trình.
  • Bước 4 – Kiểm tra, bàn giao: Kiểm tra các chức năng, vận hành thử và bàn giao cho khách hàng.

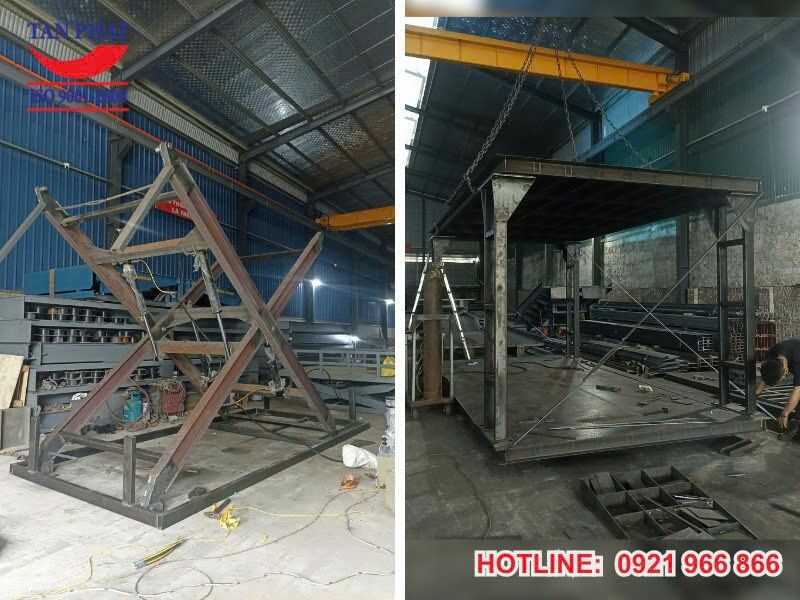

Sản xuất và gia công bàn nâng ô tô âm sàn tại Tân Phát

Bàn nâng ô tô được sản xuất, gia công tại xưởng

Báo giá bàn nâng thủy lực âm sàn cho xe ô tô

Tài liệu sản phẩm cung cấp mức giá tham khảo theo một số cấu hình như sau:

Loại bàn nângTải trọngGiá tham khảoGhi chú
Bàn nâng ô tô thủy lực âm sàn3 tấnTừ 120.000.000 VNĐCho nhà phố, biệt thự
Bàn nâng âm sàn 2 tầng hầm4 tấnTừ 150.000.000 VNĐGarage thông minh
Bàn nâng thủy lực cho showroom5 tấnTừ 180.000.000 VNĐThiết kế theo yêu cầu
Hệ thống nâng xe điều khiển tự độngTheo yêu cầuTừ 200.000.000 VNĐTùy chỉnh remote, cảm ứng

Lưu ý: Mức giá trên là dữ liệu tham khảo từ tài liệu đầu vào, không phải báo giá hiện hành được xác nhận. Giá thực tế phụ thuộc thiết kế, tải trọng, chiều cao nâng, điều kiện hố pit, hệ thống điều khiển và yêu cầu kỹ thuật của công trình. Vui lòng liên hệ Tân Phát để nhận báo giá theo bản vẽ và nhu cầu cụ thể.

Báo giá bàn nâng thủy lực âm sàn cho xe ô tô

Câu hỏi thường gặp về bàn nâng ô tô âm sàn

Bàn nâng ô tô âm sàn dùng để làm gì?

Thiết bị hỗ trợ di chuyển ô tô giữa mặt đất và tầng hầm, phù hợp với công trình cần giải pháp nâng xe thay cho đường dốc truyền thống trong điều kiện mặt bằng phù hợp.

Bàn nâng ô tô âm sàn có những tải trọng nào?

Tài liệu sản phẩm nêu các mức tải trọng tham khảo 3.000kg, 4.000kg và 5.000kg. Tải trọng thực tế cần được lựa chọn theo loại xe và thiết kế công trình.

Kích thước bàn nâng ô tô âm sàn là bao nhiêu?

Tài liệu tham khảo ghi kích thước 5.440 × 2.640 × 750mm và hành trình nâng hạ 750–2.980mm. Kích thước cuối cùng cần căn cứ bản vẽ được duyệt.

Thiết bị có cần xây dựng hố pit không?

Đây là dòng bàn nâng lắp đặt âm sàn, do đó cần chuẩn bị hố pit và kết cấu nền móng theo bản vẽ kỹ thuật của thiết bị và điều kiện công trình.

Giá bàn nâng ô tô âm sàn được tính như thế nào?

Giá phụ thuộc tải trọng, kích thước, hành trình nâng, kết cấu hố pit, hệ thống thủy lực, điều khiển và điều kiện thi công. Các mức giá trong tài liệu chỉ mang tính tham khảo; vui lòng liên hệ Tân Phát để nhận báo giá theo yêu cầu.

Tân Phát – Bàn nâng ô tô âm sàn

Bạn cần tư vấn bàn nâng thủy lực 500kg?

Gửi thông tin về tải trọng xe, kích thước hố pit, hành trình nâng và khu vực lắp đặt để Tân Phát tư vấn cấu hình phù hợp.
