Mới đây nhất, Công ty Cổ Phần Công Nghệ Tự Động Tân Phát đã hoàn thiện lắp đặt và bàn giao cho quý công ty trạm cân ô tô điện tử 100 tấn tại Thủy Nguyên, Hải Phòng, Việt Nam.
Trạm cân được lắp đặt phù hợp với nhu cầu sử dụng của quý công ty với giá thành tốt nhất. Dự án lắp đặt cân ô tô điện tử do Tân Phát thực hiện chi tiết dưới đây nhé!
NỘI DUNG CHÍNH
|
1. Tổng quan dự án lắp đặt trạm cân 100 tấn 3. Bộ thiết bị cân được sử dụng trong cân ô tô 100 tấn |
1. Tổng quan dự án lắp đặt trạm cân 100 tấn
-
Bên mua: CÔNG TY TNHH HECOM (VIỆT NAM)
-
Địa chỉ lắp đặt: Số 131-133, đường số 6, VSIP Hải Phòng, xã Lập Lễ, H. Thủy Nguyên, Thành Phố Hải Phòng, Việt Nam
-
Số lượng: 01 trạm cân ô tô 100 tấn 18x3m
-
Thiết kế trạm cân: 03 module thép, lắp nổi
Trạm cân ô tô được lắp đặt tại Hải Phòng
Theo như trao đổi với quý công ty nhằm để quản lý, kiểm soát trọng lượng của xe vận chuyển và hàng hóa,... Tân Phát đã đưa ra giải pháp lắp đặt trạm cân 100 tấn với kích thước 18mx3m phù hợp với nhu cầu sử dụng cũng như mức chi phí đầu tư của công ty.
Chi tiết trạm cân ô tô điện tử 100 tấn dưới đây:
2. Thông số kỹ thuật cân điện tử 100 tấn lắp đặt tại Hải Phòng
|
Kích thước tổng thể |
18.000mm x 3.000mm |
|
Thiết kế |
03 module thép kết cấu tổ hợp |
|
Mặt cân |
Thép dày 10mm |
|
Khả năng chịu tải |
10.000kg |
|
Quá tải an toàn |
130% |
|
Hình thức lắp đặt |
Kiểu nổi |
|
Kết cấu mỗi module |
6 dầm dọc, 1 dầm ngang |
|
Chất liệu cấu tạo dầm |
Thép U300 |
|
Sơn phủ bàn cân |
Màu theo yêu cầu khách hàng |
|
Sản xuất trực tiếp |
CTCP Công nghệ Tự động Tân Phát |
|
Bảo hành |
12- 24 tháng |

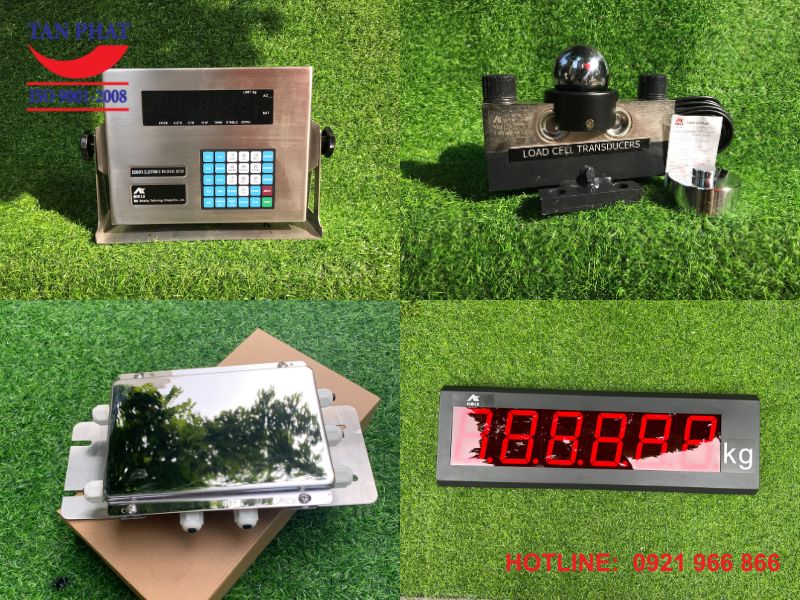

3. Bộ thiết bị cân được sử dụng trong cân ô tô 100 tấn
-
01 Đầu cân điện tử D2008FA Keli
|
Model |
D2008FA |
|
Hãng sản xuất |
Keli (Trung Quốc) |
|
Tín hiệu |
Digital |
|
Tốc độ truyền |
9600 - 19200 bps |
|
Cổng giao tiếp |
RS232 / RS485 |
|
Khoảng cách kết nối |
≤1000m |
|
Điện áp kích thích |
12VDC |
|
Số lượng loadcell kết nối |
≤ 16 loadcell digital |
|
Màn hình hiển thị |
LED, 7 số, 7 thanh |
|
Phím chức năng |
30 phím |
|
Phím số |
0-9 |
|
Nguồn điện cấp |
110-220VAC, 50-60Hz, 12VDC |
|
Kích thước đầu cân |
339x110x230mm |
|
Khối lượng đầu cân |
Keli |
-
08 Loadcell QS-D Keli
Cảm biến tín hiệu digital
Cấu trúc dạng cầu bi
Chế tạo bởi inox hoặc hợp kim thép phủ ngoài inox
Chống nhiễm sét tốt
Lớp bảo vệ: IP68
Cấp chính xác C3 OIML R6
Chuẩn truyền thông RS485
Bộ thiết bị cân được sử dụng trong cân ô tô 100 tấn
-
01 Hộp nối JXHG05-8-S Keli
|
Chức năng chính |
Kết nối 8 loadcell |
|
Kích thước (dài x rộng x cao) |
(220x160x45)mm |
|
Chất liệu hộp đựng |
Inox (thép không gỉ) |
|
Cấp bảo vệ |
IP65 |
|
Phương pháp chỉnh |
Tín hiệu |
|
Điện trở đầu ra của loadcell |
(340-1100)Ω |
|
Điện trở đầu vào của loadcell |
(340-1100)Ω |
|
Nguồn điện áp cấp (tối ưu) |
5 - 15V(AC&DC) |
|
Nguồn điện áp cấp lớn nhất |
20V(AC&DC) |
|
Dải độ nhạy loadcell |
(0.6-3)mV/V |
|
Đường kính dây tín hiệu |
(5-6.2)mm |
|
Dải điều chỉnh của biến trở |
20 (±10)Ω |
|
Dải nhiệt độ hoạt động |
(-40…+85)°C |
-
01 Bảng hiển thị ngoài trời DPM-5 Keli
|
Model |
DPM-5 |
|
Hãng sản xuất |
Keli |
|
Nơi sản xuất |
Trung Quốc (hàng đầy đủ co, cq) |
|
Kích thước tổng thể |
(750x240x63)mm |
|
Màn hình hiển thị |
LED, 6 số, 7 thanh |
|
Chiều cao chữ số |
127mm |
|
Nguồn điện cung cấp |
220V(AC), 50Hz |
|
Kiểu tín hiệu đầu vào |
Vòng lặp dòng 20mA |
Phần mềm quản lý trạm cân:
-
Phần mềm được cung cấp hoàn toàn miễn phí khi lắp đặt trạm cân điện tử mới,
-
Phần mềm quản lý bản quyền TAN PHAT AUTOTECH.,JSC
-
Phiên bản tiếng việt giúp người dùng sử dụng dễ dàng, hiệu quả.
Phần mềm quản lý trạm cân cung cấp bởi Tân Phát
4. Hình ảnh thực tế dự án lắp đặt cân ô tô điện tử 100 tấn 18x3m cho quý công ty tại Hải Phòng

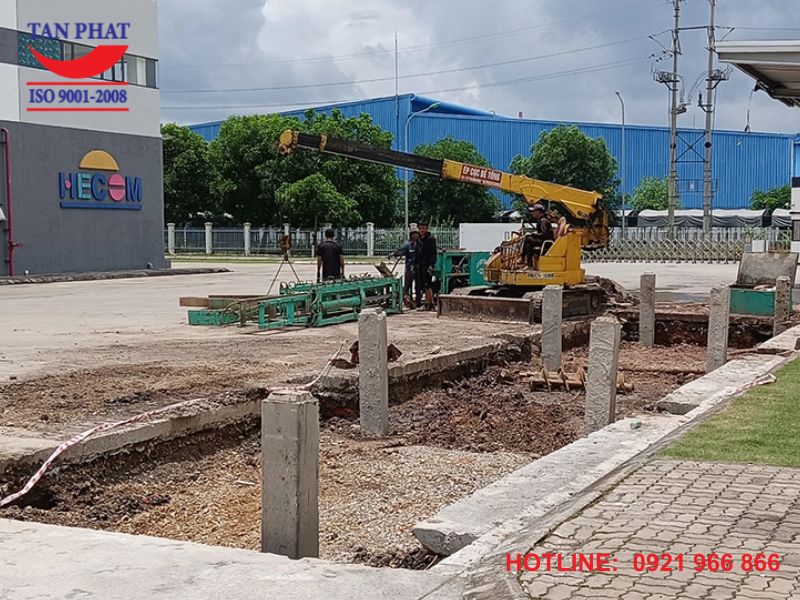

Cân ô tô điện tử được cung cấp bản vẽ chi tiết móng trạm cân cùng sự hướng dẫn, giám sát tận tình bởi đội ngũ kỹ thuật tay nghề cao của Tân Phát nhằm đảm bảo móng cân được xây dựng đúng kỹ thuật, chắc chắn, bền vững.

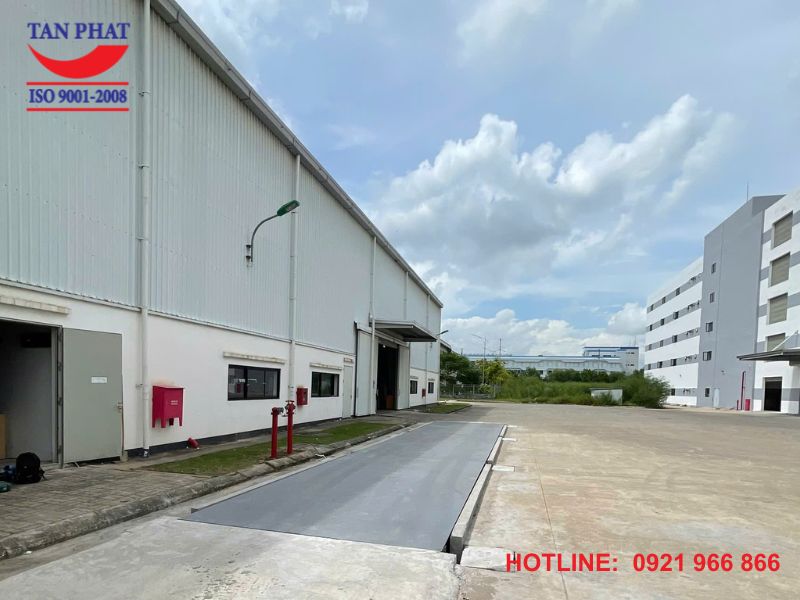

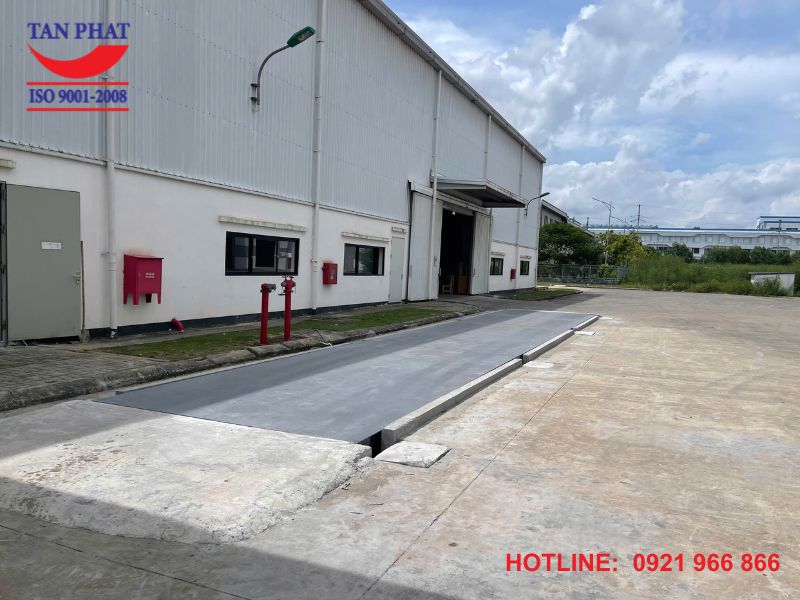

Trạm cân điện tử 100 tấn với kích thước 18x3m lắp đặt tại Thủy Nguyên, Hải Phòng, Việt Nam

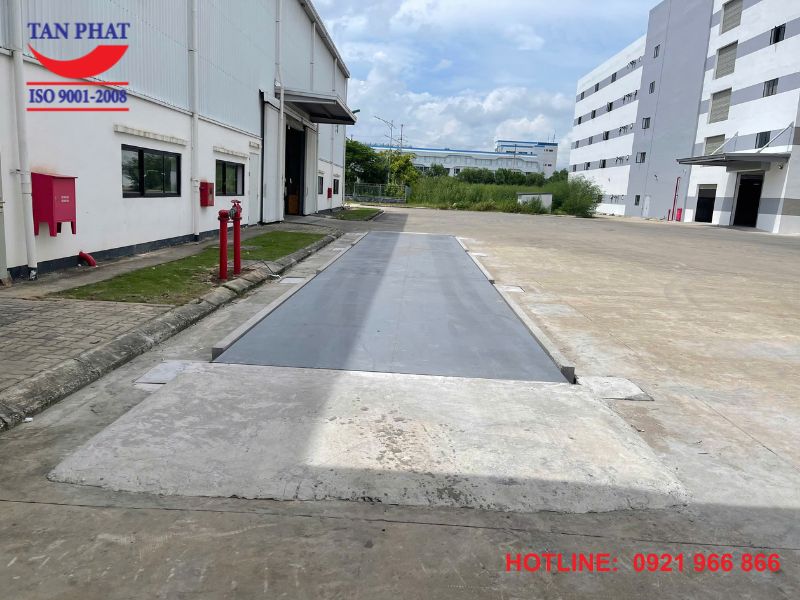

Bàn cân điện tử với chiều dài 18m, chiều rộng 3m được thiết kế dạng hộp kín với mức chịu tải trọng cao lên tới 100 tấn, bàn cân hạn chế võng vặn trong quá trình sử dụng cân về lâu về dài.

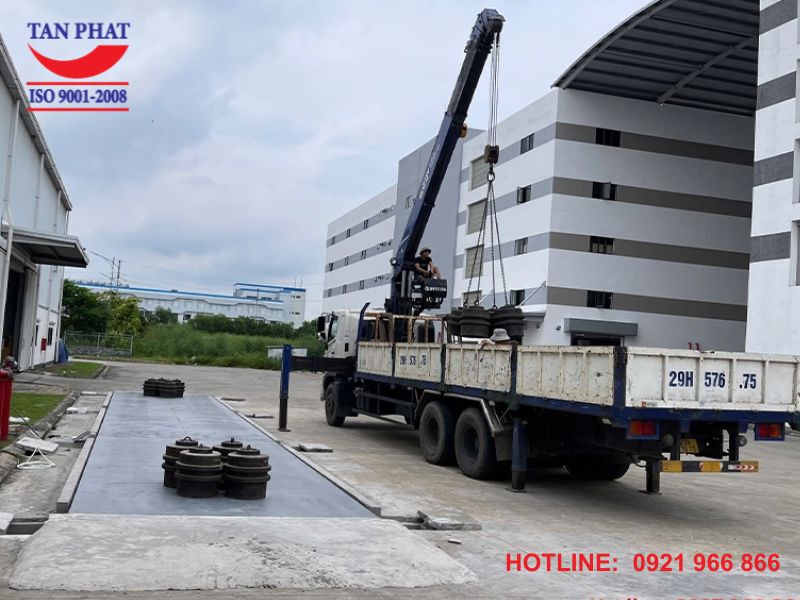

Sau khi hoàn thành lắp đặt hệ thống bàn cân và thiết bị cân, Tân Phát tiến hành hiệu chuẩn, kiểm định cân nhằm đảm bảo cân ô tô điện tử hoạt động ổn định, chính xác trong thời gian dài
5. Liên hệ báo giá lắp đặt trạm cân
Trạm cân 100 tấn được lắp đặt tại Hải Phòng là một trong những dòng cân ô tô điện tử chất lượng do Tân Phát trực tiếp thiết kế, lắp đặt và bàn giao cho quý khách hàng.
Quý khách hàng quan tâm tới cân ô tô điện tử hay có nhu cầu cần báo giá chi tiết trạm cân điện tử 100 tấn, vui lòng liên hệ ngay tới Tân Phát qua hotline: 0921 966 866.
Hoặc quý khách hàng có thể để lại thông tin liên hệ ở form dưới đây, Tân Phát sẽ liên hệ tư vấn, hỗ trợ sớm nhất nhé!
