Hoàn thành dự án cân ô tô điện tử 80 tấn tại hưng yên

Tân Phát triển khai dự án cung cấp và lắp đặt hệ thống cân ô tô điện tử tải trọng 80 tấn tại Hưng Yên, phục vụ nhu cầu kiểm soát khối lượng phương tiện và hàng hóa trong hoạt động sản xuất, vận chuyển và giao nhận. Hệ thống được cấu thành từ bàn cân thép, cảm biến lực Loadcell, bộ chỉ thị cân điện tử, hộp nối tín hiệu, màn hình hiển thị phụ và phần mềm quản lý cân. Các thiết bị phối hợp với nhau nhằm hỗ trợ quá trình cân xe tải, hiển thị kết quả và quản lý dữ liệu cân tại khu vực vận hành.

1. Thông Tin Dự Án Cân Ô Tô Điện Tử Tại Hưng Yên

Dự án được triển khai với hạng mục chính là hệ thống cân ô tô điện tử tải trọng 80 tấn, đi kèm các thiết bị đo lường, hiển thị và phần mềm quản lý phục vụ hoạt động cân xe.

Thông tin dự án:

• Tên dự án: Cung cấp và lắp đặt cân ô tô điện tử.
• Địa điểm: Hưng Yên.
• Tải trọng cân: 80 tấn.
• Kích thước bàn cân: 18.000 x 3.000 mm.
• Kết cấu bàn cân: Thép kết cấu tổ hợp.
• Hệ thống thiết bị: Loadcell, bộ chỉ thị cân, hộp nối tín hiệu, màn hình hiển thị phụ và phần mềm quản lý cân.
• Đơn vị cung cấp: Công ty Cổ phần Công nghệ Tự động Tân Phát.

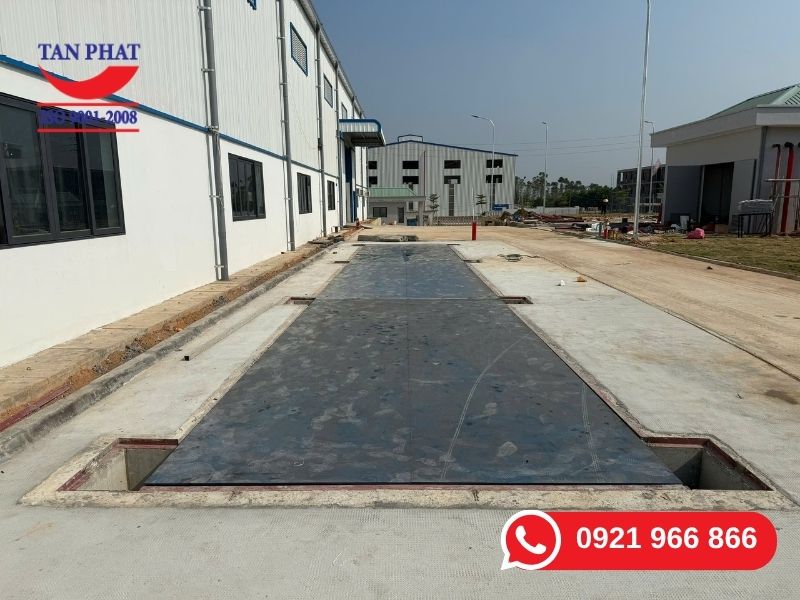

Cân dài 18 mét với trọng tải 80 Tấn

Với cấu hình bàn cân kích thước 18 m x 3 m, hệ thống được định hướng phục vụ nhu cầu cân xe tải và phương tiện vận chuyển hàng hóa có tải trọng lớn. Việc lựa chọn thiết bị cần bảo đảm sự phù hợp giữa kết cấu bàn cân, cảm biến lực, hệ thống xử lý tín hiệu và tải trọng thiết kế.

2. Thông Số Kỹ Thuật Cân Ô Tô Điện Tử 80 Tấn

Dựa trên danh mục thiết bị trong tài liệu dự án, hệ thống cân ô tô điện tử tại Hưng Yên có các thông số kỹ thuật chính như sau.

Lưu ý: Các thông số về bàn cân, thiết bị và phụ kiện được tổng hợp từ tài liệu bạn cung cấp; tải trọng được điều chỉnh thành 80 tấn theo yêu cầu. Model D2008H, JXHG-5-DD và một số thông số chi tiết cần được đối chiếu lại với hồ sơ kỹ thuật gốc trước khi công bố chính thức.

3. Kết Cấu Bàn Cân Ô Tô Điện Tử

Bàn cân là bộ phận trực tiếp tiếp nhận tải trọng của phương tiện khi xe di chuyển lên vị trí cân. Theo tài liệu dự án, hệ thống sử dụng kết cấu thép tổ hợp với kích thước 18.000 x 3.000 mm, chia thành 3 module.

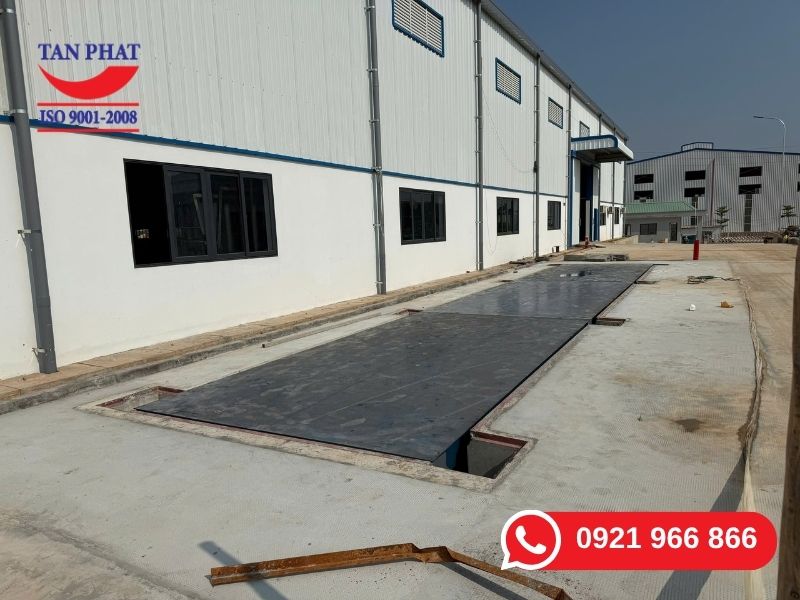

Mặt bàn với chất liệu tôn dày 10 mm

Một số đặc điểm kết cấu được thể hiện trong danh mục thiết bị gồm:

• Bàn cân sử dụng kết cấu thép tổ hợp.
• Tôn mặt bàn cân có chiều dày 10 mm.
• Hệ thống dầm sử dụng thép hình chữ T, chiều cao dầm 390 mm.
• Các module được thiết kế liên kết với nhau bằng hệ thống liên kết phù hợp.
• Bề mặt được sơn bảo vệ nhằm hỗ trợ hạn chế ảnh hưởng của môi trường trong quá trình sử dụng.

Kết cấu bàn cân cần được tính toán phù hợp với tải trọng thiết kế, điều kiện phân bố tải trọng và tần suất vận hành. Đối với cân ô tô tải trọng 80 tấn, việc kiểm tra khả năng chịu lực của bàn cân, hệ thống móng và các vị trí tiếp xúc là yêu cầu quan trọng trước khi đưa thiết bị vào sử dụng.

4. Hệ Thống Cảm Biến Lực Và Thiết Bị Hiển Thị

Bên cạnh bàn cân, các thiết bị điện tử giữ vai trò quan trọng trong việc tiếp nhận tín hiệu, xử lý dữ liệu và hiển thị kết quả cân.

Cảm biến lực Loadcell

Theo danh mục thiết bị, hệ thống sử dụng 8 cảm biến lực Loadcell model TP88/QS-D 30T. Đây là bộ phận chuyển đổi lực tác động lên bàn cân thành tín hiệu phục vụ quá trình đo lường.

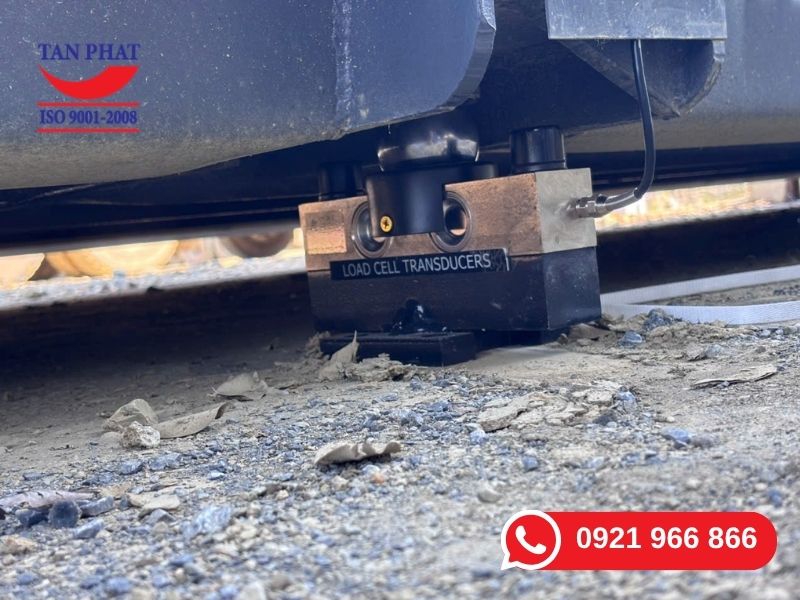

Loadcell chính hãng từ Keli

Việc bố trí cảm biến lực phù hợp giúp hệ thống tiếp nhận tải trọng tại các vị trí trên bàn cân và truyền tín hiệu đến bộ xử lý. Các thông số quá tải an toàn và quá tải phá hủy cần được hiểu theo tài liệu kỹ thuật của nhà sản xuất, không đồng nghĩa với tải trọng vận hành cho phép của toàn bộ hệ thống cân.

Bộ chỉ thị cân điện tử D2008H

Bộ chỉ thị cân tiếp nhận tín hiệu từ hệ thống cảm biến lực, xử lý và hiển thị kết quả cân. Thiết bị là thành phần quan trọng giúp người vận hành theo dõi khối lượng phương tiện trong quá trình cân.

Theo tài liệu, bộ chỉ thị có màn hình LED và hỗ trợ kết nối với các thiết bị ngoại vi phục vụ hoạt động quản lý cân.

Hộp nối tín hiệu JXHG-5-DD

Hộp nối tín hiệu có nhiệm vụ kết nối các cảm biến lực với hệ thống xử lý. Thiết bị giúp tập trung tín hiệu từ các Loadcell trước khi truyền đến bộ chỉ thị cân.

Màn hình hiển thị phụ DPM-5S

Màn hình hiển thị phụ hỗ trợ người vận hành và tài xế quan sát kết quả cân tại vị trí thuận tiện. Theo tài liệu dự án, thiết bị sử dụng màn hình LED 7 đoạn, 6 chữ số, chiều cao chữ số 127 mm và nguồn điện 220 VAC.

Việc kết hợp bộ chỉ thị cân và màn hình hiển thị phụ giúp quá trình theo dõi kết quả cân thuận tiện hơn tại khu vực trạm cân.

5. Phần Mềm Quản Lý Cân Ô Tô Điện Tử

Hệ thống sử dụng phần mềm quản lý cân TÂN PHÁT AUTOTECH_JSC theo danh mục thiết bị trong tài liệu dự án.

Phần mềm hỗ trợ quản lý hoạt động cân và dữ liệu liên quan, giúp doanh nghiệp thuận tiện hơn trong việc theo dõi khối lượng phương tiện và phục vụ công tác giao nhận hàng hóa.

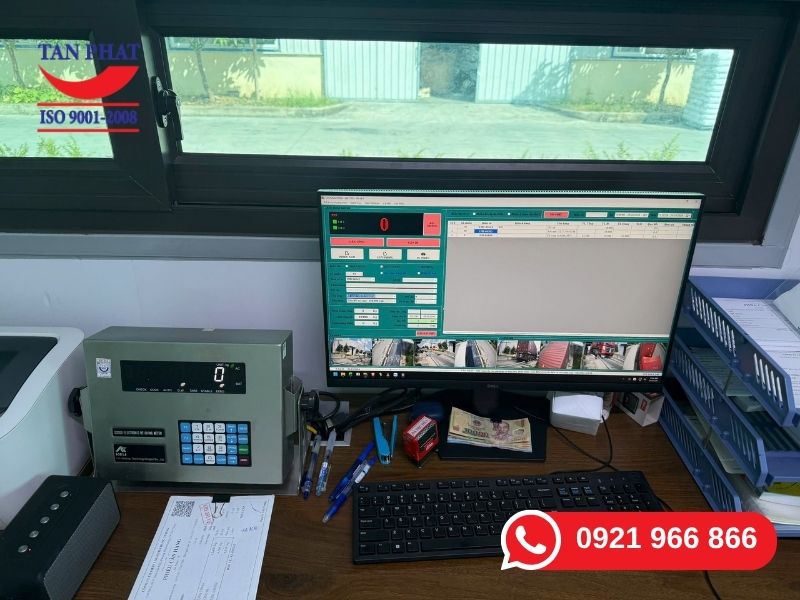

Phần mềm quản lý dữ liệu cho cân ô tô

Các chức năng được mô tả trong tài liệu gồm:

• Quản lý thông tin và dữ liệu cân.
• Theo dõi khối lượng cân tổng, cân bì và khối lượng hàng hóa.
• Hỗ trợ lập báo cáo phục vụ công tác quản lý.
• Hỗ trợ in phiếu cân và lưu trữ thông tin theo cấu hình phần mềm.

Việc ứng dụng phần mềm quản lý cân giúp hạn chế thao tác ghi chép thủ công, hỗ trợ đối chiếu số liệu và nâng cao hiệu quả quản lý tại khu vực xuất nhập hàng.

6. Triển Khai Và Hoàn Thiện Hệ Thống Cân Ô Tô Điện Tử

Đối với hệ thống cân ô tô điện tử tải trọng lớn, quá trình triển khai cần có sự phối hợp giữa phần kết cấu cơ khí, thiết bị điện tử và hệ thống phần mềm.

Các hạng mục triển khai theo phạm vi dự án có thể bao gồm vận chuyển bàn cân, lắp đặt các module, bố trí cảm biến lực, đấu nối hộp tín hiệu, cấu hình bộ chỉ thị cân và kết nối màn hình hiển thị phụ.

Sau khi hoàn thiện lắp đặt, hệ thống cần được kiểm tra khả năng hoạt động, hiệu chuẩn và thực hiện kiểm định theo quy định áp dụng trước khi đưa vào sử dụng chính thức.

Đặc biệt, tải trọng 80 tấn phải được xác nhận đồng bộ với thiết kế bàn cân, cảm biến lực, nền móng và hồ sơ kỹ thuật của toàn hệ thống. Đây là cơ sở để bảo đảm thiết bị đáp ứng yêu cầu vận hành và độ tin cậy của kết quả đo lường.

7. Tân Phát Cung Cấp Giải Pháp Cân Ô Tô Điện Tử Theo Yêu Cầu

Công ty Cổ phần Công nghệ Tự động Tân Phát cung cấp các giải pháp thiết bị công nghiệp phục vụ nhu cầu đo lường, nâng hạ, vận chuyển và quản lý hàng hóa.

Đối với hệ thống cân ô tô điện tử, Tân Phát hướng đến việc lựa chọn cấu hình phù hợp với tải trọng, kích thước phương tiện, điều kiện mặt bằng và yêu cầu quản lý dữ liệu của doanh nghiệp.

Bên cạnh cân ô tô điện tử, Tân Phát còn cung cấp các giải pháp như cầu dẫn xe nâng, sàn nâng thủy lực Dock Leveler và bàn nâng thủy lực, phục vụ hoạt động sản xuất, kho bãi và logistics.

Nếu doanh nghiệp đang tìm kiếm hệ thống cân ô tô điện tử tải trọng 80 tấn, Tân Phát sẵn sàng hỗ trợ tư vấn thông số kỹ thuật và phương án thiết bị phù hợp với nhu cầu thực tế.
