Kết nối loadcell với đầu cân là một quá trình quan trọng để đảm bảo hệ thống cân điện tử được hoạt động chính xác. Dưới đây là các bước chi tiết để thực hiện kết nối cảm biến loadcell với đầu cân:
NỘI DUNG CHÍNH
1. Cách kết nối loadcell với đầu cân thông dụng
1.1. Chuẩn bị thiết bị và dụng cụ trước khi kết nối
Loadcell: Cảm biến lực
Đầu cân: Bộ điều khiển và hiển thị kết quả cân
Dây cáp 4 hoặc 6 lõi: Tùy thuộc vào loại loadcell mà quý khách hàng sử dụng.
Đầu nối (connector): Nếu cần thiết.
Các dụng cụ cần thiết: Tuốc nơ vít, dao tách dây, băng keo cách điện…

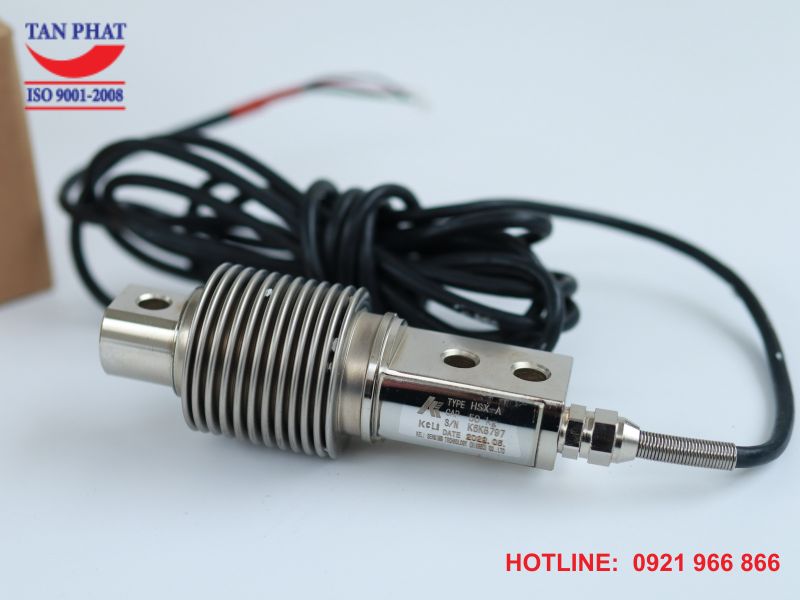

loadcell cân điện tử
1.2. Hiểu rõ các dây kết nối của thiết bị
Hiện nay có rất nhiều những dòng loadcell được phân phối do đó mà cấu tạo hay những dây kết nối sẽ được ký hiệu màu dây khác nhau và đa dạng hóa. Trước khi kết nối quý khách cần xác định được những dây tín hiệu để việc kết nối được diễn ra chính xác.
Mỗi một đầu cân điện tử khác nhau của những hãng khác nhau sẽ có cách kết nối và test sử dụng khác nhau, quý khách hàng hãy tham khảo tài liệu hướng dẫn đi kèm để việc kết nối trở nên dễ dàng hơn. Và dưới đây là cách kết nối với một số đầu cân điện tử thông dụng.
Hiện nay, Loadcell thường có bốn hoặc sáu dây, mỗi dây có một chức năng riêng biệt:
-
Excitation+ (E+ hoặc V+ hoặc đỏ): Điện áp dương cấp cho loadcell
-
Excitation- (E- hoặc V- hoặc đen): Điện áp âm
-
Signal+ (S+ hoặc O+ hoặc xanh lá cây): Tín hiệu dương từ loadcell
-
Signal- (S- hoặc O- hoặc trắng): Tín hiệu âm
-
Sense+ (nếu có, thường là xanh): Dùng để điều chỉnh và bù nhiệt độ
-
Sense- (nếu có, thường là xám): Dùng để điều chỉnh và bù nhiệt độ
1.3. Kết nối cảm biến loadcell với đầu cân
Dưới đây là quy trình kết nối cảm biến lực loadcell với đầu cân thông dụng:

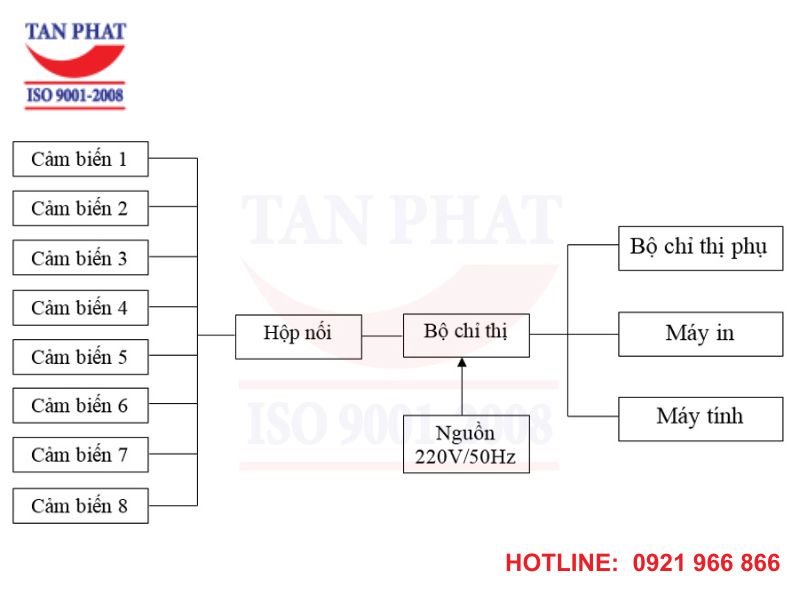

Sơ đồ kết nối thiết bị cân thông thường
Kiểm tra đầu cân điện tử:
-
Mở nắp bảo vệ của đầu cân điện tử để lộ các cổng kết nối.
-
Xác định các cổng kết nối trên đầu cân tương ứng với các dây của loadcell (Excitation, Signal,...).

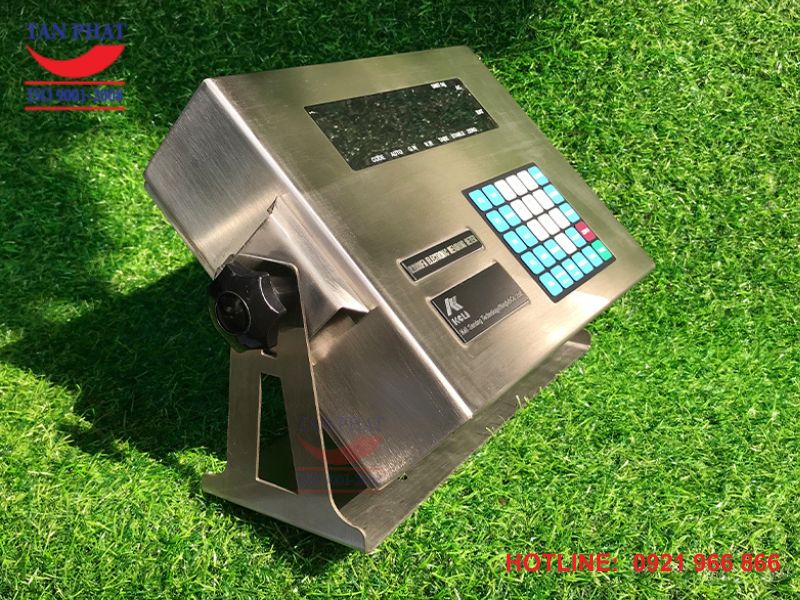

Đầu cân điện tử
Tách và chuẩn bị dây kết nối:
-
Sử dụng dao tách dây để tách các dây cáp của loadcell.
-
Tước bỏ một đoạn nhỏ của vỏ bọc mỗi dây để lộ phần kim loại dẫn điện.
Thực hiện kết nối dây:
-
Kết nối dây Excitation+ của loadcell với cổng Excitation+ (E+ hoặc V+) trên đầu cân.
-
Kết nối dây Excitation- của loadcell với cổng Excitation- (E- hoặc V-) trên đầu cân điện tử.
-
Kết nối dây Signal+ của loadcell với cổng Signal+ (S+ hoặc O+) trên đầu cân điện tử.
-
Kết nối dây Signal- của loadcell với cổng Signal- (S- hoặc O-) trên đầu cân.
-
Nếu loadcell có dây Sense+ và Sense-, kết nối chúng với các cổng tương ứng Sense+ và Sense- trên đầu cân điện tử.
Kiểm tra và cố định kết nối:
-
Kiểm tra lại các kết nối để đảm bảo không có dây nào bị lỏng hoặc kết nối sai.
-
Sử dụng băng keo cách điện để bọc các đầu nối nếu cần thiết nhằm tránh chập điện.
-
Đóng nắp bảo vệ của đầu cân điện tử lại.
1.4. Hiệu chỉnh và kiểm tra hệ thống
Sau khi kết nối hoàn tất, bật nguồn đầu cân và loadcell.
Tiến hành hiệu chỉnh (calibration) đầu cân theo hướng dẫn của nhà sản xuất để đảm bảo độ chính xác khi sử dụng hệ thống cân.
Kiểm tra lại hệ thống bằng cách cân một vật mẫu với trọng lượng đã biết để đảm bảo cân điện tử hoạt động chính xác.
2. Chú ý khi kết nối loadcell với đầu cân
Việc kết nối giữa loadcell và đầu cân phải được đảm bảo chắc chắn và chính xác. Không được thực hiện kết nối hoặc ngắt kết nối với loadcell khi đầu cân điện tử đang bật, việc này có thể dẫn đến hỏng đầu cân điện tử và loadcell.
Đầu cân và loadcell là thiết bị cân rất nhạy cảm, do vậy phải đảm bảo tránh sét và tránh kết nối với nguồn điện lưới khi đang thực hiện hàn điện hay các hoạt động gây sụt điện khác,…

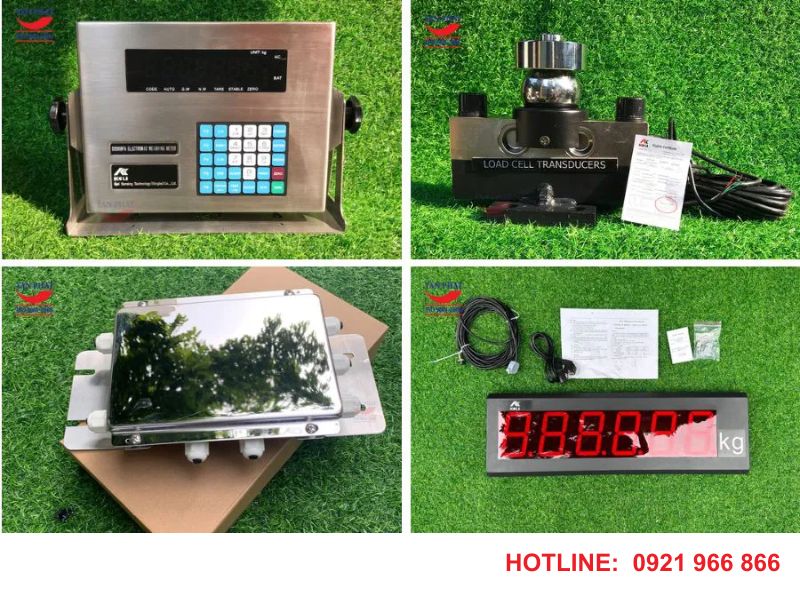

Thiết bị cân điện tử: loadcell, đầu cân,...
3. Kết luận
Kết nối cảm biến loadcell với đầu cân là một bước quan trọng giúp hệ thống cân điện tử hoạt động. Việc hiểu rõ các dây của loadcell và kết nối chúng đúng cách với đầu cân sẽ đảm bảo hệ thống cân điện tử được hoạt động ổn định và chính xác. Nếu gặp khó khăn, quý khách hàng nên tham khảo hướng dẫn của nhà sản xuất hoặc nhờ sự hỗ trợ từ kỹ thuật viên chuyên nghiệp bởi Tân Phát qua số hotline: 0921 966 866 để được tư vấn hỗ trợ nhanh nhất ngay nhé!
Tân Phát luôn luôn hân hạnh được hợp tác với quý khách!
