Bản vẽ trạm cân 80 tấn là một bản vẽ chi tiết mô tả cấu trúc cũng như bố trí của các thành phần có trong hệ thống trạm cân ô tô. Hãy cùng Tân Phát tìm hiểu chi tiết ngay nhé!

NỘI DUNG CHÍNH

1. Tổng quan về trạm cân 80 tấn

2. Thông số kỹ thuật của trạm cân điện tử 80 tấn

3. Bản vẽ trạm cân 80 tấn

4. Các dạng lắp đặt cân 80 tấn phổ biến

5. Đơn vị cung cấp, lắp đặt trạm cân 80 tấn

1. Tổng quan về trạm cân 80 tấn

Trạm cân 80 tấn là một hệ thống dùng để đo trọng lượng của các xe tải nặng nhằm đảm bảo các phương tiện di chuyển này không vượt quá tải trọng được cho phép theo quy định, bảo vệ hạ tầng giao thông, đảm bảo an toàn trên đường. Trạm cân điện tử này có thể được lắp đặt tại những điểm kiểm soát giao thông, khu công nghiệp, cảng biển, nhà máy sản xuất hay các trung tâm logistics…

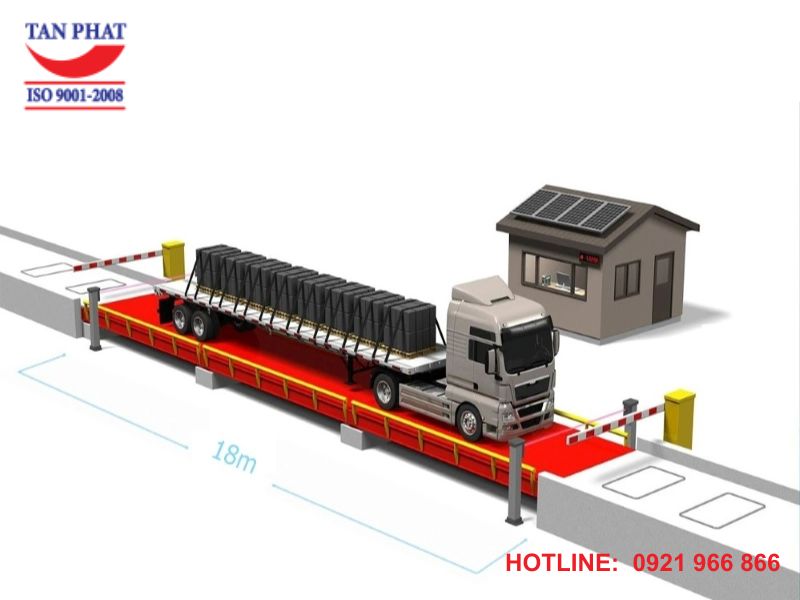

Trạm cân 80 tấn

2. Thông số kỹ thuật của trạm cân điện tử 80 tấn

Tên loại trạm	Cân ô tô 80 tấn
Công suất tối đa (Vmax)	80 tấn ( 80000kg)
Công suất tối thiểu (Vmin)	100kg
Cấp độ chính xác (accuracy class)	C3
Kích thước bàn cân phổ thông	10m - 18m x 3m
Chất liệu bàn cân	Bàn cân sắt / bê tông
Phương thức cảm biến	Cảm biến lực: analog / digital
Quá tải an toàn	140%FS
Quá tải phá hủy	200%FS

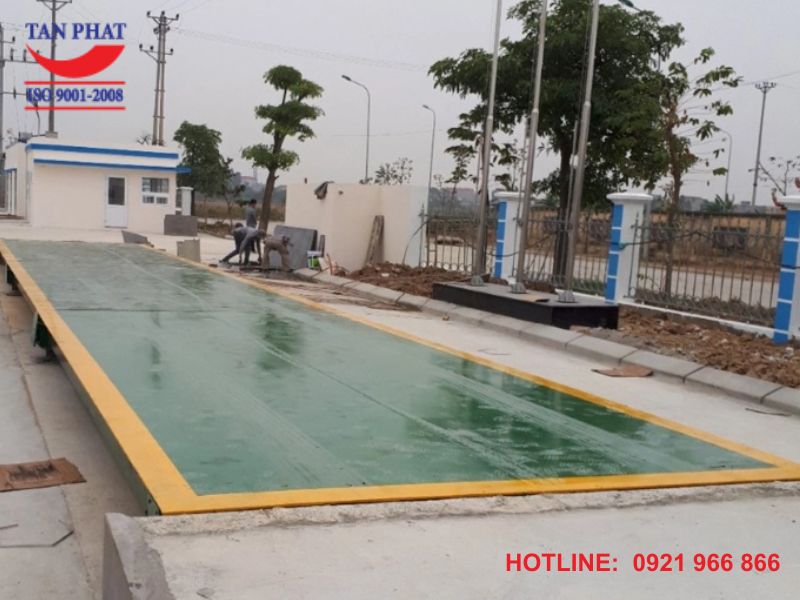

Trạm cân điện tử 80 tấn

3. Bản vẽ trạm cân 80 tấn

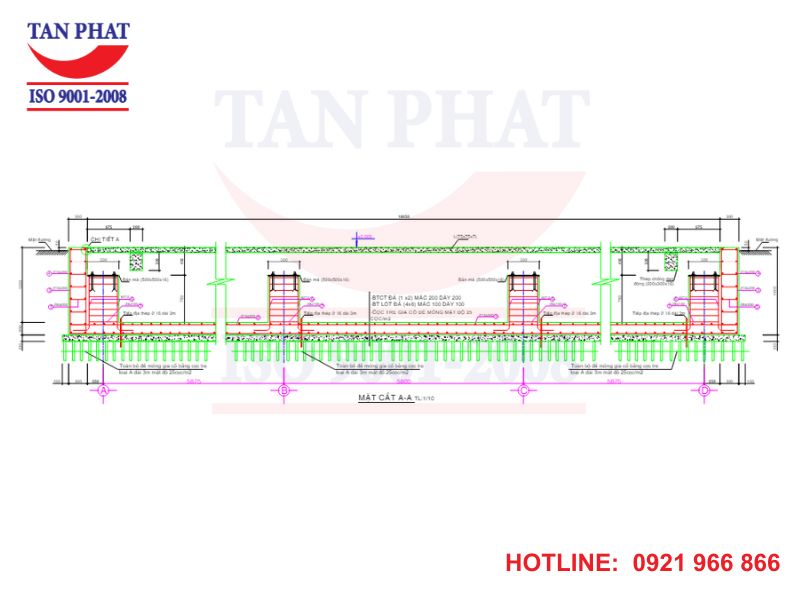

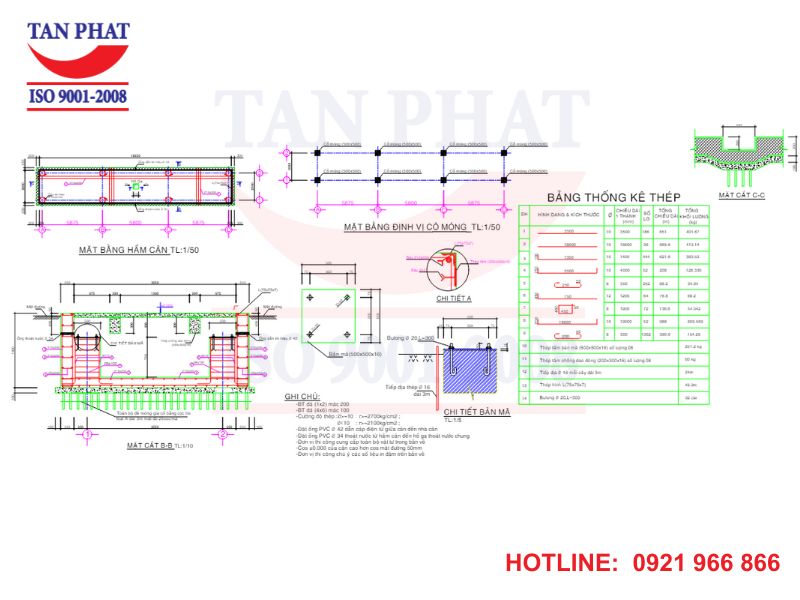

Bản vẽ móng trạm cân 80 tấn (18m)

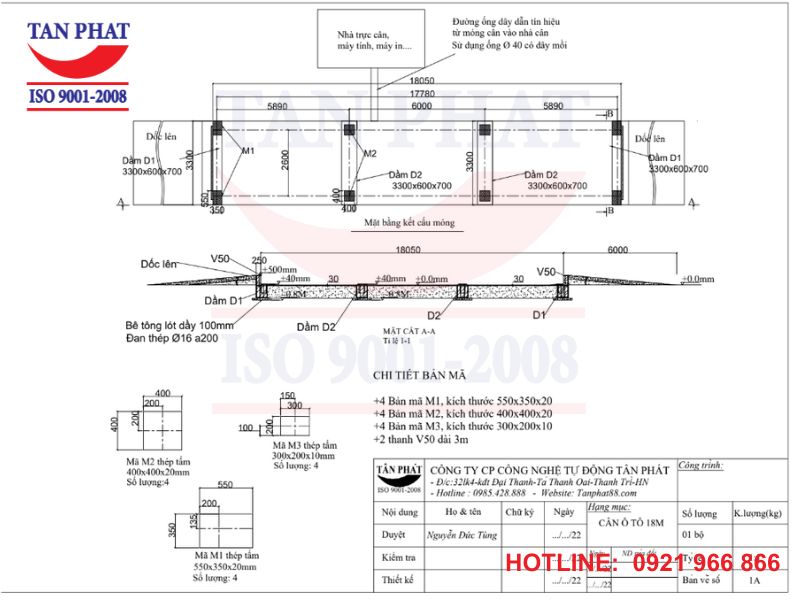

Bản vẽ trạm cân 80 tấn (3m x18m)

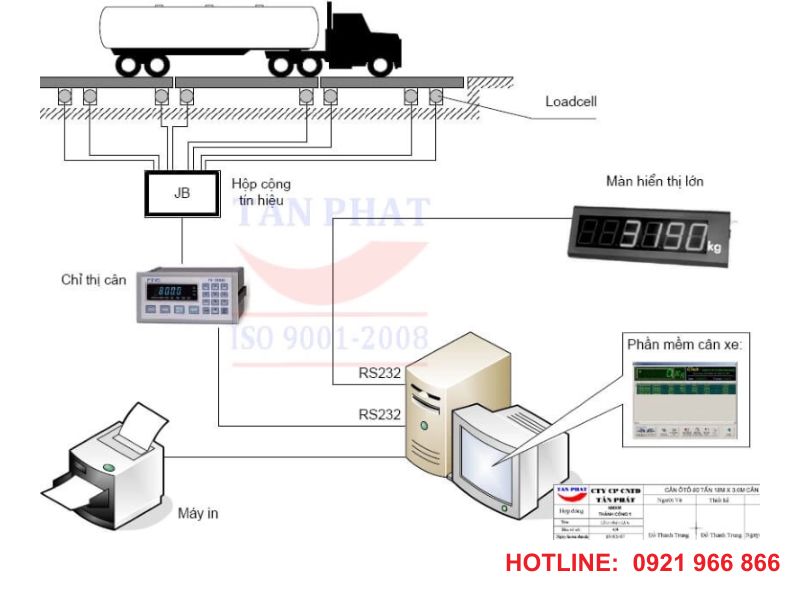

Sơ đồ lặp đặt trạm cân

Đây là bản vẽ trạm cân 80 tấn về sơ đồ lắp đặt chuẩn tiêu chuẩn với các thiết bị cơ bản không thể thiếu cho toàn bộ trạm cân ô tô. Ngoài những thiết bị này ra còn có các thiết bị ngoại vi khác nữa. Tuy nhiên sẽ không ảnh hưởng tới toàn bộ quy trình làm việc của cân ô tô điện tử.

Mô hình trạm cân ô tô điện tử 80 tấn hoàn chỉnh với đầy đủ những bộ phận cần thi công để hoàn thiện cho cân. Thông thường, một trạm cân ô tô thi công sẽ có 3 phần chính:

Phần móng cân: đây là nơi chịu lực chính của trạm cân và cũng là nơi tạo ra độ ổn định cho toàn bộ hệ thống trạm cân
Phần bàn cân: bộ phận chính giúp xác định khối lượng của các loại xe
Phần nhà cân: đây là nơi trung tâm điều hành của trạm cân

4. Các dạng lắp đặt cân 80 tấn phổ biến

Cân ô tô điện tử 80 tấn được lắp đặt theo nhiều dạng khác nhau tùy thuộc vào nhu cầu của quý khách hàng và những điều kiện cụ thể tại địa điểm lắp đặt. Dưới đây là 3 dạng lắp đặt phổ biến nhất:

Trạm cân được lắp nổi:

Với loại trạm cân này thì cân được lắp đặt trên mặt đất và không cần xây dựng hố cân. Xe tải di chuyển lên bàn cân thông qua các đoạn dốc ở hai đầu.

Loại trạm cân này phù hợp cho các khu vực rộng rãi như khu công nghiệp, bãi đỗ xe tải lớn hoặc các trung tâm logistics.

Ưu điểm:

Dễ lắp đặt: Không cần đào hố, giúp giảm chi phí xây dựng và thời gian lắp đặt.
Bảo trì thuận tiện: Các bộ phận của cân dễ tiếp cận và vệ sinh.

Nhược điểm:

Yêu cầu diện tích rộng: Cần không gian để bố trí các đoạn dốc lên xuống.
Tiếp xúc trực tiếp với môi trường: Có thể bị ảnh hưởng bởi điều kiện thời tiết và môi trường xung quanh.

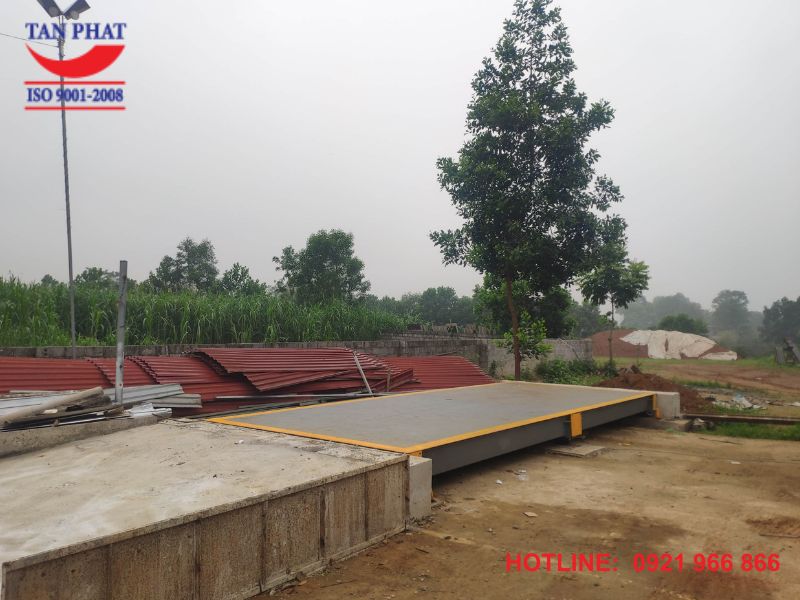

Trạm cân lắp đặt dạng nổi

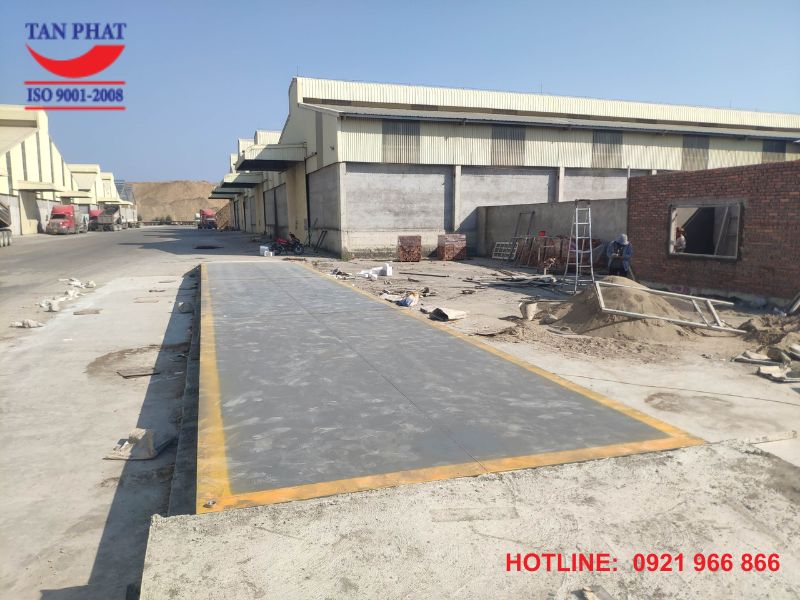

Cân ô tô điện tử lắp chìm:

Cân chìm được lắp đặt trong một hố cân (pit) ngang bằng với mặt đất xung quanh. Xe tải có thể dễ dàng di chuyển lên cân mà không cần đoạn dốc.

Thường được sử dụng tại các khu vực có không gian hạn chế như các nhà máy, kho bãi trong đô thị hoặc các cảng biển.

Ưu điểm:

Tiết kiệm không gian: Không cần diện tích cho các đoạn dốc, phù hợp với khu vực có diện tích hạn chế.
Bảo vệ tốt hơn: Các bộ phận của cân ít bị ảnh hưởng bởi thời tiết do được đặt trong hố cân.

Nhược điểm:

Chi phí xây dựng cao: Việc xây dựng hố cân đòi hỏi chi phí và thời gian lắp đặt lớn hơn.
Khó bảo trì: Việc bảo trì và vệ sinh có thể phức tạp hơn do cần tiếp cận bên trong hố cân

Trạm cân lắp đặt vừa nổi vừa chìm:

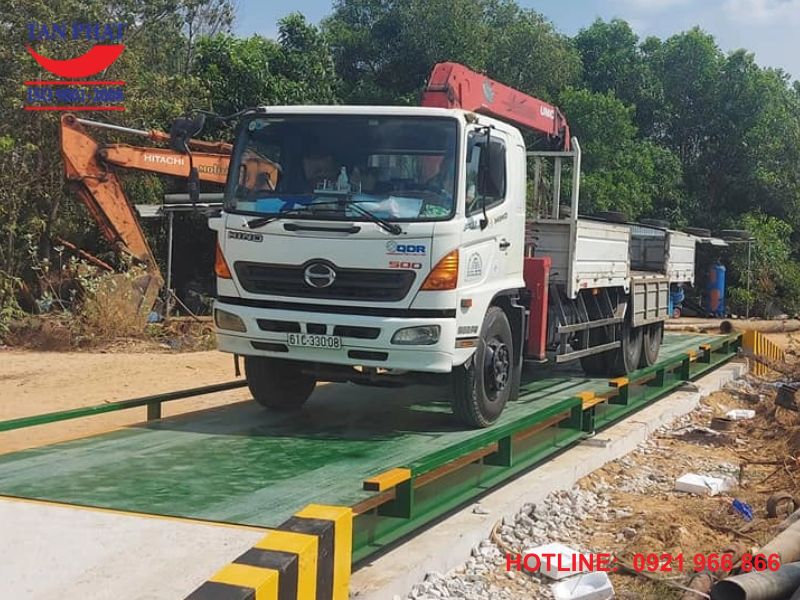

Trạm cân 80 tấn dạng vừa nổi vừa chìm

Trạm cân kết hợp vừa nổi vừa chìm bao gồm một phần của bàn cân được đặt chìm trong một hố và các đoạn dốc dẫn lên xuống từ bề mặt hố cân này. Thiết kế này giúp tiết kiệm không gian mà vẫn đảm bảo tính linh hoạt trong việc sử dụng và bảo trì. Loại trạm cân này tối ưu được những nhược điểm của cả 2 cách lắp đặt trên, tuy nhiên không đáng kể.

5. Đơn vị cung cấp, lắp đặt trạm cân 80 tấn

Tân Phát- đơn vị chuyên sản xuất và cung cấp các sản phẩm cân ô tô điện tử nói chung và những dòng cân điện tử nói riêng. Với gần 20 năm hoạt động trong lĩnh vực, Tân Phát luôn được những quý khách hàng quan tâm và tin tưởng lựa chọn.

Quý khách hàng có nhu cầu đặt mua thiết bị hay cần hỗ trợ tư vấn báo giá trạm cân 80 tấn chi tiết, vui lòng liên hệ ngay đến số hotline: 0921 966 866.
