Để sản xuất, lắp đặt cầu dẫn xe nâng chi tiết và đảm bảo chất lượng thì bản vẽ cầu dẫn xe nâng lên container cần được đảm bảo chính xác nhất. Cầu nâng với chức năng tạo độ dốc, hỗ trợ xe nâng di chuyển thùng container bốc dỡ hàng một cách dễ dàng, thuận lợi.
Trong bài viết này hãy cùng Tân Phát tham khảo một số bản vẽ cầu dẫn xe nâng lên container cùng với thông số kỹ thuật và cấu hình chi tiết của các loại cầu dẫn cơ bản, phổ biến nhất hiện nay nhé.
NỘI DUNG CHÍNH
1. Bản vẽ cầu dẫn xe nâng lên container 6 tấn loại cơ bản |
1. Bản vẽ cầu dẫn xe nâng lên container 6 tấn loại cơ bản
Cầu dẫn này là loại cầu dẫn cơ bản với giá thành rẻ và rất phù hợp với những doanh nghiệp có khối lượng hàng hóa cần bốc xếp trong một ngày không quá nhiều.
Thông số kỹ thuật:
Hãng sản xuất |
Tân Phát |
Tải trọng tối đa |
6 tấn |
Bảo hành |
12 – 18 tháng |
Kích thước tổng thể |
13000 x 2400mm |
Đoạn bằng |
4000 x 2400mm |
Đoạn dốc |
8000 x 2100mm |
Khả năng điều chỉnh độ cao |
1300 - 1700mm |
Kết cấu dầm chịu lực |
U100/I300 |
Tôn nhám chống trượt |
5mm |
Thiết kế chống trượt |
Thép phi gân 10 li hoặc lưới grating chống trượt |
Chân chống |
2-4 chân |
Tải trọng |
6 tấn |
Bánh xe |
Bánh xe PU, D = 300mm |
Bản vẽ cầu dẫn:

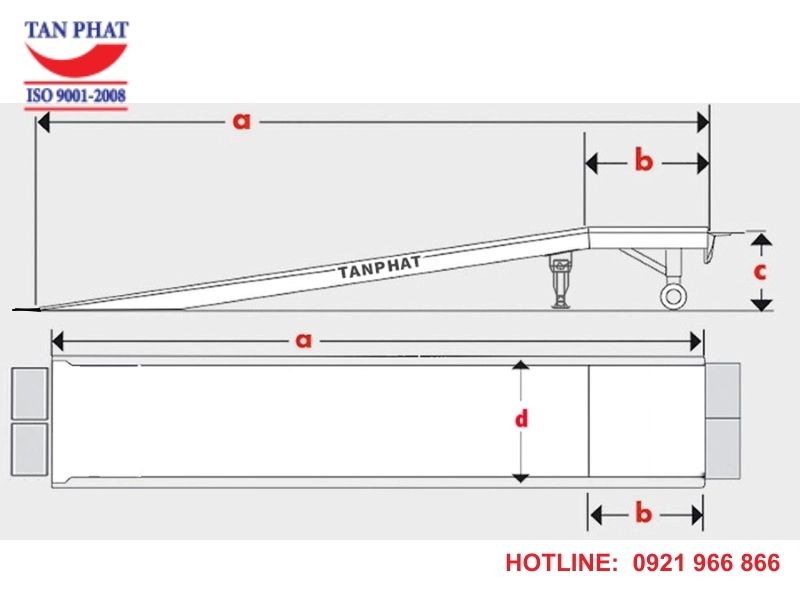

Bản vẽ cầu dẫn 6 tấn
Đoạn a |
1200cm |
Đoạn b |
400cm |
Đoạn c (max) |
160cm |
Đoạn d |
220cm |
Bên cạnh kích thước cơ bản như đã nêu trên, Tân Phát có thể tùy chỉnh kích thước phù hợp tùy theo nhu cầu sử dụng của quý khách hàng, đáp ứng và phục vụ cho công việc của quý khách hàng.
Tham khảo thông tin sản phẩm >> cầu lên container 6 tấn

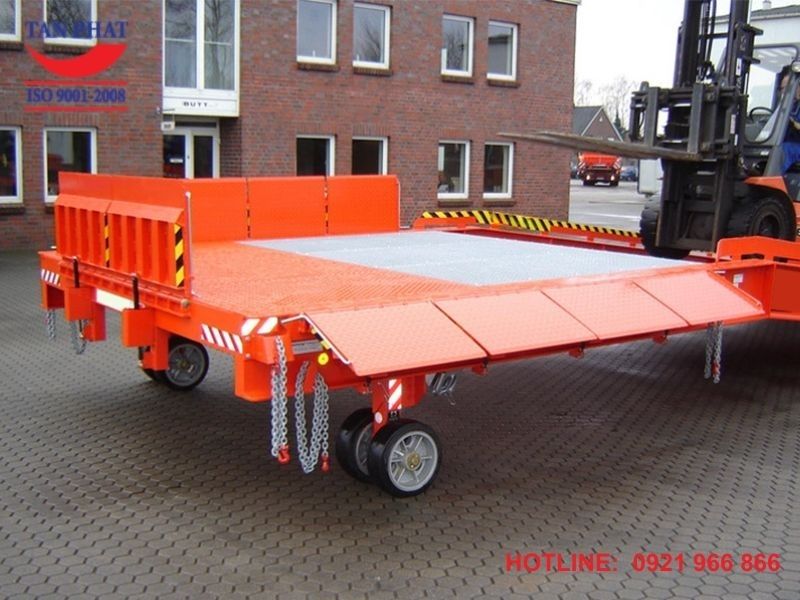

Cầu dẫn xe nâng 6 tấn
2. Cầu dẫn xe nâng 10 tấn
Đây là loại cầu dẫn phù hợp với các doanh nghiệp vừa và nhỏ. Tần suất bốc dỡ hàng khoảng 2 đến 3 chuyến trong ngày.
Thông số kỹ thuật:
Hãng sản xuất |
Công ty CPCN Tự Động Tân Phát |
Tải trọng max |
10 tấn |
Bảo hành |
12 – 18 tháng |
Kích thước tổng thể |
1320 x 230 cm |
Đoạn bằng |
400 x 220 cm |
Đoạn dốc |
800 x 220 cm |
Độ cao điều chỉnh |
125 ~ 160 cm |
Dầm chịu lực |
U100/I300 |
Tôn nhám chống trượt |
5mm |
Mặt chống trượt |
Thép phi gân hoặc lưới grating |
Chân chống |
4 chân |
Bánh xe |
2 - 4 bánh PU, D = 300mm |
Tải trọng |
10 tấn |

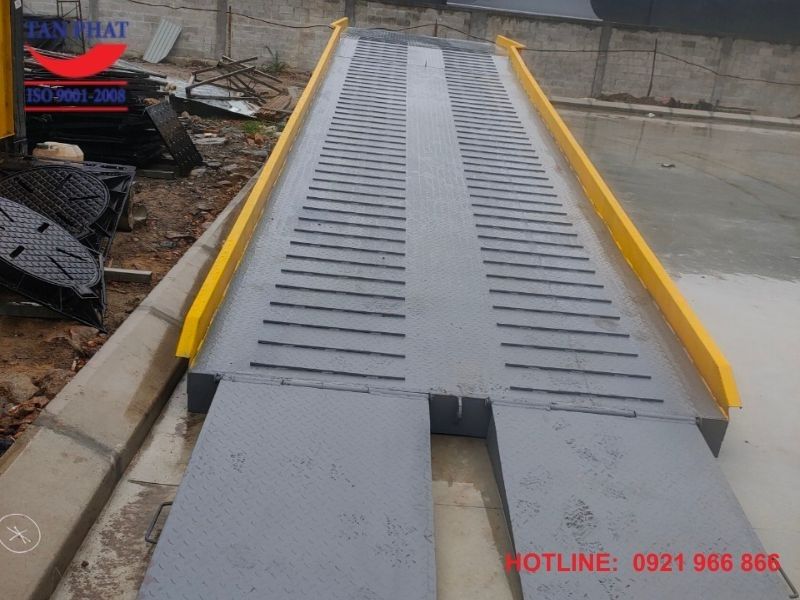

Bản vẽ cầu dẫn 10 tấn:
Bản vẽ cầu dẫn 10 tấn:
Đoạn a |
1200cm |
Đoạn b |
400cm |
Đoạn c (max) |
160cm |
Đoạn d |
220cm |
Thông tin sản phẩm chi tiết tại: cầu dẫn xe nâng 10 tấn
3. Cầu dẫn hỗ trợ 3 mặt ra xe
Đây là loại cầu dẫn xe nâng khá đặc biệt, thiết bị được thiết kế, lắp đặt theo đặt hàng riêng của quý khách. Hỗ trợ bốc xếp di chuyển hàng hóa từ nhiều xe container cùng 1 lúc giúp tiết kiệm thời gian, tận dụng tối đa công suất làm việc xe nâng.
Thông số kỹ thuật:
Tải trọng tối đa |
6-15 tấn |
Chiều dài |
12000mm |
Chiều rộng |
2200mm |
Chiều cao |
1250 ~ 1600cm |
Tôn kết nối thùng xe |
400x800x80mm |
Dốc tiếp đất |
750x800mm |
Đoạn bằng |
4000x2200mm |
Đoạn dốc |
8000x2200mm |
Bản vẽ kỹ thuật:

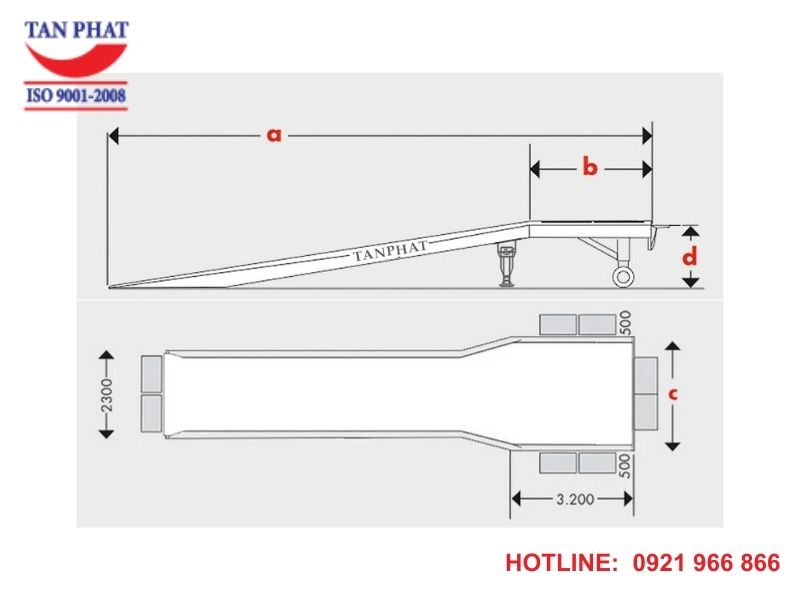

Bản vẽ cầu dẫn hỗ trợ 3 mặt
Chi tiết sản phẩm tại >> cầu lên container hỗ trợ 3 mặt ra xe
4. Tính năng của cầu dẫn xe nâng lên container
Cầu dẫn xe nâng là một thiết bị quan trọng trong việc bốc xếp hàng hóa và các loại cầu dẫn thường có những tính năng sau:
-
Truyền động: Cầu dẫn là phần truyền động chính của xe nâng, chịu trách nhiệm truyền động từ động cơ đến bánh xe hoặc bánh răng khác để di chuyển xe nâng.
-
Cấu trúc chịu tải cao: Cầu dẫn xe nâng được thiết kế để chịu tải trọng từ hàng hóa và các yếu tố khác trong quá trình vận chuyển.
-
Độ tin cậy cao: Cầu dẫn với thiết kế và chế tạo để hoạt động một cách ổn định và đáng tin cậy trong nhiều điều kiện hoạt động khác nhau.
-
Bảo trì dễ dàng: Cầu dẫn rất dễ dàng kiểm tra, bảo trì và thay thế khi cần thiết để đảm bảo hiệu suất hoạt động của xe nâng.
-
Hiệu suất cao: Cầu dẫn giúp đảm bảo hiệu suất làm việc cao và tiết kiệm năng lượng trong quá trình vận hành.
-
Tuổi thọ dài: Khi được sử dụng đúng cách thì cầu dẫn sẽ có tuổi thọ khá dài giúp giảm thiểu chi phí bảo trì và thay thế trong quá trình sử dụng.
-
Bảo vệ an toàn: Cầu dẫn với thiết kế an toàn để đảm bảo không có nguy cơ nghiêm trọng nào đối với người sử dụng hay thiết bị khác trong quá trình hoạt động.

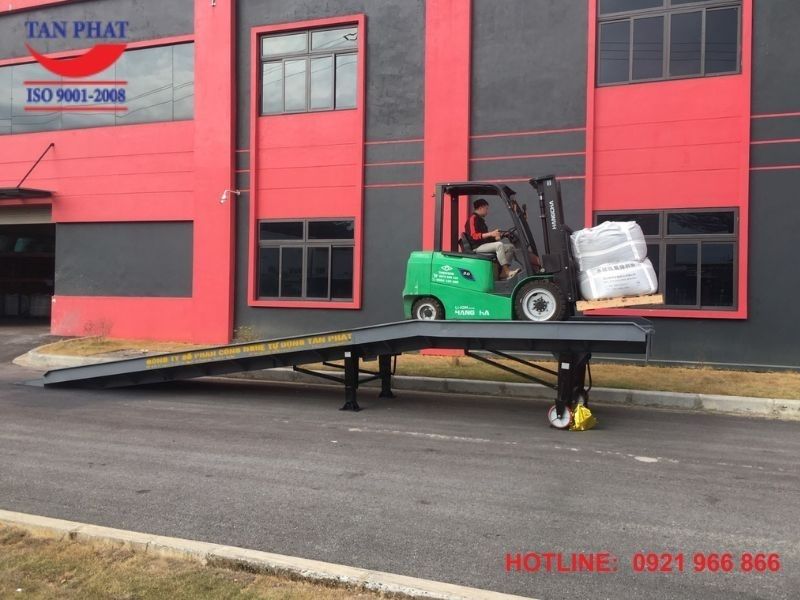

Cầu dẫn xe nâng
5. Tổng kết
Trên đây là các thông tin về thông số kỹ thuật cũng như bản vẽ cầu dẫn lên container tại Công ty CP Công Nghệ Tự Động Tân Phát.
Quý khách quan tâm thiết bị và có nhu cầu mua sản phẩm cầu dẫn hay các thiết bị hỗ trợ bốc xếp hàng hóa khác, vui lòng liên hệ ngay: 0921 966 866
